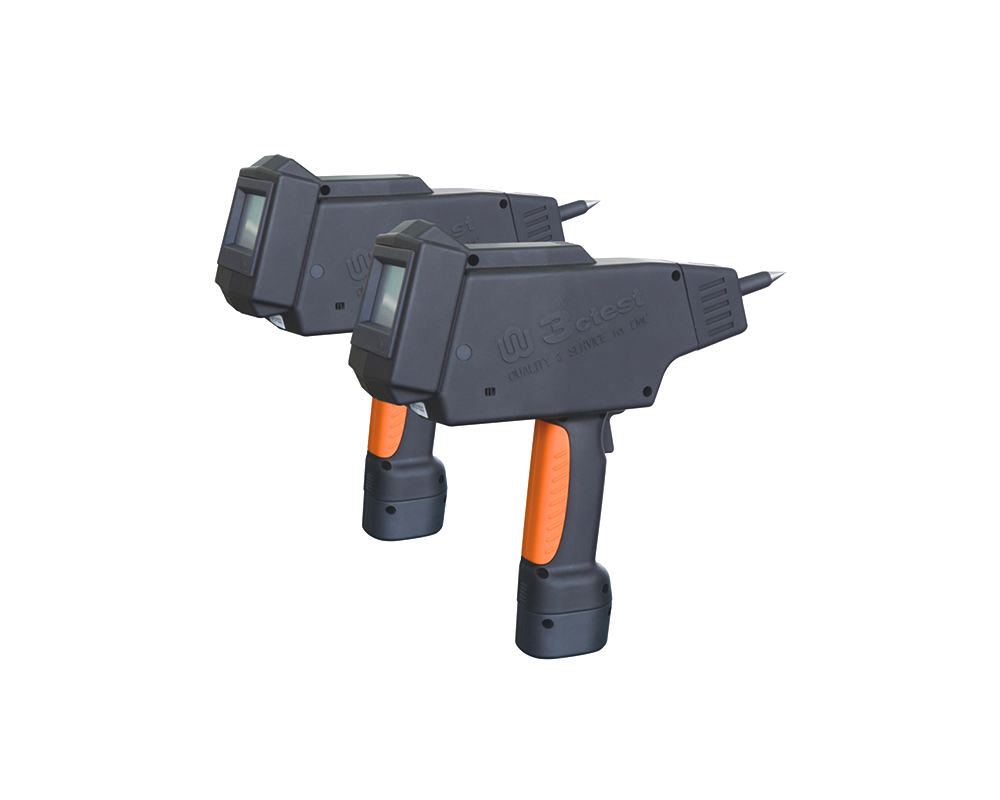

手持式静电放电模拟器

EDS 16H

EDS 16H是一款先进的智能型静电放电发生器，也是一款自主研发生产的手持式静电放电模拟器，依照IEC 61000-4-2 :2008等要求精确地模拟静电放电脉冲干扰，根据人体工程学设计，可用电池和电源适配器供电。

产品概述

人体对物体或两个物体之间的静电有时会产生高达数千伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。

LCD触摸屏简单易操作， RC模块可更换，内置温度湿度计，确保了在各种测试场合使用的可靠性。

产品特点

> 人体工程学设计
> LCD触摸屏控制
> 温湿度记录和保护
> 自动极性转换
> 放电模块可更换
> 内置标准测试程序库
> 智能检测空气放电失效性
> 电池支持长时间测试
> 一体化设计（无机箱）

产品标准

IEC标准

ISO标准

GB/T标准

EN标准

ITU标准

其他标准

应用行业

产品参数

技术参数

通用参数

产品配件

标准配件

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

1、RC阻容模块	150 pF/2000 ohm (EDS)
	330 pF/2000 ohm (EDS)
	330 pF/330 ohm (EDS)
	100 pF/1500 ohm (EDS)
	150 pF/150 ohm (EDS)
	500 pF/500 ohm (EDS)
	500 pF/5000 ohm (EDS)
	200 pF/0 ohm (EDS)
	500 pF/0 ohm (EDS)
	500 pF/100 ohm (EDS)
	可根据用户需求定制放电模块
2、放电电极 EDS 20H-CONT	150 pF/330 ohm、快速继电器放电模块、上升时间 200 ps - 300 ps
3、静电放电试验配置 ESDD	接地高压电阻：2 x 470 kohm
	垂直耦合板：500x500 mm
	水平耦合板：1600x800 mm
	参考接地板：2700x1800 mm
	测试桌：1600x800x800 mm，全实木;满足 IEC 61000-4-2要求
4、ESD校准装置 EDS CALA	用于IEC/EN61000-4-2的波形校准，包括2 ohm 靶子/ 4 GHz，同轴电缆，使用说明书
5、衰减器JZ602	阻抗: 50 Ω 衰减: 20 db
6、衰减器JZ603	阻抗: 50 Ω 衰减: 30 db
7、EDS REMOTE	实现上位机软件对仪器的远程控制功能
8、PC软件 Corelab	> 兼容Windows 7, Windows 8 and Windows 10操作系统
	> 支持以太网接口和串口通讯模式
	> 支持参数排程测试、测试序列，一键进行测试，操作简单
	> 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据
