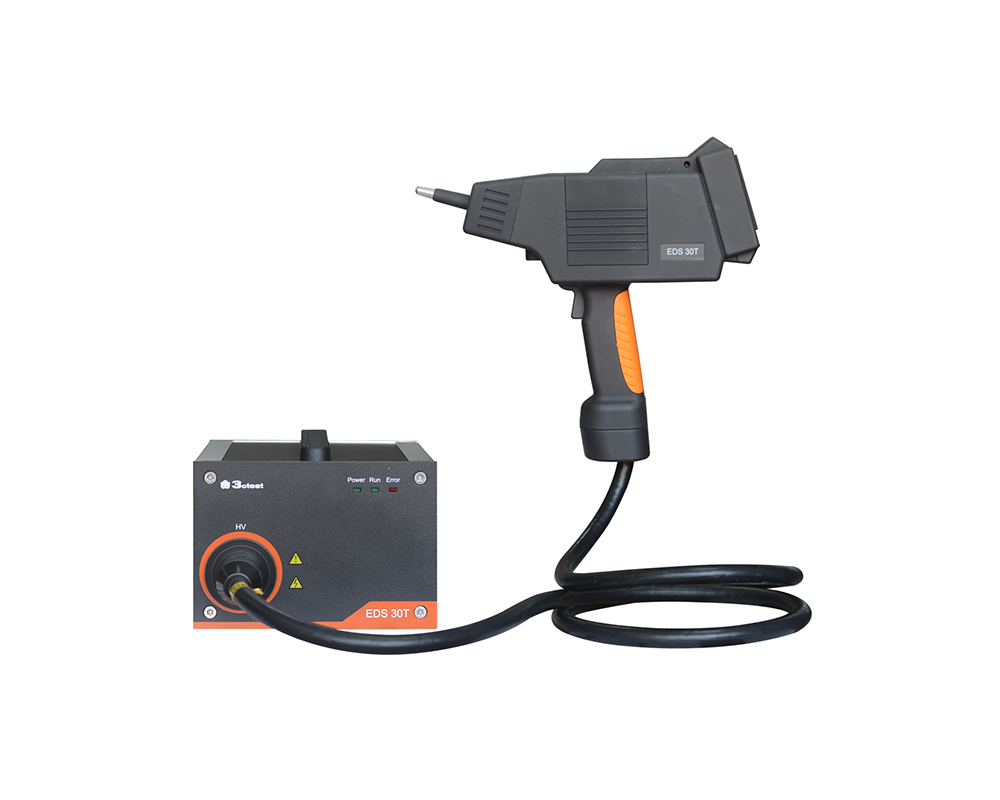

静电放电模拟器

EDS 30T

人体对物体或两个物体之间的静电有时会产生高达数千伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。EDS 30T是一款先进的智能型静电放电发生器，输出电压30 kV,也是一款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器，依照IEC 61000-4-2:2008 等要求精确地模拟静电放电脉冲干扰，根据人体工程学设计。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

产品特点

> 人体工程学设计；
> LCD触摸屏控制；
> 温湿度记录和保护；
> 自动极性转换；
> 放电模块可更换，自动识别；
> 内置标准测试程序库；
> 智能检测空气放电失效性。

产品标准

IEC标准

ISO标准

ISO 14304

GB/T标准

GB/T 17626.2

EN标准

ITU标准

ITU-T K.20

其他标准

GR-1089

查看全部适合标准

应用行业

产品参数

技术参数

接触放电	200 V ~ 30,000 V（±5%）
空气放电	200 V ~ 30,000 V（±5%）
电压步进	100 V
保持时间	大于 5 s
充电电阻	51MΩ
极性	正、负
RC模块识别	自动识别并LCD显示
温湿度	内置温湿度计，记录和保护功能
脉冲重复频率	单次/0.1/0.2/0.5/1/2/5/10/20 Hz
触发模式	手动&自动
脉冲计数	1~9999
接触放电模式	150 pF / 330 ohm
上升时间	0.8 ns ± 25%
快速启动测试程序	参数在线可调，简单迅速，易于操作
评估程序	进行20 Hz接触放电，对受试设备的测试点进行评估
标准测试程序	符合 IEC 61000-4-2:2008

通用参数

产品配件

标配附件

1、放电枪	放电枪与控制一把
2、高压发生器	程控高压电源一台
3、阻容模块EDS 20H-RC	150 PF / 330 Ω；放电模块可更换
4、放电电极EDS 30T-CONT(330Ω)	接触放电头
5、放电电极EDS 20H-AIR	空气放电头
6、接地线	2 m 接地线
7、包装箱	手提箱
8、资料	原厂测试校准证书和操作手册

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：手持式静电放电模拟器下一页：静电放电模拟器返回列表

重量	约12.0 kg
重量（静电枪）	约2.0 kg
环境温度	15 ℃ ~ 35 ℃（操作条件）
相对湿度	30% ~ 60%（操作条件）
气压范围	86 kPa ~ 106 kPa
工作电源	100 V ~ 240 V（±10%）; 50/60 Hz（大陆地区默认AC 220 V 50 HZ）

1、RC阻容模块	150 pF/2000 ohm (EDS) 330 pF/2000 ohm (EDS) 330 pF/330 ohm (EDS) 100 pF/1500 ohm (EDS) 150 pF/150 ohm (EDS) 500 pF/500 ohm (EDS) 500 pF/5000 ohm (EDS) 200 pF/0 ohm (EDS) 500 pF/0 ohm (EDS) 500 pF/100 ohm(EDS) 可根据用户需求定制放电模块
2、30 mm放电电极 EDS 30T-AIR(30mm)	用于15 kV ~ 30 kV测试
3、电池盒EDS01	82600 mAh镍氢充电电池，代替AC电源。接触放电+30 kV，1 Hz，大约8 h。尺寸140 mm100 mm*35 mm，重量0.5 Kg
4、电池充电器	用于电池盒充电
5、静电放电试验配置 ESDD	接地高压电阻：2x470 kohm 垂直耦合板：500x500x3 mm 水平耦合板：1600x800x2 mm 参考接地板：2700x1800x2 mm 测试桌：1600x800x800 mm，全实木，满足IEC 61000-4-2要求
6、ESD 校准装置 ESD-CALA	用于IEC/EN61000-4-2的波形校准，包括2 ohm 靶子/ 4 GHz，同轴电缆，使用说明书
7、衰减器JZ602	阻抗: 50 Ω；衰减: 20 db
8、衰减器JZ603	阻抗: 50 Ω；衰减: 30 db

静电放电模拟器 EDS 30T
