手持式静电放电模拟器

EDS MAX16

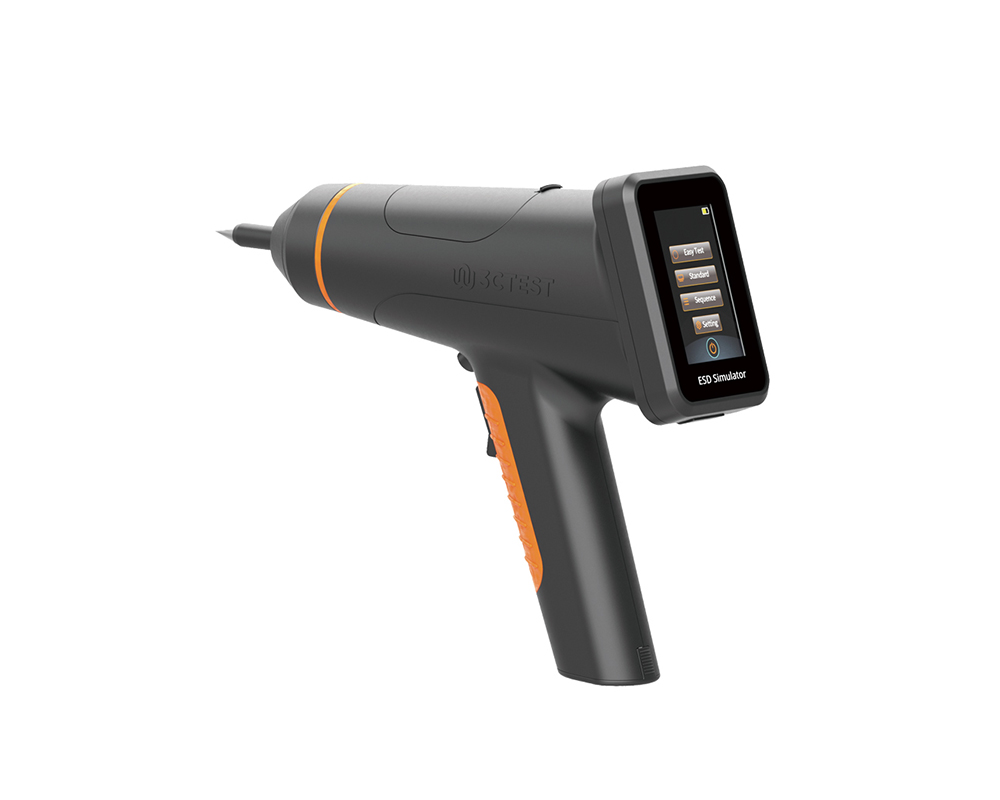

EDS MAX16手持式静电放电模拟器，符合 IEC 61000-4-2等国际标准。该设备测试电压高达17 kV，配备3.5英寸高清彩色触摸屏，采用紧凑机身设计与人性化的交互界面，兼具便携特性与精准波形输出能力。

产品概述

泰思特全新推出的第四代EDS MAX16手持式静电放电模拟器，符合 IEC 61000-4-2等国际标准。该设备测试电压高达17 kV，配备3.5英寸高清彩色触摸屏，采用紧凑机身设计与人性化的交互界面，兼具便携特性与精准波形输出能力。

通过搭载的三种智能测试模式，EDS MAX16不仅可以满足研发阶段的深入测试需求，也能胜任质检环节的验证工作。其轻量化的设计与直观的操作界面，为电子电气产品的抗干扰性能评估提供了高效可靠的解决方案。

产品特点

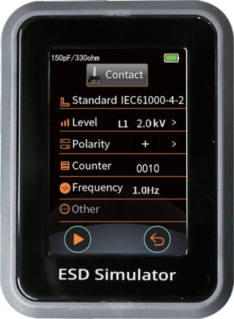

>   3.5英寸彩色触摸屏控制
>   测试电压最高可达17 kV
>   人体工程学和简洁UI设计
>   放电枪头可更换
>   电池最长可工作18 h
>   重量为1.25 kg(包括电池)
>   支持通过光纤通信进行远程控制
>   内置3种测试模式：标准测试、排程测试和简易测试
>   配备两个电池

ESD抗扰度测试模块示意图

产品标准

IEC标准

GB/T标准

GB/T 17626.2

GJB标准

GJB 151C

ITU标准

ITU-T K.20

其他标准

查看全部适合标准

应用行业

产品参数

技术参数

电压范围	0.5 kV ~ 17 kV(±5%)
电压步进	100 V
极性	正/负/先正后负
保持时间	5 s ~ 10 s
放电电极	空气放电圆头/接触放电尖头
RC模块	150 pF / 330 Ω（支持选配其他阻容模块）
RC模块识别	自动识别并显示
控制方式	触摸屏，触发键，光纤远程控制
重复频率	单次/0.1 Hz/0.2 Hz/0.5 Hz/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz
触发模式	手动、自动、远程控制
脉冲计数	1 ~ 9,999
排程测试	最多4个排程等级，按顺序测试
TDT计数功能	检测枪头电压低于设置电压的阈值时计数一次
自检	使用前可以使用自检功能自动校验
温湿度	内置温湿度计，可以用作记录环境和仪器保护
电压阈值	50%，60%，70%，80%，90%
电池组参数
电池类型	锂电池
模组电压	3*3.7 V
容量	27 Wh
电池续航时间	接触放电17 kV，1 Hz，先正后负，约14 h
电池续航时间	接触放电8 kV，1 Hz，先正后负，约18 h
电池充电器供电电压	输入：100 V ~ 240 V，50 Hz ~ 60 Hz 输出：13 V 0.8 A
电池充电器供电电压	输入：100 V ~ 240 V，50 Hz ~ 60 Hz 输出：13 V 0.8 A
电池充电时间	约5 h（充满电自动保护）
循环寿命	300次（充放电次数）＞80%

通用参数

产品配件

标配附件

1	阻容模块	型号：20C150R330 150 pF/330 Ω
2	枪头模块	型号：EDS MAX20-TM330
3	空气放电枪头	型号：EDS MAX20-AirTip
4	接触放电枪头	型号：EDS MAX20-ConTip
5	电池组	型号：TST231-3S1P 数量：2
6	电源充电器	型号：FY1300800
7	底座	型号：EDS MAX20-BASE
8	静电枪手提箱	尺寸：420 mm(W)185 mm(H)350 mm(D) 重量：5.3 kg(含静电枪)
9	放电回路线	型号：CSX210GX2.5HJ
10	出厂报告	1份
11	操作说明书	1份

选配附件

1	阻容模块	型号
	150 pF / 2,000 Ω	20C150R2000
	330 pF / 2,000 Ω	20C330R2000
	330 pF / 330 Ω	20C330R330
	100 pF / 500 Ω	20C100R500
	150 pF / 150 Ω	20C150R150
	500 pF / 500 Ω	20C500R500
	500 pF / 5,000 Ω	20C500R5000
	200 pF / 0 Ω	20C200R0
	500 pF / 0 Ω	20C500R0
	500 pF / 100 Ω	20C500R100
	可根据用户需求定制放电模块
2	枪头模块	型号：EDS MAX20-TM2000
3	电源转接盒	型号： EDS MAX20-ADBOX 注：代替电池，通过电源适配器EDS MAX20-DCPower给EDS MAX20供电。
4	电源适配器	型号：EDS MAX20-DCPower 交流输入：110/220 V 输出：12 V / 5 A，可用来代替电池
5	静电光纤转串口通讯盒	型号：EDS-REMOTE 实现上位机软件对仪器的远程控制功能
6	光纤	型号：HFBR4503-4513 配合EDS-REMOTE实现上位机软件对仪器的远程控制功能，线长10m。
7	PC软件	型号：Corelab > 兼容Windows 7/8/10操作系统 > 支持以太网接口和串口通讯模式 > 支持参数排程测试、测试序列，一键进行测试，操作简单 > 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据
8	静电放电试验配置（可定制）	型号：ESDD ，包含： 1.垂直耦合板ESD-DZ 尺寸：500 mm500 mm3 mm 2.水平耦合板ESD-CZ 尺寸：1600 mm800 mm2 mm 3.参考接地板 ESD-CD 尺寸：2700 mm1800 mm2 mm 4.测试桌1600 mm800 mm800 mm 5.绝缘衬垫1600 mm800 mm0.5 mm 6.泄放电缆：ES 470-1.4（1.4米） ES 470-1.7（1.7米）
9	静电耗散垫	型号：ESD-DM 阻抗：10⁸ Ω / 平方单位尺寸：1000 mm1000 mm2.5 mm
10	绝缘衬垫	尺寸：2000 mm1000 mm2 mm
11	静电放电发生器校准装置	型号：ESDD-D 注：符合IEC 61000-4-2：2025标准要求
12	校准装置	型号：ESD - CALA 用于IEC/EN 61000-4-2标准的电流波形校准，包括2 Ω 电流靶和1m同轴电缆。
13	衰减器	型号：JZ602 阻抗： 50 Ω 衰减： 20 dB
14	衰减器	型号：JZ603 阻抗： 50 Ω 衰减： 30 dB
15	高压分压计	型号：EDS-HVM30 用于测量静电放电模拟器空气放电模式下输出电压参数。测试电压：最高30 kV 阻抗：20 GΩ//3 pF 衰减比：20651：1（参考值）

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：手持式静电放电模拟器下一页：静电放电模拟器返回列表

显示屏	3.5英寸彩屏
语言	中文、英文
自动关机功能	无操作时自动关机：5min / 10min / 15min/ 30min / 从不
亮度设置	0 ~ 100%
熄屏设置	无操作时自动熄屏：5min / 10min / 15min/ 30min / 从不
记录日志	记录最近4组试验参数
通讯方式	光纤通讯
仪器接地连接方式	4 mm香蕉插头
仪器尺寸	285 mm85 mm245 mm
仪器重量	约1.25 kg (含电池)
温度范围	5 ℃ ~ 40 ℃
相对湿度	20% ~ 80%
气压范围	86 kPa ~ 106 kPa
