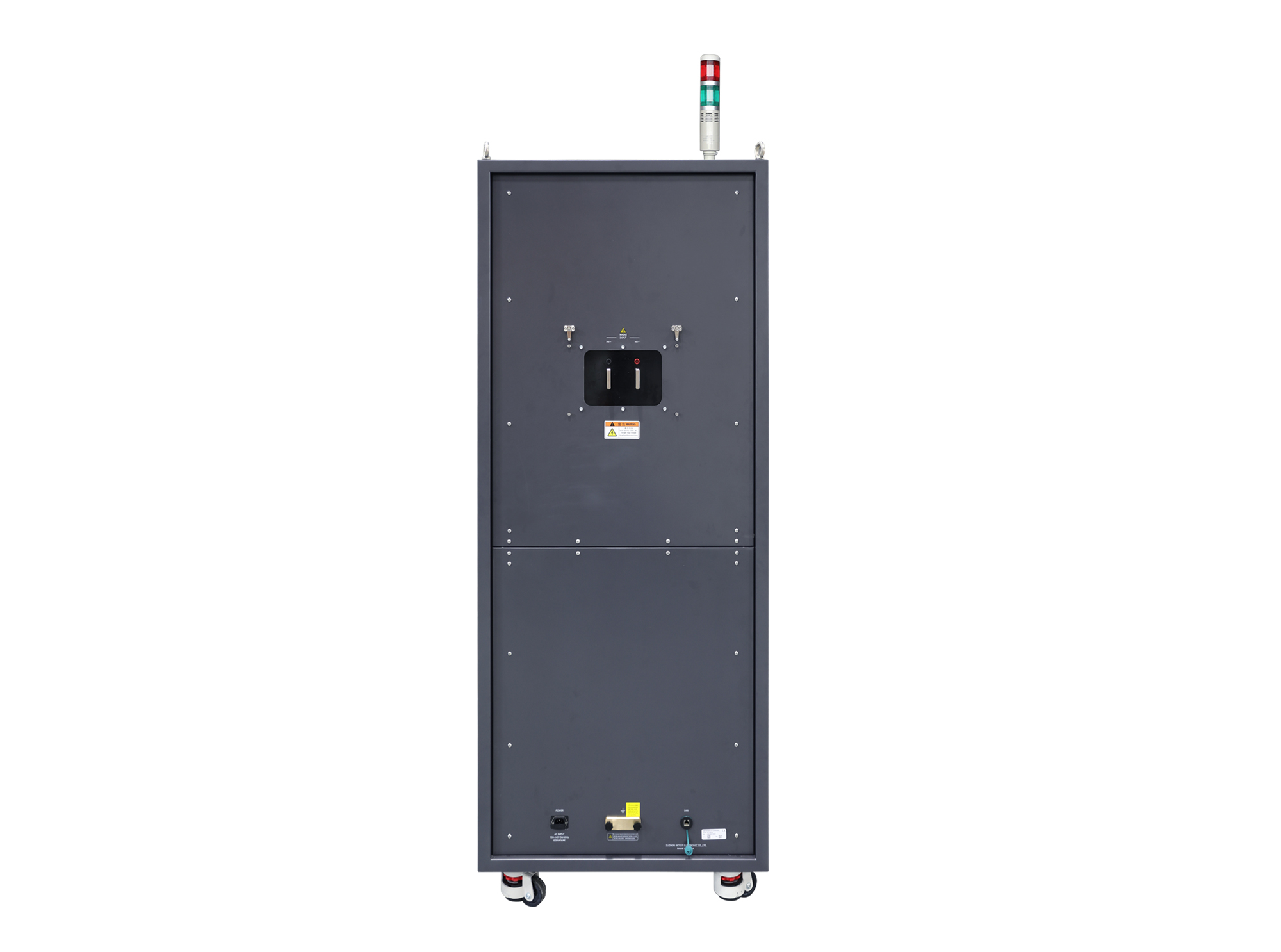

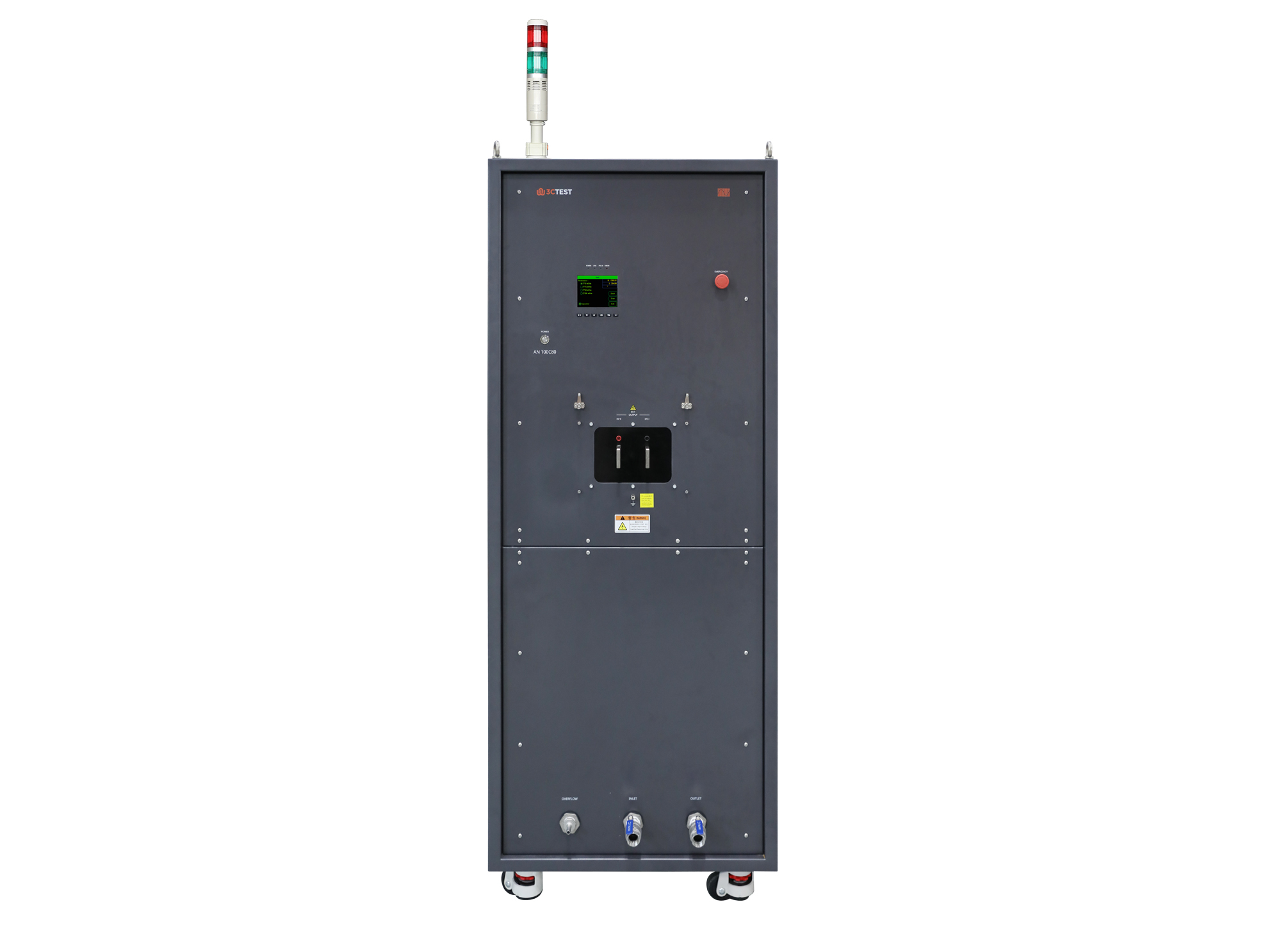

高压人工网络

AN 100C80

AN 100C80根据ISO 21498-2:2021、ISO 21498-2:2024、MBN_11123和VW 80300设计，设备全量程最大带载能力DC 1000 V 800 A

产品概述

AN 100C80根据ISO 21498-2:2021、ISO 21498-2:2024、MBN_11123和VW 80300设计，设备全量程最大带载能力DC 1000 V 800 A，集成0mΩ（直通模式）1、2*10 mΩ、2*25 mΩ、2*50 mΩ、2*100 mΩ、50 mΩ、100 mΩ、200 mΩ阻抗和10 mF电容，同时标准模式和直通模式自由切换设计，适用于高压零部件多场景测试需求。

产品特点

> 去耦电容：10 mF，容差：0% ~ +10%

> 最大带载能力DC 1,000 V 800 A

> 双工作模式：标准模式满足高压零部件阻抗网络需求，直通模式用于基础导通适应直通场景测试需求。

> 输出电阻：0mΩ（直通模式）¹、 2*10 mΩ、2*25 mΩ、2*50 mΩ、2*100 mΩ、50 mΩ、100 mΩ、 200 mΩ

> 电压监测显示功能

> 含过流保护、温度保护、水流量保护、水温保护、水压保护功能

> 高压监测保护，高压自动泄放

> 采用水冷散热系统，散热功率更高

> 内置除湿模块，有效抑制冷凝水产生

注¹：0mΩ（直通模式）¹：内部直连，不含去耦电容、接地电容和输出阻抗，下同；

产品标准

ISO标准

ISO 21498-2

其他标准

应用行业

汽车电子

产品参数

技术参数

频率范围	10 Hz ~ 150 kHz
工作模式	标准模式：去耦电容接入可选，接地电容、输出阻抗挡位可调
工作模式	直通模式：内部直连，不含去耦电容、接地电容和输出阻抗
输出阻抗	210 mΩ、225 mΩ、250 mΩ、2100 mΩ、50 mΩ、100 mΩ、200 mΩ; 0mΩ（直通模式）
电感	1 μH
接地电容	1 uF或220 nF电容选择
去耦电容	10 mF（0%~+10%）
输入电压	MAX 1,000 VDC
持续电流	0mΩ（直通模式）、210 mΩ 800 A 225 mΩ、50 mΩ 700 A 250 mΩ、100 mΩ 400 A 2100 mΩ、200 mΩ 300 A
电容电压监测	监测10 mF电容电压值
过流保护	电流超过内部保护值，设备中止运行
温度保护	设备内部温度超50℃中止运行
水流量保护	设备水冷液体流量低于10 L/min中止运行
水温保护	设备水冷液体出水温度高于50℃中止运行
水压保护	设备水冷液体压力高于0.9 MPa中止运行
设备水冷进水温度范围	15℃ 以下
设备水冷进水流量	>20 L/min

通用参数

产品配件

选配附件

1	汽车抗扰度测试软件	型号：AutoLab 支持windows 7、windows 8、windows 10和windows 11。使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，满足ISO 21498-2, VW 80300标准测试。

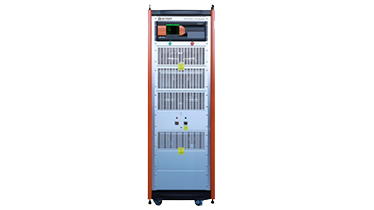

2	高压人工网络	型号：AN 系列符合标准：ISO 21498、VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：最大800 A，可定制更大电流

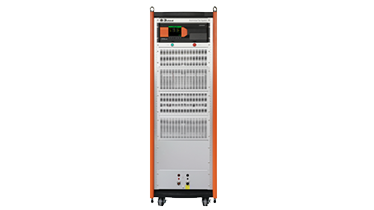

2	高压测试装置	型号：HTS 系列符合标准：VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：0 mΩ、50 mΩ 300 A 100 mΩ 200 A，200 mΩ 100 A

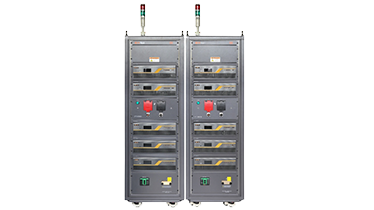

3	电动车高压电性能综测仪	型号：EVTS 系列符合标准：ISO 21498、VW 80300 直流电压范围：0 ~ 1,500 V DC 直流电流能力：最大600 A，可定制更大电流

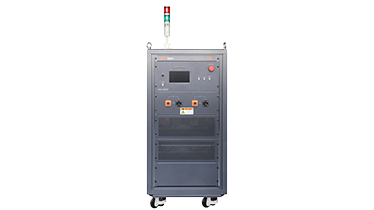

4	高压直流短路模拟器	型号：HDSS 系列符合标准：ISO 21498 6.12 输入电压范围：0 ~ 1,500 V DC 短路持续电流：500 A，可定制更大电流

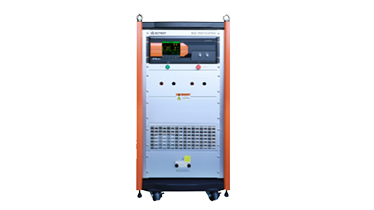

5	宽范围可调节预充电回路测试装置	型号：RC 系列符合标准：VW 80300 EHV-04 输入电压范围：0 ~ 1,500 V DC 电容：10 μF ~ 1,200 μF 直流电流能力：最大300 A，可定制更大电流

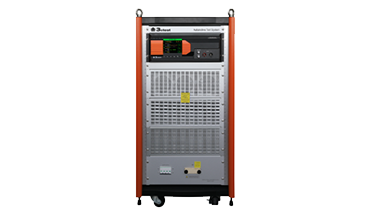

6	纹波信号发生器	型号：RSG 系列符合标准：ISO 21498、VW 80300 最大开路输出电压：160 Vpp 最大输出电流：200 App 频率范围：10 Hz~300 kHz

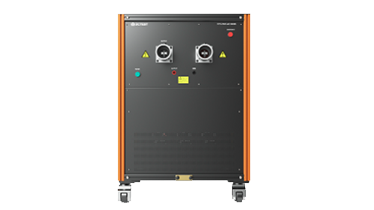

7	耦合变压器	型号：TPT 系列符合标准：ISO 21498、VW 80300 最大耦合电压：160 Vpp 最大耦合电流：400 App 直流电流能力：最大1000 A，可定制更大电流

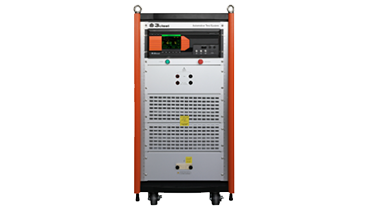

8	电动汽车抛负载模拟器	型号：EVDG 20 符合标准：VW 80300 EHV-10 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流
9	电动汽车脉冲干扰发生器	型号：EVPG 20 符合标准：VW 80300 EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流

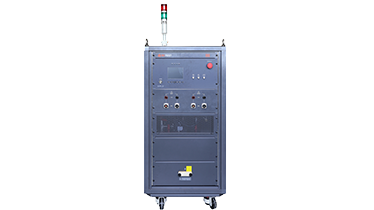

10	电动汽车脉冲干扰模拟器	型号：EVPS 系列符合标准：VW 80300 EHV-10 & EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大300 A，可定制更大电流

标配附件

测试线、电源线、保险丝、扁平接地线、校准模块、使用说明书、检验报告、产品质保书

※具体附件规格及数量，请以实际装箱单为准。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

工作电源范围	AC 100 V ~240 V，50/60 Hz±5%
保险丝	10 A
最大功耗	400 W
仪器接地连接方式	使用扁平接地线
机箱尺寸	42U 600mm(W)1775mm(H)800mm(D)
仪器重量	约740 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%，RH（无凝露）
气压范围	86 kPa ~ 106 kPa
