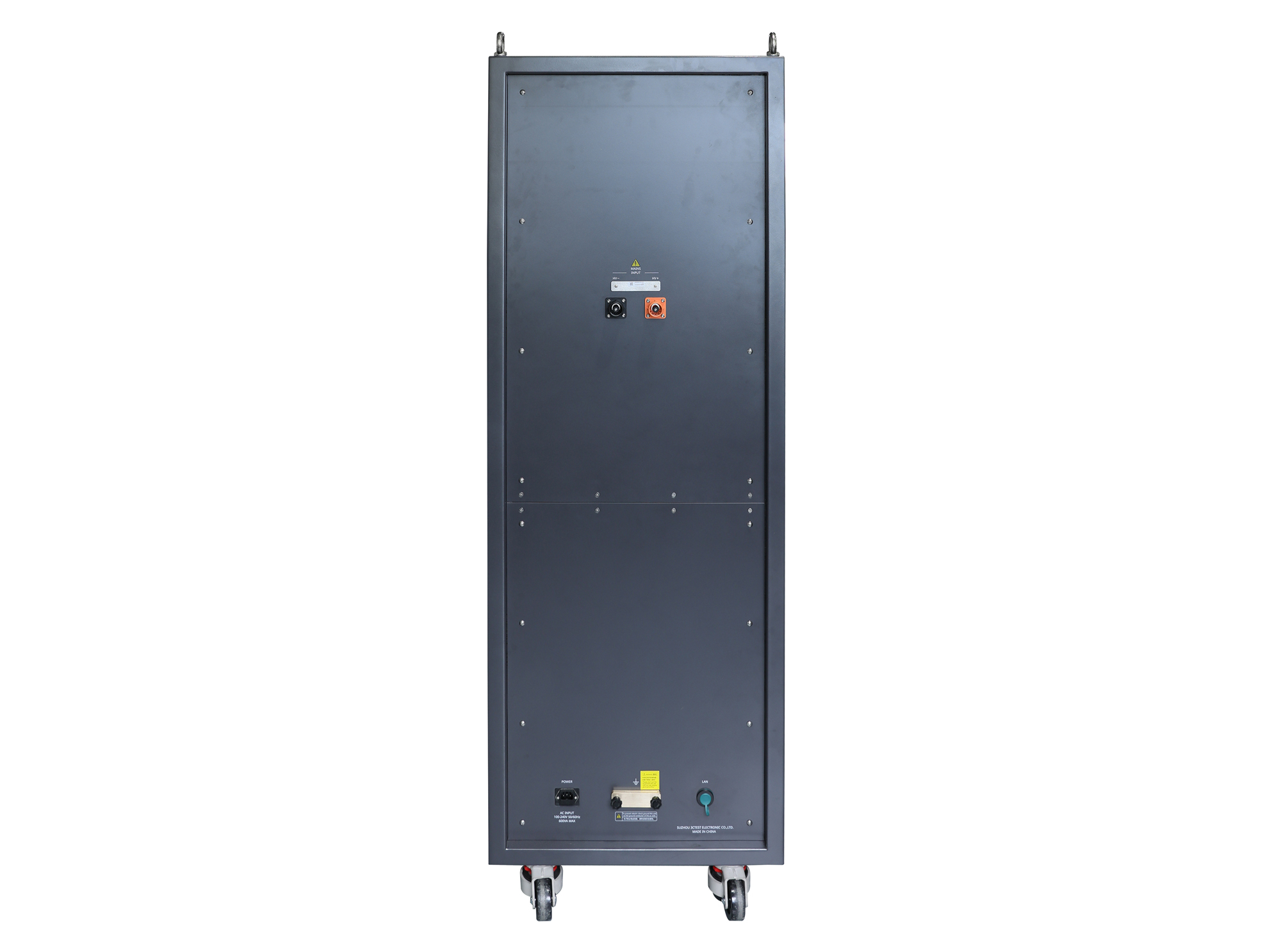

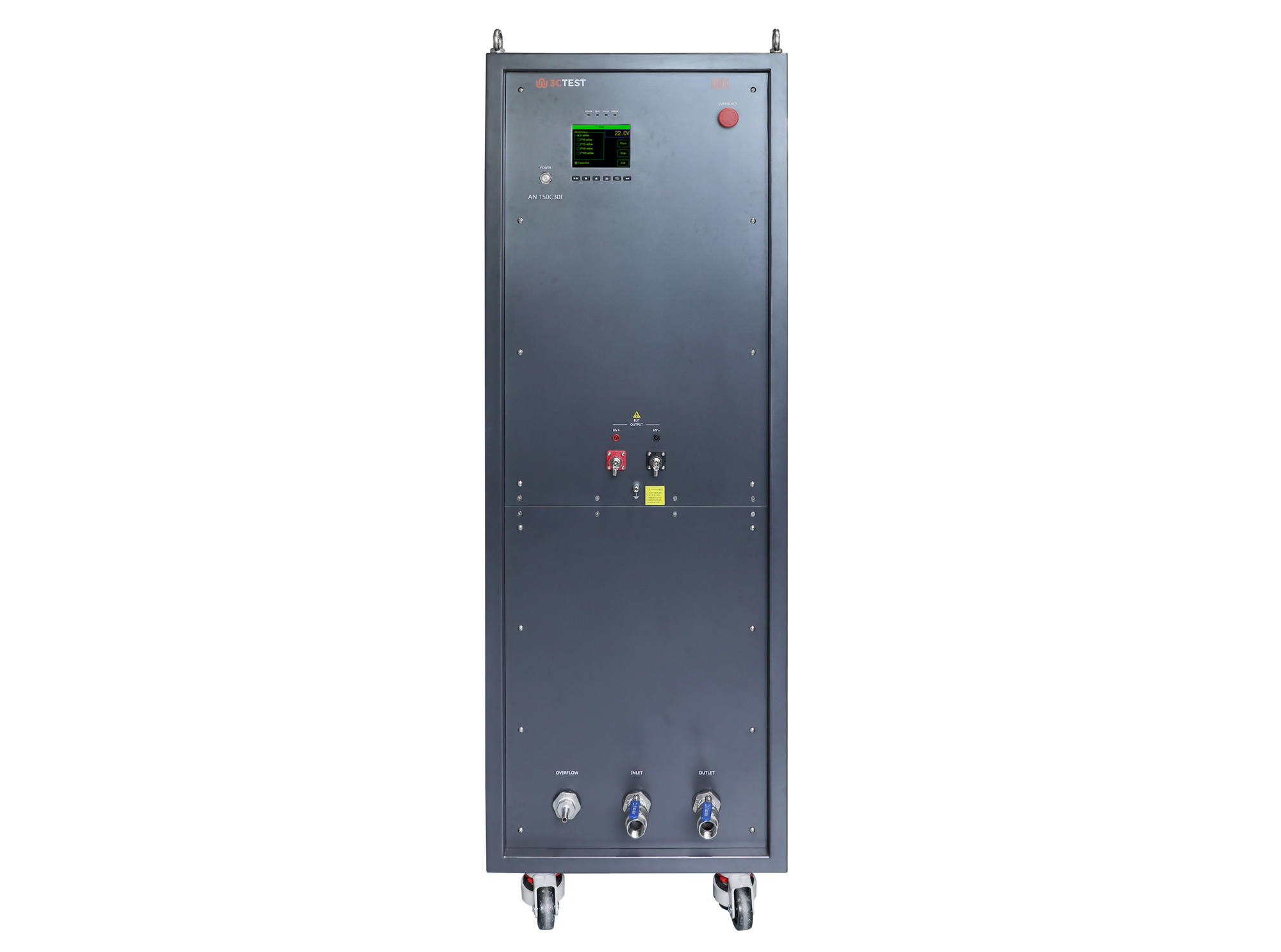

高压人工网络

AN 150C30F

AN 150C30F根据ISO 21498-2:2021、ISO 21498-2:2024、MBN_11123和VW 80300设计，设备全量程最大带载能力DC 1500 V 300 A，集成2*10 mΩ，2*25 mΩ，2*50 mΩ，2*100 mΩ，50 mΩ，100 mΩ，200 mΩ阻抗和10 mF电容，同时标准模式和直通模式自由切换设计，适用于高压零部件多场景测试需求。

系统配置：

① PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS系列

③ 高压人工网络AN系列 / 高压测试装置HTS系列

④ 高压直流短路模拟器 HDSS 系列

⑤ 宽范围可调节预充电回路测试装置 RC系列

⑥ 纹波信号发生器 RSG 系列

⑦ 耦合变压器 TPT 系列

⑧ 电动汽车抛负载模拟器 EVDG 20 / 电动汽车脉冲干扰发生器 EVPG 20 / 电动汽车脉冲干扰模拟器EVPS 系列

设备连接:

①  PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS 150C36

③ 高压人工网络AN 150C30F

>  去耦电容：10 mF，容差：0% ~ +10%
>  最大输入电压1,500 VDC
>  最大电流全量程300 A
>  输出电阻2*10 mΩ，2*25 mΩ，2*50 mΩ，2*100 mΩ，50 mΩ，100 mΩ，200 mΩ

>  双工作模式：标准模式满足高压零部件阻抗网络需求，直通模式用于基础导通适应直通场景测试需求。

>  电容电压检测和显示
>  含过流保护、温度保护、水流量保护、水温保护、水压保护功能
>  高压监测保护，高压自动泄放
>  采用水冷散热系统，散热功率更高

>  内置除湿模块，有效抑制冷凝水产生
