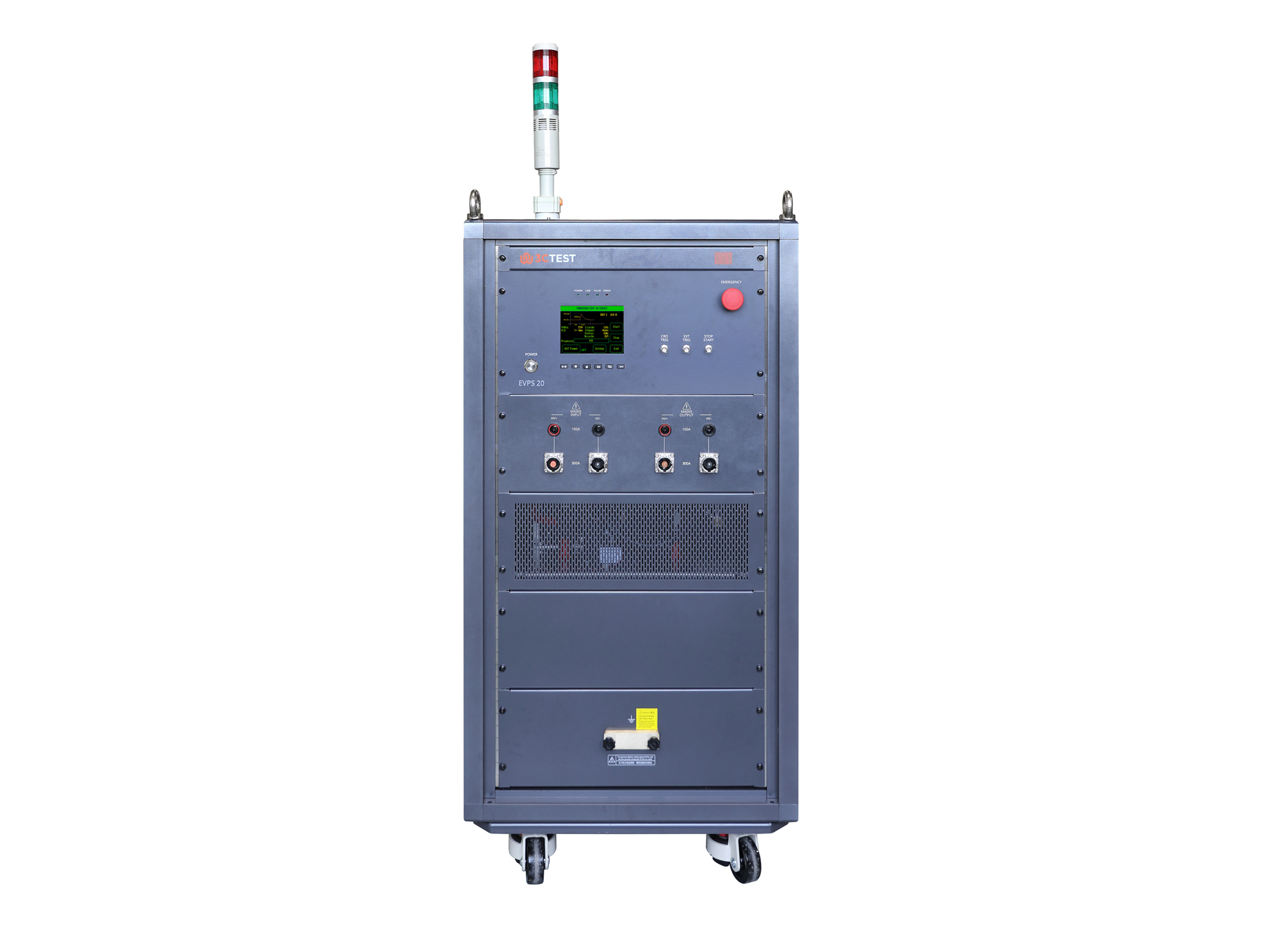

电动汽车脉冲干扰模拟器

EVPS 20

EVPS 20 严格依据 VW 80300:2021 标准研发，支持 EHV-10 Case2、EHV-16 Case1、EHV-16 Case2 三类标准高压脉冲波形，实现三项测试一体化集成，专为车载高压电子部件开展合规脉冲测试。

产品概述

EVPS 20 严格依据 VW 80300:2021 标准研发，支持 EHV-10 Case2、EHV-16 Case1、EHV-16 Case2 三类标准高压脉冲波形，实现三项测试一体化集成，专为车载高压电子部件开展合规脉冲测试。设备基于公司第三代开发平台搭建，配备5.7寸彩色触摸屏前面板操作，直观便捷，同时支持上位机软件远程控制，适配实验室测试与自动化集成场景。

系统配置


① PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS系列

③ 高压人工网络AN系列 / 高压测试装置HTS系列

④ 高压直流短路模拟器 HDSS 系列

⑤ 宽范围可调节预充电回路测试装置 RC系列

⑥ 纹波信号发生器 RSG 系列

⑦ 耦合变压器 TPT 系列

⑧ 电动汽车抛负载模拟器 EVDG 20 / 电动汽车脉冲干扰发生器 EVPG 20 / 电动汽车脉冲干扰模拟器EVPS 系列

设备连接


① PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS 150C36

③ 电动汽车脉冲干扰模拟器EVPS 20

产品特点

> 严格依据 VW 80300:2021 标准研发，专为车载高压电子部件开展合规脉冲测试

> 支持 EHV-10 Case2、EHV-16 Case1、EHV-16 Case2 三类标准高压脉冲波形，实现三项测试一体化集成

> 5.7寸彩色触摸屏前面板操作，直观便捷

> 系统内置故障报警功能，异常状态即时提示

> 具备过流保护机制，保障测试过程安全可靠

> 支持实时监测并显示EUT电流

> 以太网用于PC远程控制、打印测试报告

产品标准

其他标准

VW 80300

应用行业

汽车电子

产品参数

技术参数

符合标准	VW 80300:2021 EHV-10-2 Case2
脉冲波形特征	近似双指数波
脉冲电压幅值	20V ~ 200V，±10%
脉冲宽度	≥1ms（0-0%），开路
电压变化率	≥3000V/ms
标称输出阻抗	0.16 Ω
脉冲极性	仅正
脉冲个数	1 ~ 100
脉冲间隔时间	1 s ~ 99 s
脉冲触发方式	手动、自动、外部
脉冲耦合方式	脉冲耦合变压器
脉冲去耦方式	无，与外部电源串联叠加
DUT带载能力	DC 1,500 V 300 A
符合标准	VW 80300:2021 EHV-16-1 Case 1/2
脉冲波形特征	近似方波
脉冲电压幅值	20 V ~ 200 V，±10%
脉冲宽度	EHV-16-1 Case1: 1 μs ~ 20 μs，±10%
脉冲宽度	EHV-16-1 Case2: 1 μs ~ 5 μs，±10%
电压变化率	＞ 1 V / ns
标称输出阻抗	0.16 Ω
脉冲持续时间	EHV-16-1 Case1: 10 ms ~ 100 ms
脉冲持续时间	EHV-16-1 Case2: 0.5 ms ~ 10 ms
脉冲极性	仅正
脉冲个数	1 ~ 100
脉冲组个数	1 ~ 100
脉冲组间隔时间	0.1 s ~ 99 s
脉冲触发方式	手动、自动、外部
脉冲耦合方式	耦合电容100 μF/线
去耦方式	大功率二极管
DUT带载能力	DC 1,500 V 300 A

通用参数

产品配件

标配附件

测试线、电源线、保险丝、同轴电缆、扁平接地线、急停踏板、使用说明书、检验报告、产品质保书

※具体附件规格及数量，请以实际装箱单为准。

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：高压直流短路模拟器下一页：电动车高压电性能综测仪返回列表

显示屏	5.7英寸TFT彩色触摸屏
工作电压范围	AC 220 V，±10%，50/60 Hz
保险丝	6 A
最大功耗	600 VA
通讯方式	以太网
仪器工作状态指示	前面板LED指示、LCD显示
失效检测	失效时前面板LCD显示、并中断仪器工作
机箱尺寸 (宽高深)	22U, 600 mm(W)1600 mm(H)900 mm(D)，含报警灯
仪器重量	约140 kg
气压范围	86 kPa ~ 106 kPa
环境温度	15℃ ~ 35℃ (操作条件)
相对湿度	45% ~ 75% (操作条件)

1	汽车抗扰度测试软件	型号：AutoLab 支持windows 7、windows 8、windows 10和windows 11。使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，满足ISO 21498-2, VW 80300标准测试。
2	高压人工网络	型号：AN 系列符合标准：ISO 21498、VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：最大800 A，可定制更大电流
2	高压测试装置	型号：HTS 系列符合标准：VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：0 mΩ、50 mΩ 300 A 100 mΩ 200 A，200 mΩ 100 A
3	电动车高压电性能综测仪	型号：EVTS 系列符合标准：ISO 21498、VW 80300 直流电压范围：0 ~ 1,500 V DC 直流电流能力：最大600 A，可定制更大电流
4	高压直流短路模拟器	型号：HDSS 系列符合标准：ISO 21498 6.12 输入电压范围：0 ~ 1,500 V DC 短路持续电流：500 A，可定制更大电流
5	宽范围可调节预充电回路测试装置	型号：RC 系列符合标准：VW 80300 EHV-04 输入电压范围：0 ~ 1,500 V DC 电容：10 μF ~ 1,200 μF 直流电流能力：最大300 A，可定制更大电流
6	纹波信号发生器	型号：RSG 系列符合标准：ISO 21498、VW 80300 最大开路输出电压：160 Vpp 最大输出电流：200 App 频率范围：10 Hz~300 kHz
7	耦合变压器	型号：TPT 系列符合标准：ISO 21498、VW 80300 最大耦合电压：160 Vpp 最大耦合电流：400 App 直流电流能力：最大1000 A，可定制更大电流
8	电动汽车抛负载模拟器	型号：EVDG 20 符合标准：VW 80300 EHV-10 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流
8	电动汽车脉冲干扰发生器	型号：EVPG 20 符合标准：VW 80300 EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流

电动汽车脉冲干扰模拟器 EVPS 20

电动汽车脉冲干扰模拟器

EVPS 20
