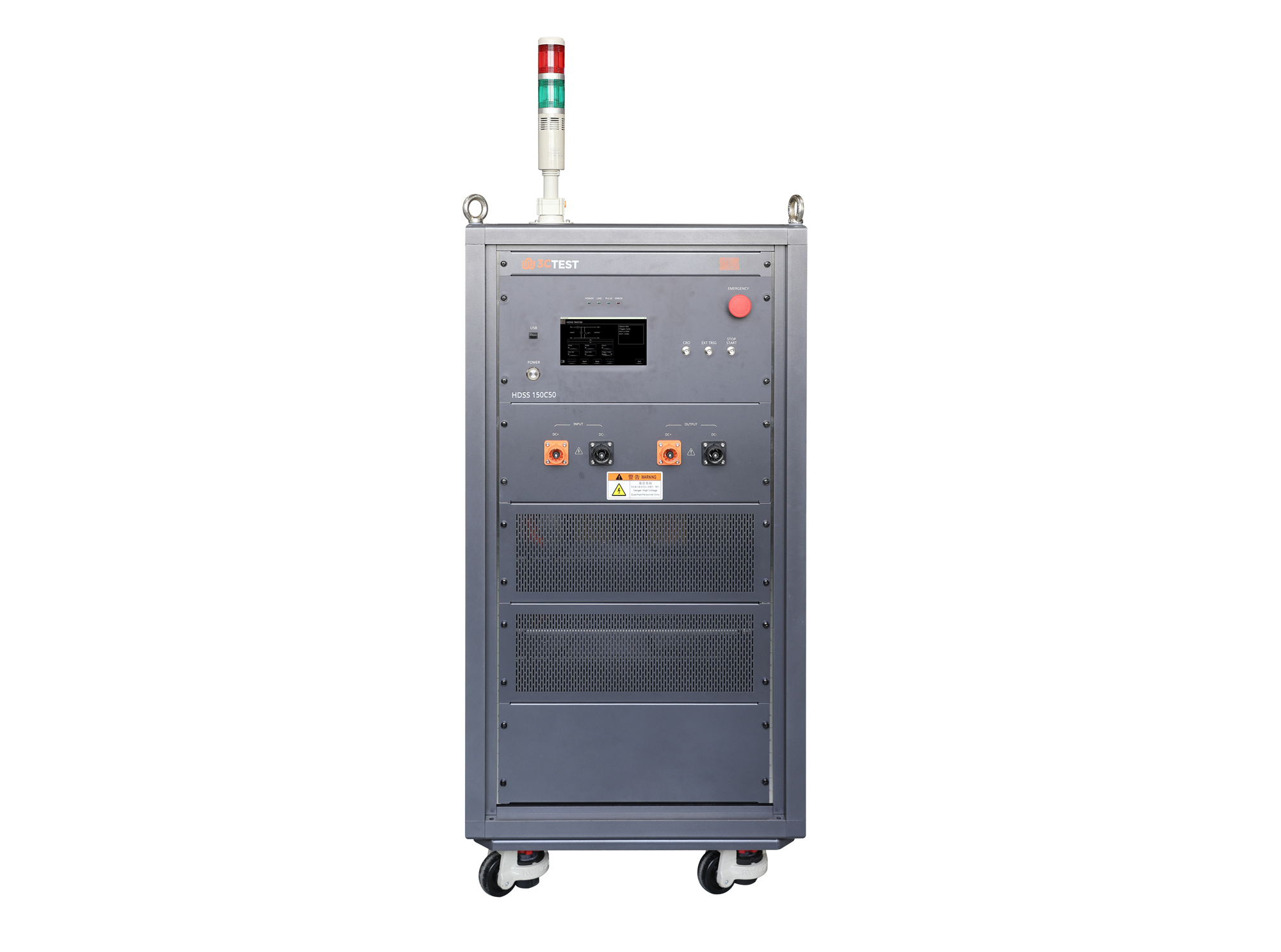

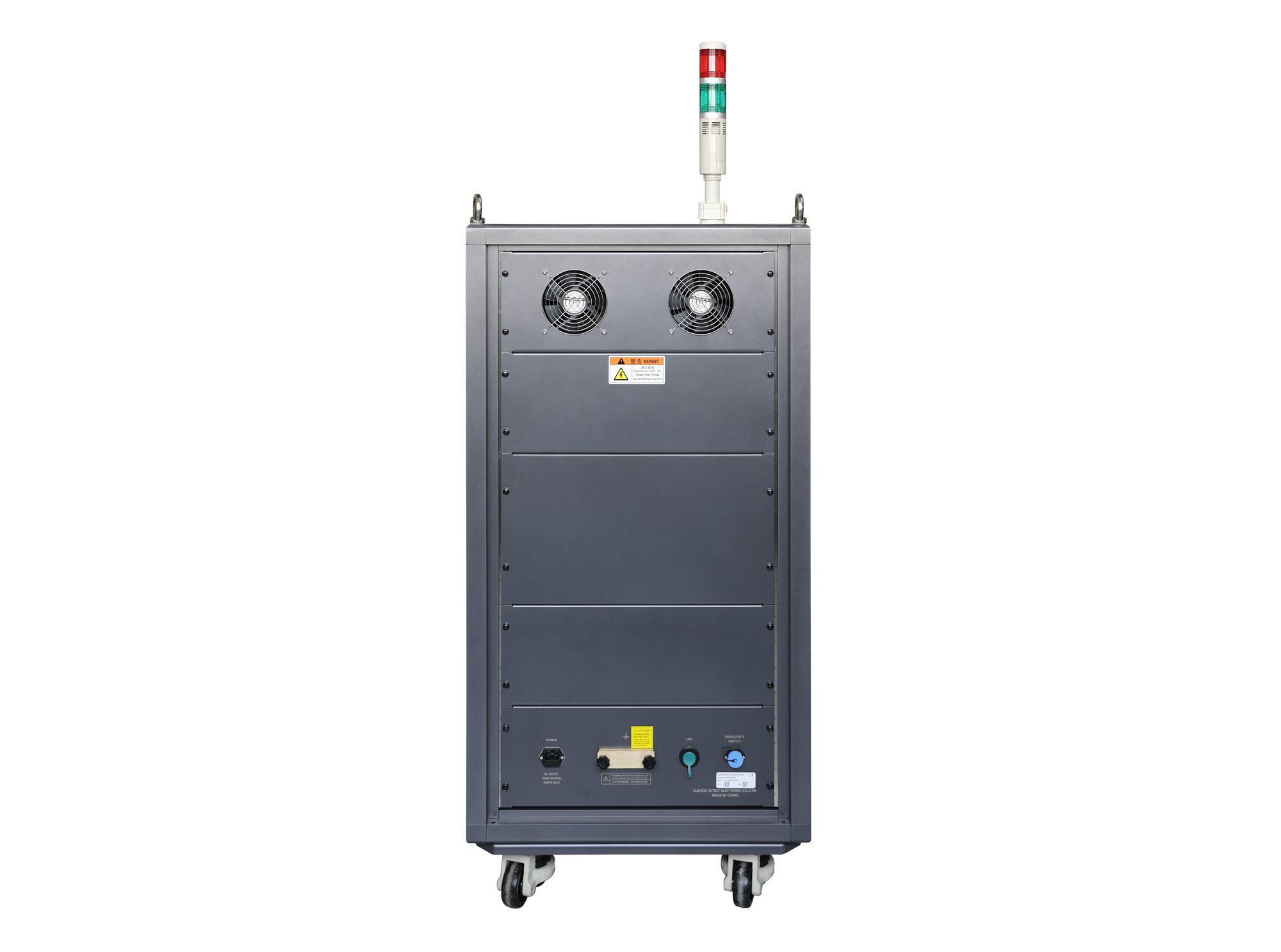

高压直流短路模拟器

HDSS 150C50

本设备专为IS0 21498-2:2024的6.12短路试验而设计，用于模拟B级高压回路正、负极之间发生外部低阻抗短路故障时的极端工况，验证高压连接器、线缆、继电器、熔断器等被动部件的短路耐受能力与电气安全性。设备可控短路开关的开路阻抗≥10 MΩ，确保非测试状态下的电气隔离;闭合后短路阻抗 ≤5 mΩ，可真实还原低阻抗短路条件。试验回路覆盖 1 V~ 1500 V直流电压范围，持续通流能力 500 A，并具备 35 kA 峰值耐冲击电流承载能力，满足标准对瞬态短路电流的严苛要求。内置多重安全保护并支持远程控制，高效满足标准认证与研发测试需求。

系统配置

① PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS系列

③ 高压人工网络AN系列 / 高压测试装置HTS系列

④ 高压直流短路模拟器 HDSS 系列

⑤ 宽范围可调节预充电回路测试装置 RC系列

⑥ 纹波信号发生器 RSG 系列

⑦ 耦合变压器 TPT 系列

⑧ 电动汽车抛负载模拟器 EVDG 20 / 电动汽车脉冲干扰发生器 EVPG 20 / 电动汽车脉冲干扰模拟器EVPS 系列

设备连接

① PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS 150C36

③ 高压直流短路模拟器HDSS 150C50

注意：短路试验产生的冲击电流，可能会对高精度电源产生不可逆的损伤，长期短路试验建议选配专用电源。

>  7英寸彩色触摸屏前面板操作
>  符合ISO 21498-2:2024标准的6.12短路试验
>  试验回路覆盖 1 V~ 1500 V直流电压范围持续通流电流500 A、 并具备 35 kA 峰值耐冲击电流承载能力
>  内置过压、过流保护，可外置急停踏板
>  EUT电压电流LCD实时显示
>  开路阻抗≥10 MΩ，短路阻抗≤5 mΩ
>  以太网用于PC远程控制、打印测试报告
