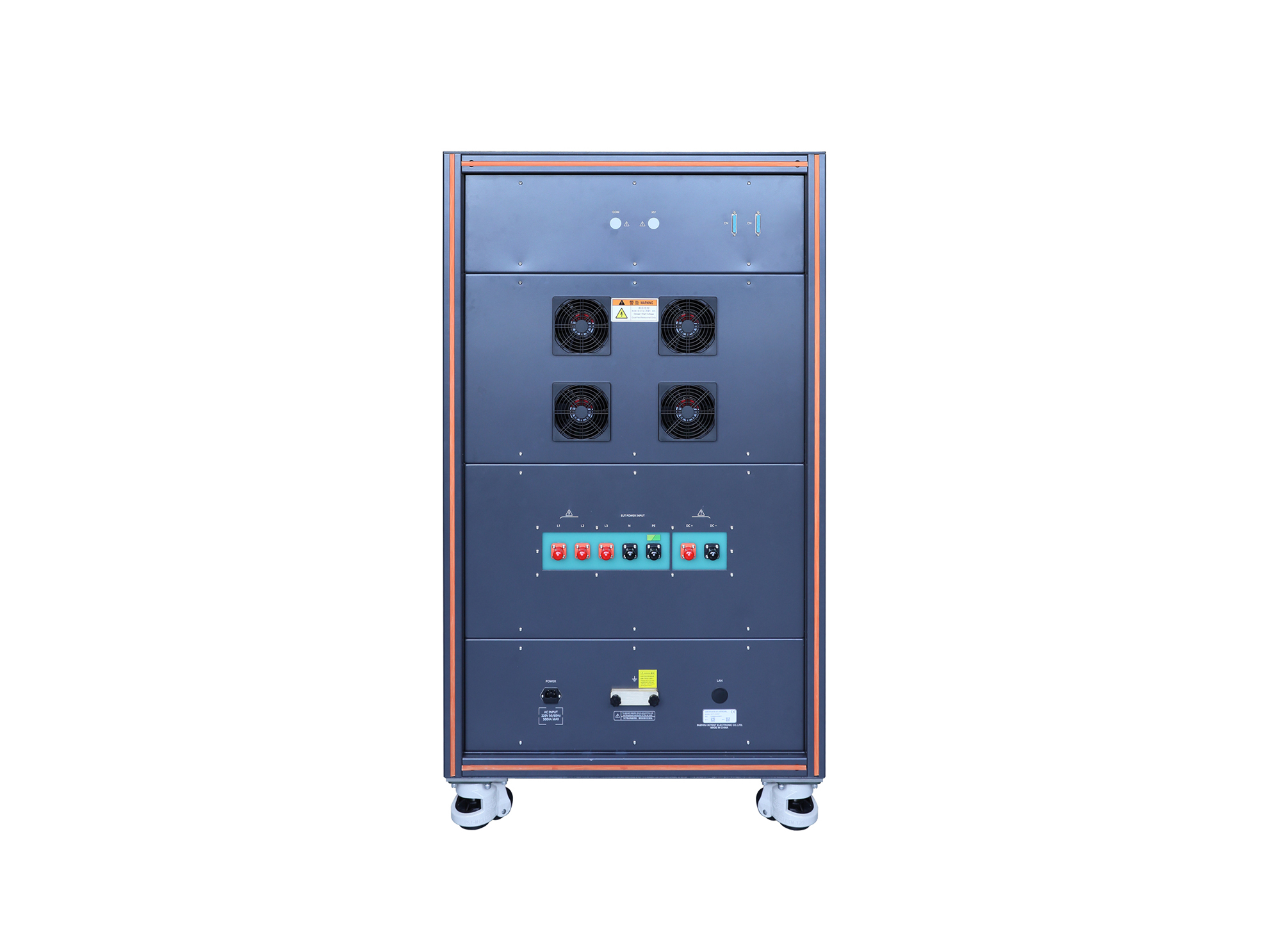

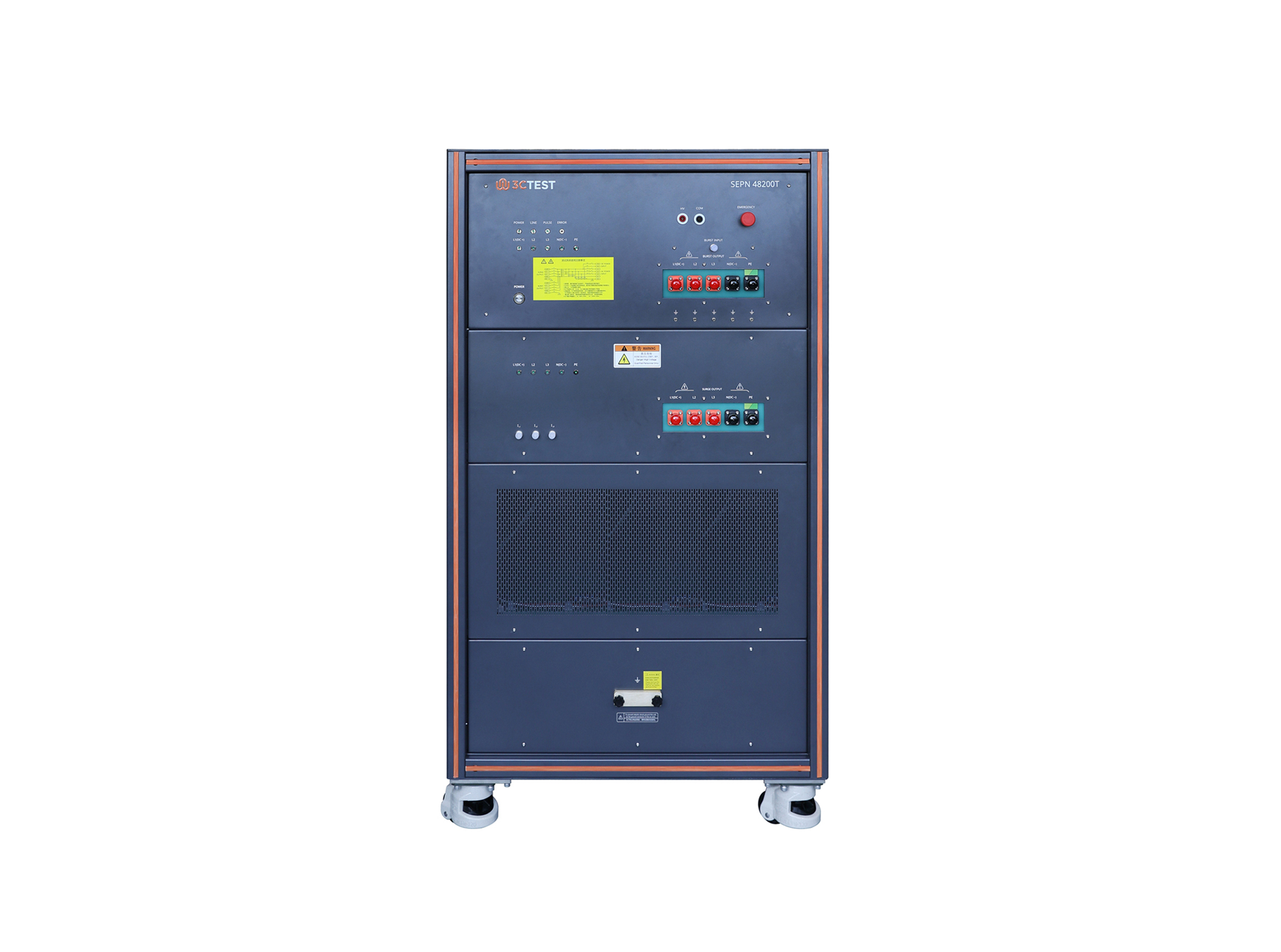

高压大功率组合式耦合/去耦网络

SEPN 48200T

SEPN 48200T高压大功率组合式三相五线耦合/去耦网络，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS、EFT系列仪器使用，EUT最大带载能力AC 480 V 200 A、DC 1,000 V 200 A三相五线。其他EUT电压、电流等级，可以根据客户要求定制。

> EUT交流负载能力AC 480 V 200 A三相五线

> EUT直流负载能力DC 1,000 V 200 A

> 电流范围0 A ~ 200 A；全量程分4档，0 A ~ 32 A、32 A ~ 63 A、63 A ~ 125 A、125 A ~ 200 A四档电流自动切换

> 过流保护功能

> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切

> 任意线路的相位角度迭加

> 耦合路径显示（指示灯）

> 耦合电阻可选IEC标准或自定义方式

> 采用安全的插拔式绝缘插头，既安全又便捷

> 急停按钮自动切断EUT供电及高压脉冲电路
