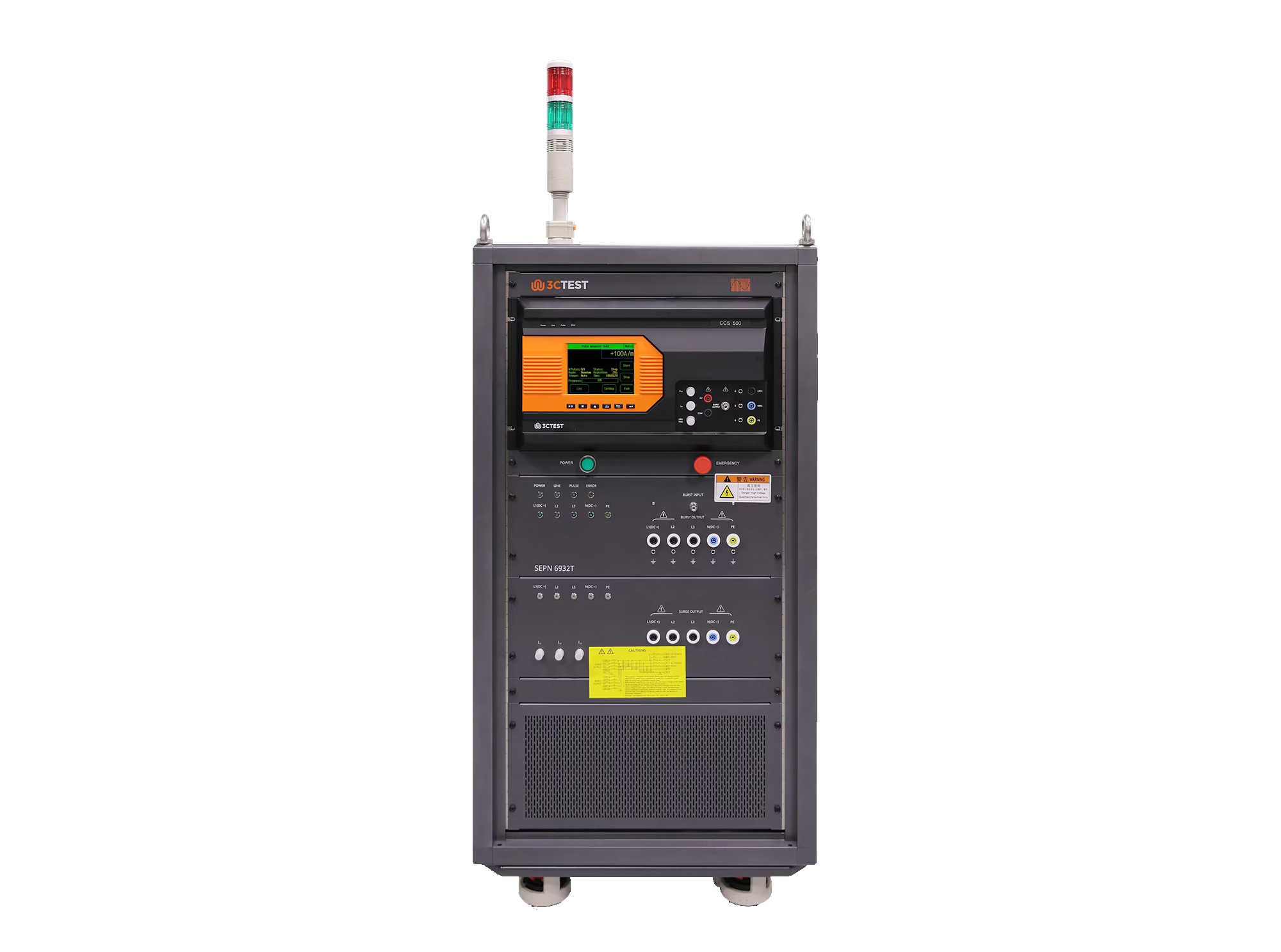

高压大功率组合式耦合/去耦网络

SEPN 100125T

SEPN 100125T是根据IEC/EN 61000-4-4/-5/-12和GB/T 17626.4/5/12 标准要求设计的高压大功率组合式耦合/去耦网络，适用于脉冲群、浪涌、振铃波抗扰度测试。该网络能够将标准规定的干扰耦合到EUT电源线上，EUT最大带载能力DC 1,500 V /125 A 、AC 1,000 V/125 A三相五线，可配套本公司CCS、CWS、EFT、RWS系列仪器使用。

> EUT最大负载电压AC 1,000 V（线-线）三相五线， DC 1,500 V

> EUT负载电流0 ~ 125 A

> 脉冲群最大耦合电压5.5 kV

> 浪涌最大耦合电压10.0 kV

> 振铃波最大耦合电压8.0 kV

> 支持自动选择耦合路径和相位角度

> 支持EUT过流保护功能

> 支持脉冲耦合路径LED灯指示

> 配备急停按钮，可紧急切断EUT供电及高压耦合路径
