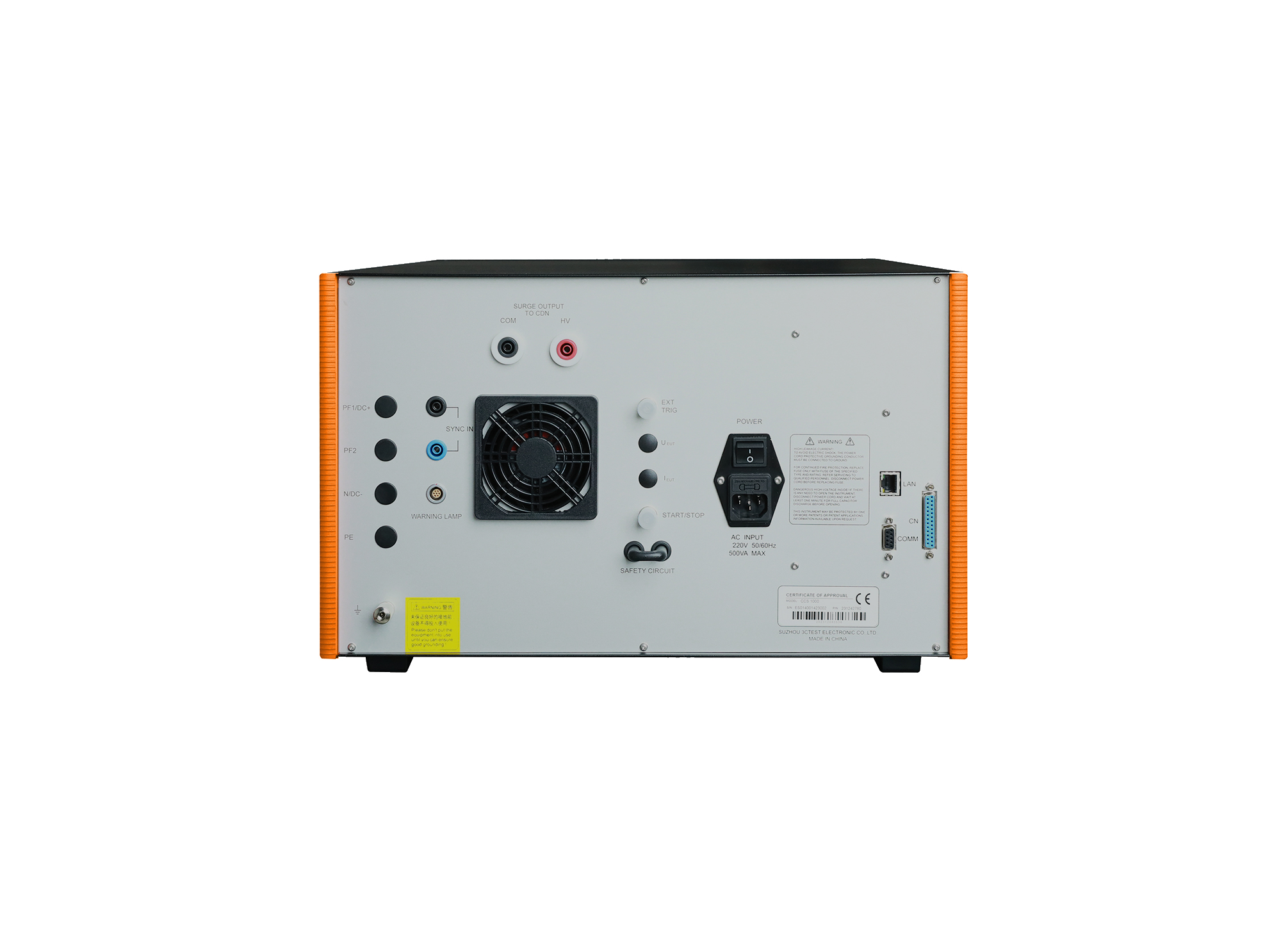

组合式抗扰度测试仪

CCS 1000

CCS 1000是一台智能型多功能组合式抗扰度(EMS)测试设备，它能够满足国际标准和产品系列标准对瞬变脉冲、浪涌和电压跌落测试的各种要求，测试电压最高可达10 kV。

概述

CCS 1000是一台智能型多功能组合式抗扰度(EMS)测试设备，它能够满足国际标准和产品系列标准对瞬变脉冲、浪涌和电压跌落测试的各种要求，测试电压最高可达10 kV。 CCS系列是全兼容抗扰度测试方案最佳选择，不但满足欧盟CE认证及CCC认证对受试设备的抗扰度测试要求,通过自动控制的外置耦合/去耦网络（最高可达400A）还可进行三相五线受试设备测试。为您提供多种测试所需附件，用来满足工频磁场测试等各种应用需求。

特点

> 5.7寸彩色触摸屏前面板操作；

> EUT浪涌失效侦测功能；

> 最高可达10.0 KV的超小型模拟器；
> 浪涌试验电压、电流监测测量；

> 测试编排程功能；
> 可控制外置三相耦合/去耦网络等功能模块；
> 以太网(RJ45接口)，用于PC远程控制、打印测试报告。

标准

IEC标准

GB/T标准

ANSI标准

ANSI/IEEE C62.41

EN标准

查看全部适合标准

行业

参数

通用参数

显示屏	5.7英寸TFT彩色触摸屏	工作电压范围	AC110V/220V(士10%)，50Hz/60Hz(士5%)（大陆地区内默认AC220V50Hz）
保险丝	6A	最大功耗	500W
用户存储空间	无穷（PC存储）	通讯方式	Ethernet(RJ45interface)
机箱尺寸	19英寸/6U	仪器重量	约32kg
温度范围	15℃-35℃	湿度范围	45%-75%
气压范围	86kPa-106kPa

符合IEC 61000-4-4电快速瞬变脉冲群测试

符合IEC 61000-4-5浪涌抗扰度测试

符合IEC61000-4-8工频磁场测试（选配增加模块MFT 400/1200或VMT 系列）及磁场线圈

符合IEC 61000-4-9脉冲磁场测试（选配增加模块PMC 1200）及磁场线圈

符合IEC 61000-4-11 （选配增加模块VVT 系列，VMT 系列）&IEC 61000-4-29标准的电源失效测试

配件

标准配件

说明书、保险丝*2，扁平接地线，射频电缆，测试线，电源线。

*CCS 1000不含内置单相网络，可选配单/三相外置耦合去耦网络

选型

选型一览表

名称	型号	IEC61000-4-4	IEC61000-4-5	IEC61000-4-8	IEC61000-4-9	IEC61000-4-11	IEC61000-4-29
组合波雷击浪涌模拟器	CCS1000	√	√	√	√	√	√
脉冲群耦合/去耦网络	EFTN3816T	√
雷击浪涌耦合/去耦网络	SPN3816T		√
浪涌及群脉冲耦合/去耦网络	SEPN3816T	√	√
浪涌及群脉冲耦合/去耦网络	SEPN3832T	√	√
工频磁场模块	MFT400			√
工频磁场模块	MFT1200			√

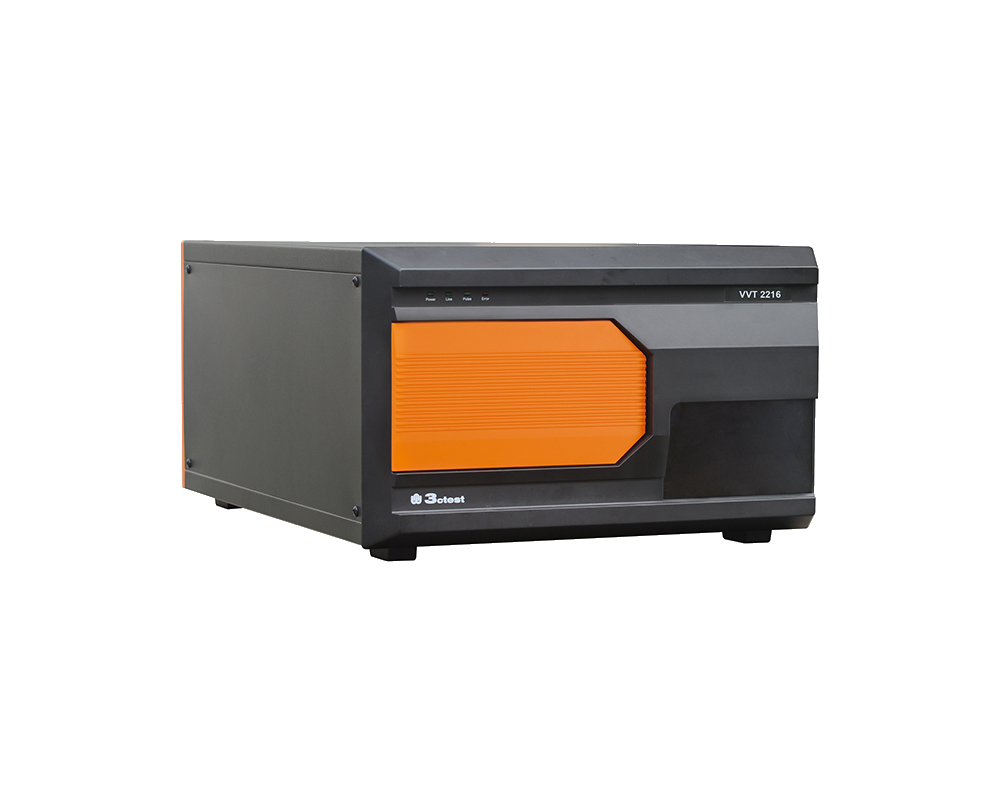

交流电压暂降、短时中断、电压变化模块	VVT2216S					√
交流电压暂降、短时中断、电压变化模块	VVT2216SV					√
电源故障及工频磁场模块	VMT2216S			√		√
电源故障及工频磁场模块	VMT2216SV			√		√
脉冲磁场转换器	PMC1200				√
线圈	TCXS111			√	√
线圈	TCXS113			√

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：多功能组合式抗扰度测试仪下一页：高压大功率组合式耦合/去耦网络返回列表

测试电压范围	0.25kV-5kV(±10%）	脉冲群持续时间	0.075ms-750ms
源阻抗	50Ω	脉冲群周期	11ms-10100ms
上升时间	5ns±30%，50Ω负载，1000Ω负载	极性	正、负、正负交替
脉冲持续时间	50ns±30%，50Ω负载	测试持续时间	1s-9999s
脉冲持续时间	50ns-15/+100ns，1000Ω负载	相位同步	0°-360°，1°步进设置或随机方式
脉冲频率	0.1kHz-1000kHz	触发方式	自动、手动、外部触发

测试电压范围	0.3kV-10kV（±10%）	输出极性	正、负、正负交替
测试电流范围	0.15kA-5kA（±10%）	触发方式	自动、手动、外部触发
电压波形	波前时间1.2μs（±30%）半峰值时间50μs（±20%）	脉冲周期	8s-99s（最短取决于试验电压）
电流波形	波前时间8μs（±20%）半峰值时间20μs（±20%）	实验次数	1–999次
源输出阻抗	2Ω	相位同步	0°-360°,1°步进设置或随机方式
耦合电阻	10Ω、0Ω耦合电阻可选IEC 标准方式或自定义方式	浪涌电压、电流峰值检测	前面板BNC输出浪涌电压1000V:1V 浪涌电流:500A:1V 液晶屏3位数字显示测量值
耦合电容	9μF、18μF

持续工作电流范围	1A-120A	试验持续时间	1s-28800s
电流波形	50Hz/60Hz正弦波	波形间隔时间	1s-9999s
电流畸变率	<5%	磁场线圈尺寸	1000mm*1000mm(TCXS111/TCXS113)
短时工作电流范围	120A-500A	磁场线圈形状	矩形
磁场强度	匹配TCXS111单匝磁场线圈： 1A/m-100A/m(持续) 100A/m-400A/m(1s-10s短时) 匹配TCXS113三匝磁场线圈： 1A/m-300A/m(持续) 300A/m-1200A/m(1-10s短时)	触发方式	自动、手动、外部信号触发
磁场输出精度	误差值1dB （极小磁场强度如1A/m需试验前手动调节校准）	输出磁场强度	可排程设置

输出磁场范围	100A/m-1200A/m	磁场线圈型号	TCXS111
输出电流范围	100A-2000A	磁场线圈尺寸	1000mm*1000mm
波形	上升时间:7.2µs-10.4µs; 持续时间:18µs-26µs	磁场线圈形状	矩形
极性	正、负、正负交替	磁场线圈匝数	单匝
脉冲周期	5s-99s（最短取决于试验电流）	触发方式	自动、手动、外部信号触发
相位同步	0°-360°，1°步进设置或随机方式	可排程设置	可排程设置
试验次数	1-999次

EUT最大电压	300VAC，300VDC	电压变化电平	0-100%
EUT最大电流	AC/DC16A持续电流; AC20A持续5s; 40A持续3s; 500A冲击电流	电压变化减少时间	500ms-9999ms（50%-100%）或突变（同暂降、中断上升、下降时间） 1000ms-9999ms（0%-100%）或突变（同暂降、中断上升、下降时间）
暂降电平	0%-100%（适用于附件VVT/VMT系列）；0%，40%，70%，80%(适用于附件VVTxxxxSF系列)	电压变化降低后持续时间	10ms-99999ms
中断电平	0%	电压变化增加时间	500ms-9999ms（50%-100%） 1000ms-9999ms（0%-100%）
暂降、中断上升、下降时间	1µs-5µs(100Ω负载)	相位同步	0°-360°，1°步进设置或随机方式
暂降、中断间隔时间	5ms-9999ms	触发方式	手动、自动、外部触发输入
暂降、中断持续时间	0.1-9999周期或1ms-9999ms	EUT电流电压测量	LCD显示，BNC端子：电压100:1，电流10A:1V
暂降、中断试验时间	1s-9999s
