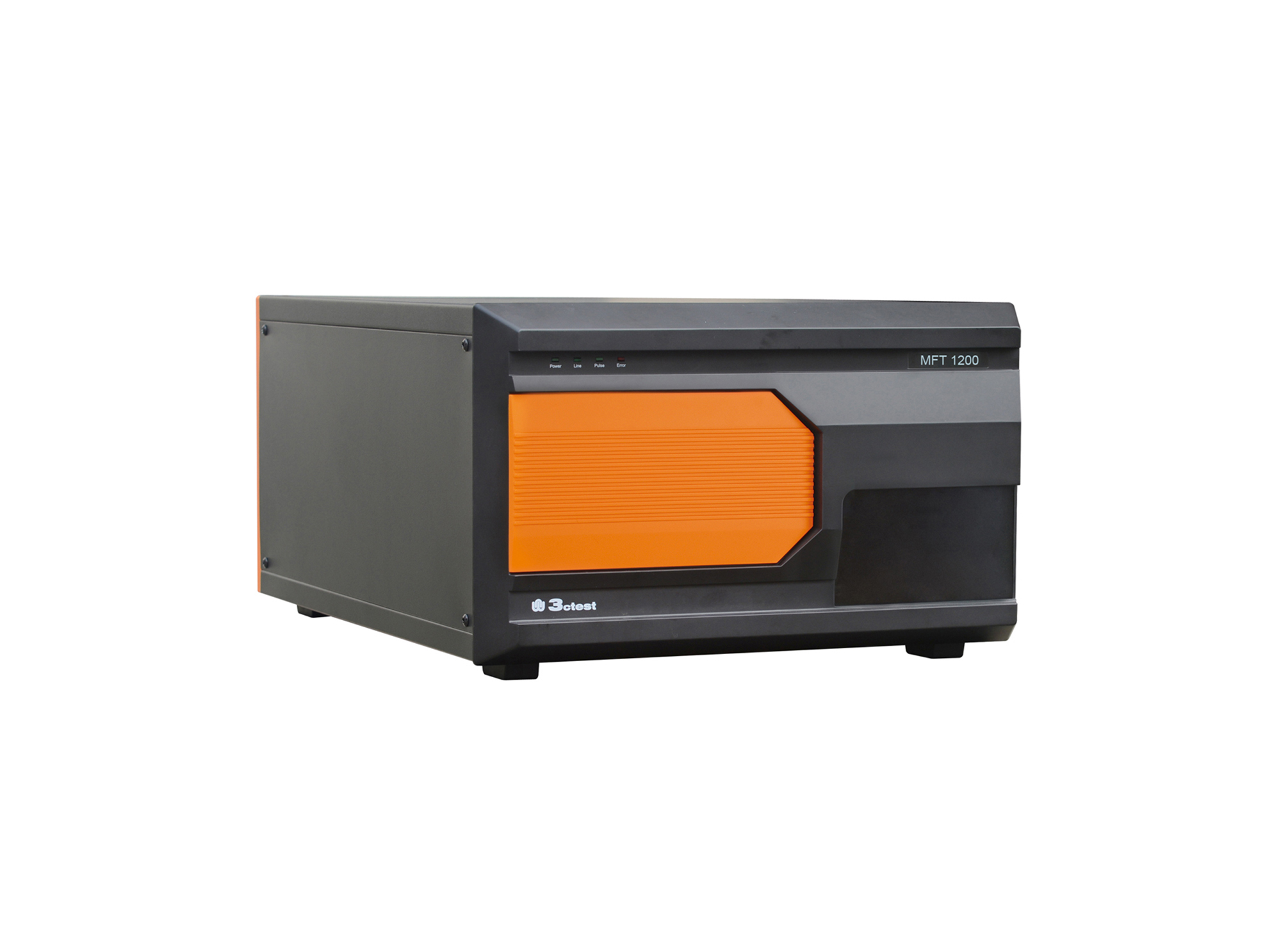

工频磁场模块

MFT 1200

MFT 系列工频磁场干扰模块是对电气和电子产品的工频磁场抗扰度试验的特点和要求而专门设计的高可靠性测试仪器。

产品概述

MFT 系列工频磁场干扰模块是对电气和电子产品的工频磁场抗扰度试验的特点和要求而专门设计的高可靠性测试仪器。该仪器完全符合IEC 61000-4-8和GB/T 17626.8标准的要求，可以为被试设备在工频磁场的抗扰度试验中提供一个准确依据。它可以模拟住宅、商业区、工矿企业和放电厂，以及中、高变电所的磁场环境。

产品特点

> 全兼容IEC 61000-4-8测试

> 电压、电流大于额定值电磁继电器保护

> 温度保护功能

> 通过Autolab软件对试验场强进行排程设置，节省试验时间

> 以太网RJ45接口，用于PC远程控制、打印测试报告

产品标准

GB/T标准

GB/T 17626.8

EN标准

EN 61000-4-8

应用行业

产品参数

技术参数

MFS 400+MFT 400 磁场强度（搭配磁场线圈TCXS111）	1 A/m ~ 400 A/m 1.26 μT ~ 504 μT
MFS 1200+MFT 1200 磁场强度（搭配磁场线圈TCXS113）	1 A/m ~ 1200 A/m 1.26 μT ~ 1512 μT
磁场输出精度	误差小于设置输出值的1 dB （极小磁场强度如1 A/m需试验前手动调节校准）
电流波形	50 Hz/60 Hz 正弦波
电流畸变率	<5%
波形间隔时间	1 s ~ 9999 s
MFS 400试验持续时间	1 A/m ~ 100 A/m持续 100 A/m~ 400 A/m (1 s ~10 s短时)
MFS 1200试验持续时间	1 A/m ~ 400 A/m持续 400 A/m~ 1200 A/m (1 s ~10 s短时)
触发方式	自动、手动、外部信号触发
磁场线圈形状	1 m*1 m或其他

通用参数

产品配件

选配主机

1	组合式抗扰度测试仪	型号：CCS600x 满足IEC61000-4-8标准磁场强度持续最高可达400A/m 磁场强度短时最高可达1200A/m
2	工频磁场干扰模拟器	型号：MFS400 搭配MFT400和TCXS111使用磁场强度持续最高可达100A/m 磁场强度短时最高可达400A/m
3	工频磁场干扰模拟器	型号：MFS1200 搭配MFT1200和TCXS113使用磁场强度持续最高可达400A/m 磁场强度短时最高可达1200A/m

选配附件

标配附件

电源线、保险丝、测试线、接地线、并口线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配模块

序号	型号	磁场强度
1	MFT400	最高可达400A/m
2	MFT1200	最高可达1200A/m
注意:模块需搭配主机使用,详情见选配主机

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

工作电源范围	AC 220 V，± 10%，50 Hz /60 Hz
保险丝	6 A
最大功耗	100 W
辅助接口	D-sub 25pin
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	MFT 6U 450 mm(W)280 mm(H)620 mm(D)
仪器重量	MFT 6U约 70 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

1	磁场线圈	型号：TCXS111 磁场强度：1A/m~400A/m 1.26μT~504μT 线圈因数(典型)：0.87 线圈匝数：单匝磁场方向：90°/180° 最大通流能力：AC120AMax.持续测试时间：≤100A/m持续,8h ＞100A/m短时,10s 频率范围：50Hz/60Hz 线圈尺寸：1000mm(D)1000mm(W) 整体线圈尺寸(含固定轴)：1400mm(D)1000mm(W) 线圈高度可调行程：500mm 包装尺寸：1500mm(D)1250mm(W)200mm(H) 重量：约10kg
2	磁场线圈	型号：TCXS113 磁场强度：1A/m~1200A/m 1.26μT~1512μT 线圈因数(典型)：0.87 线圈匝数：三匝磁场方向：90°/180° 最大通流能力：AC460AMax.持续测试时间：≤400A/m持续,8h ＞400A/m短时,10s 频率范围：50Hz/60Hz 线圈尺寸：1000mm(D)1000mm(W) 整体线圈尺寸(含固定轴)：1400mm(D)1000mm(W) 线圈高度可调行程：500mm 包装尺寸：1350mm(D)1100mm(W)100mm(H)
3	抗扰度测试软件	型号：Corelab 兼容Windows7/8/10/11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列,一键进行测试,操作简单。可设置客户信息,自动生成测试报告,并支持测试报告的导出,方便用户记录实时数据。
