产品持续优化升级，外观及技术规格以实际交付产品为准，如有变更恕不另行通知。

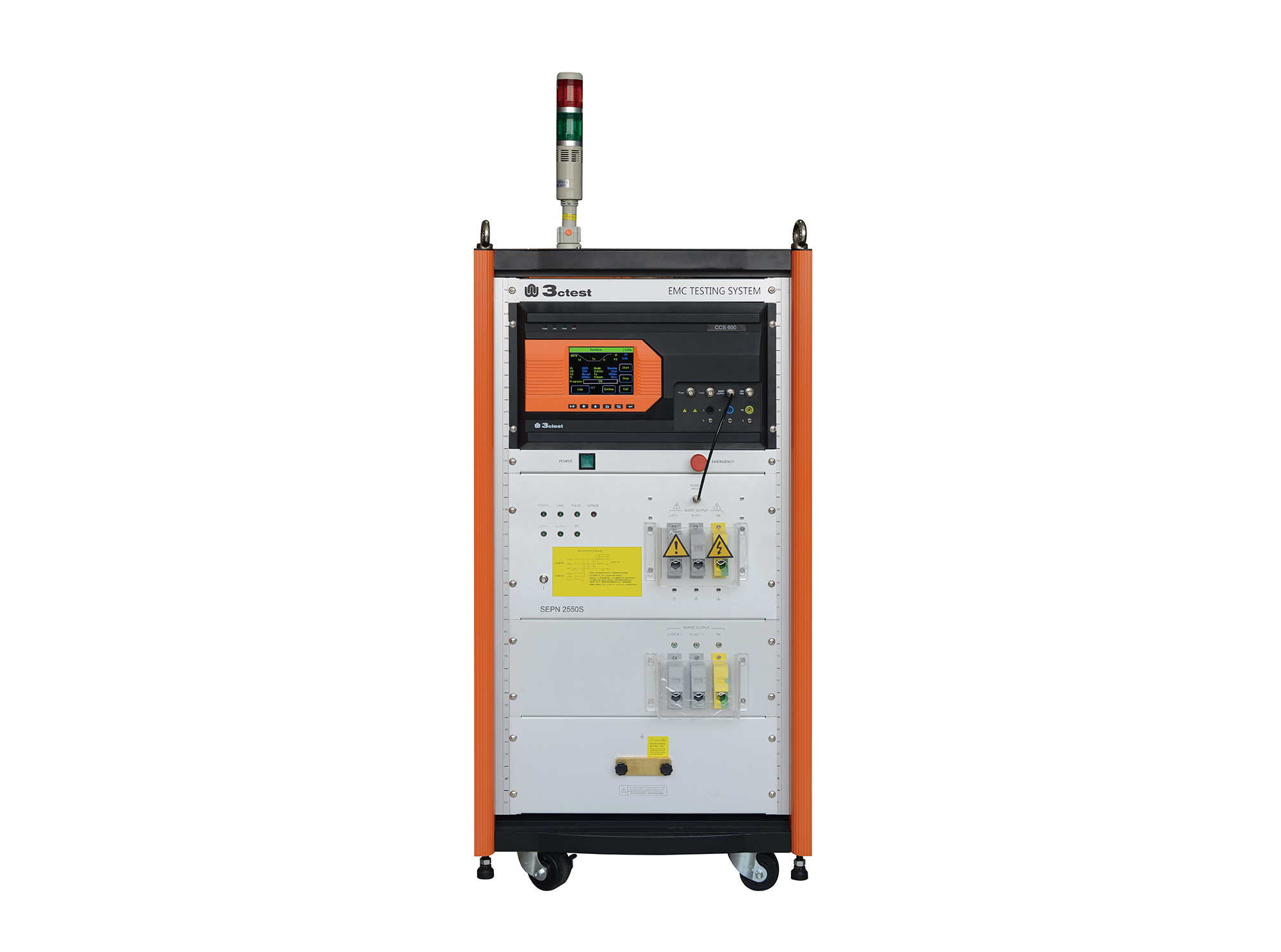

高压大功率组合式耦合/去耦网络

SEPN 2550S

SEPN 2550S能够将标准规定的干扰耦合到EUT电源线上，EUT最大带载能力DC 100 V /50 A 、AC 250 V/50 A单相，可配套本公司CCS、CWS、EFT、RWS系列仪器使用。

产品概述

SEPN 2550S是根据IEC/EN 61000-4-4/-5/-12和GB/T 17626.4/5/12 标准要求设计的高压大功率组合式耦合/去耦网络，适用于脉冲群、浪涌、振铃波抗扰度测试。该网络能够将标准规定的干扰耦合到EUT电源线上，EUT最大带载能力DC 100 V /50 A 、AC 250 V/50 A单相，可配套本公司CCS、CWS、EFT、RWS系列仪器使用。

产品特点

> EUT最大负载电压AC 250 V（线-线）单相， DC 100 V

> EUT负载电流0 ~ 50 A

> 脉冲群最大耦合电压5.5 kV

> 浪涌最大耦合电压10.0 kV

> 振铃波最大耦合电压8.0 kV

> 支持自动选择耦合路径和相位角度

> 支持EUT过流保护功能

> 支持脉冲耦合路径LED灯指示

> 配备急停按钮，可紧急切断EUT供电及高压耦合路径

产品标准

IEC标准

GB/GB-T标准

EN标准

应用行业

产品参数

技术参数

IEC/EN 61000-4-4脉冲群参数
最大测试电压	6.0 kV
CDN端口电压	0.25 kV ~ 5.5 kV ± 10%（6 kV 发生器）
相位同步	0° ~ 360°
耦合路径	L、N、PE、DC+、DC-
耦合模式	全自动
耦合电容	33 nF
耦合衰减	< 2 dB
脉冲群注入端口	SHV接头
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的10%
IEC/EN 61000-4-5浪涌参数
最大测试电压	10.0 kV
CDN端口电压	0.25 kV ~ 10.0 kV ± 10%（10 kV 发生器）
相位同步	0° ~ 360°
耦合路径	L、N、PE、DC+、DC-
耦合模式	全自动
耦合电容	9 nF，18 nF
耦合电阻	10 Ω，0 Ω
耦合衰减	< 2 dB
浪涌注入端口	4 mm香蕉头
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
IEC/EN 61000-4-12振铃波参数
最大测试电压	8.0 kV
CDN端口电压	0.25 kV ~ 8.0 kV ± 10%（8 kV 发生器）
相位同步	0° ~ 360°
耦合路径	L、N、PE、DC+、DC-
耦合模式	全自动
耦合电容	9 nF
耦合衰减	< 2 dB
振铃波注入端口	4 mm香蕉头
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍

通用参数

产品配件

标配附件

说明书、电源线、测试线、接地线、保险丝（备用件）、RF射频电缆、CN25线、 EFT测试转接头

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

EUT负载电压	Max AC 250 V（线-线）50 Hz /60 Hz 单相 Max DC 100 V
EUT负载电流	0 ~ 50 A
EUT电源投切方式	自动投切
工作电源	AC 220 V ±10%，50 Hz /60 Hz
保险丝	6 A
最大功耗	200 W
辅助接口	D-sub 25p
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机柜尺寸	22U机柜，600（W）×1,250（H）×800（D）mm
重量	约100 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

脉冲群校准件
1	脉冲群校准套件	型号：EFT-CA-KIT(SHV) 包含：衰减器 TFB 500(SHV)：阻抗50 Ω，500：1 衰减器 TFB 1000(SHV)：阻抗1,000 Ω，1,000:1 高压射频连接器：SHV-BNC-JJ BNC转香蕉插头：BNC(K)-2BP(J) RF射频电缆
浪涌校准件
1	高压差分探头	型号：VCF-80 最大脉冲电压：8 kV 衰减比：1,000：1
2	宽带电流监测钳	型号：CM 0220M 最大峰值电流：20 kA 灵敏度：0.01 V/A
振铃波校准件
1	高压差分探头	型号：VCF-80 最大脉冲电压：8 kV 衰减比：1,000：1
2	宽带电流监测钳	型号：CM 0103M 最大峰值电流：5 kA 灵敏度：0.1 V/A
