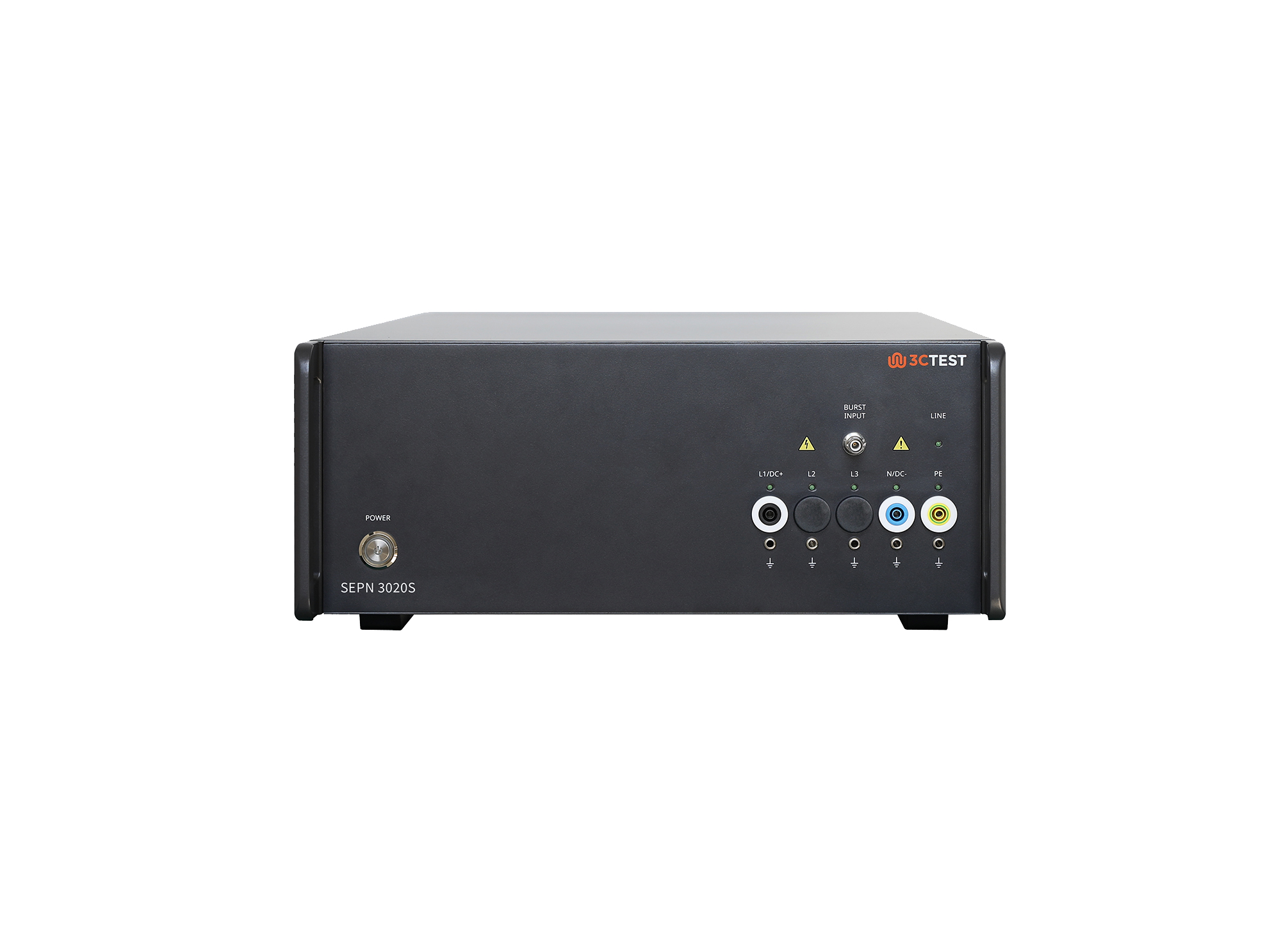

高压大功率组合式耦合/去耦网络

SEPN 3020S

SEPN 3020S是根据IEC/EN 61000-4-4/-5/-12和GB/T 17626.4/5/12 标准要求设计的高压大功率组合式耦合/去耦网络，适用于脉冲群、浪涌、振铃波抗扰度测试。该网络能够将标准规定的干扰耦合到EUT电源线上，EUT最大带载能力DC 300 V /20 A 、AC 300 V/20 A单相，可配套本公司CCS、CWS、EFT、RWS系列仪器使用。

> EUT最大负载电压AC 300 V（线-线）单相， DC 300 V

> EUT负载电流0 ~ 20 A

> 脉冲群最大耦合电压5.5 kV

> 浪涌最大耦合电压8.0 kV

> 振铃波最大耦合电压8.0 kV

> 支持自动选择耦合路径和相位角度

> 支持脉冲耦合路径LED灯指示
