组合式耦合/去耦网络

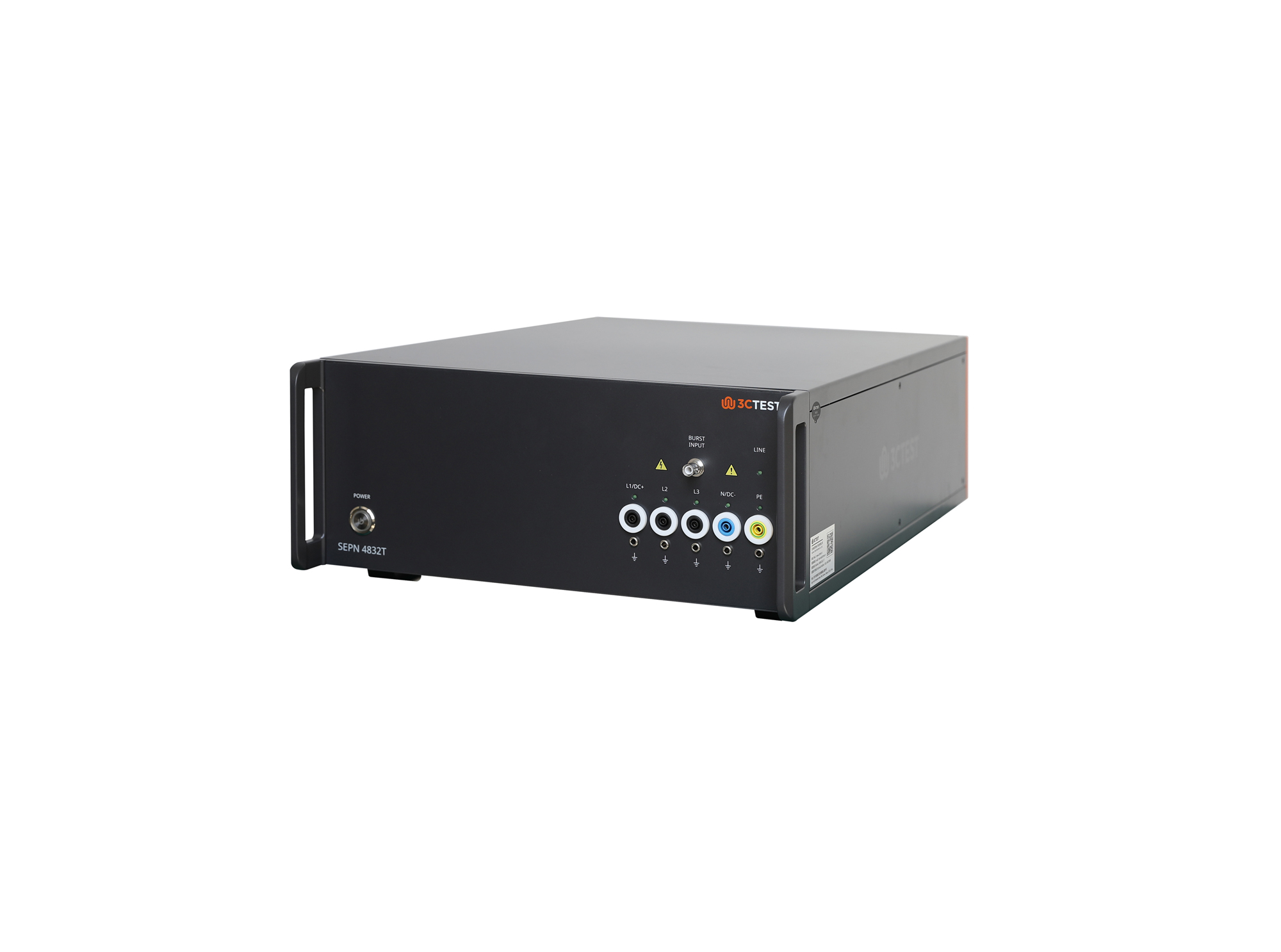

SEPN 4832T(F5032)

SEPN 4832T组合式耦合/去耦网络，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS、EFT、RWS系列仪器使用，EUT最大带载能力AC 480 V 32 A三相五线、DC 500 V 32 A。

产品概述

SEPN 4832T组合式耦合/去耦网络，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS、EFT、RWS系列仪器使用，EUT最大带载能力AC 480 V 32 A三相五线、DC 500 V 32 A。其他EUT电压、电流等级，可以根据客户要求定制。

产品特点

> EUT交流负载能力AC 480 V 32 A三相五线

> EUT直流负载能力DC 500 V 32 A

> 电流范围0 A ~ 32 A

> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切

> 任意线路的相位角度迭加

> 耦合路径指示灯显示功能

> 耦合电阻可选IEC标准或自定义方式

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

技术参数

网络类型	全自动三相耦合/去耦网络
EUT带载能力	Max AC 480 V、32 A、50/60 Hz三相五线
EUT带载能力	Max DC 500 V、32 A
电流范围	0 A ~ 32 A
耦合路径	L1、L2、L3、N、PE任意组合路径，自动投切
相位同步	L1、L2、L3、N、PE任意线路相位角度迭加
EUT电源投切方式	全自动网络自动投切
电快速瞬变脉冲群参数IEC 61000-4-4
耦合波形	5/50 ns
网络端口试验电压范围	0.25 kV ~ 5.5 kV ± 10%
50 Ω校准波形	上升时间t_r：5.5 ns ± 1.5 ns
50 Ω校准波形	脉冲宽度t_w：45 ns ± 15 ns
脉冲频率	0.1 kHz ~ 1,000 kHz
脉冲群持续时间	0.075 ms ~ 750 ms
试验模式	可选排程模式
极性	正、负、先正后负
耦合电容	33 nF
浪涌参数IEC 61000-4-5
耦合波形	1.2/50 μs，8/20 μs组合波
网络端口试验电压范围	0.25 kV ~ 6 kV ± 10%
网络端口试验电流范围	0.125 kA ~ 3 kA ± 10%
开路电压波形参数（线对线≤16 A）*	波前时间：1.2 μs ± 30%
开路电压波形参数（线对线≤16 A）*	持续时间：50 μs ± 20%
短路电流波形参数（线对线）	波前时间：8 μs ± 20%
短路电流波形参数（线对线）	持续时间：20 μs ± 20%
浪涌输入端口	4 mm香蕉头
耦合电容	9 μF、18 μF
耦合电阻	10 Ω、0 Ω
耦合衰减	<2 dB（发生器自动补偿）
去耦网络电源端口残余浪涌电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
*注意：持续时间与EUT的电流和脉冲耦合路径相关，具体请参考标准
振铃波参数IEC 61000-4-12
开路输出电压（Pk₁）	0.25 kV ~ 6 kV ± 10%
开路电压振荡频率（1/T）	100 kHz ± 10%
开路电压上升时间 (T₁，10% ~ 90%)	Pk₁处0.5 μs ± 30%
开路电压衰减率	0.4≤Pk₂/Pk₁≤1.1 0.4≤Pk₃/Pk₂≤0.8 0.4≤Pk₄/Pk₃≤0.8
短路电流上升时间 (T₁，10% ~ 90%)	Pk₁处0.2 μs ~ 1 μs
开路电压（Pk₁）6000 V时，短路电流（Pk₁）	12 Ω时500 A ± 10%
开路电压（Pk₁）6000 V时，短路电流（Pk₁）	30 Ω时200 A ± 10%
输出阻抗	12 Ω、30 Ω

通用参数

产品配件

标配附件

三芯电源线、保险丝、测试线、射频电缆、扁平接地线、CN25线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配主机发生器

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：多功能组合式抗扰度测试仪下一页：高压大功率组合式耦合/去耦网络返回列表

EUT电源输入/输出端口	4 mm香蕉头
工作电源范围	AC 100 ~ 240 V，50/60 Hz
保险丝	6 A
最大功耗	100 W
辅助接口	D-sub 25pin
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	4U 445mm(W)193mm(H)672mm(D)
仪器重量	约42 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

1	多功能抗扰度测试仪	CCS系列发生器，可与外置SEPN系列网络配套使用，实现雷击浪涌、振铃波、脉冲群测试。
2	组合波雷击浪涌模拟器	CWS系列发生器，可与外置SEPN系列网络配套使用，实现雷击浪涌测试。
3	电快速瞬变脉冲群发生器	EFT系列发生器，可与外置SEPN系列网络配套使用，实现脉冲群测试。
4	振铃波模拟器	RWS系列发生器，可与外置SEPN系列网络配套使用，实现振铃波测试。

1	宽带电流检测钳	型号：CM 0220M 最大峰值电流：20 kA 灵敏度：0.01 V / A
2	差分探头	型号：VCF-80 最大脉冲电压：8 kV 衰减比：1,000：1
3	脉冲群校准套件	型号：EFT-CA-KIT(SHV) TFB 500(SHV)：阻抗50 Ω，500:1 TFB 1000(SHV)：阻抗1,000 Ω，1,000:1 输入端口：SHV(母) 输出端口：BNC(母)
4	抗扰度测试软件	型号：CoreLab 支持 Windows 7/8/10/11，支持以太网接口支持测试序列测试，操作简便，可生成并导出测试报告。
