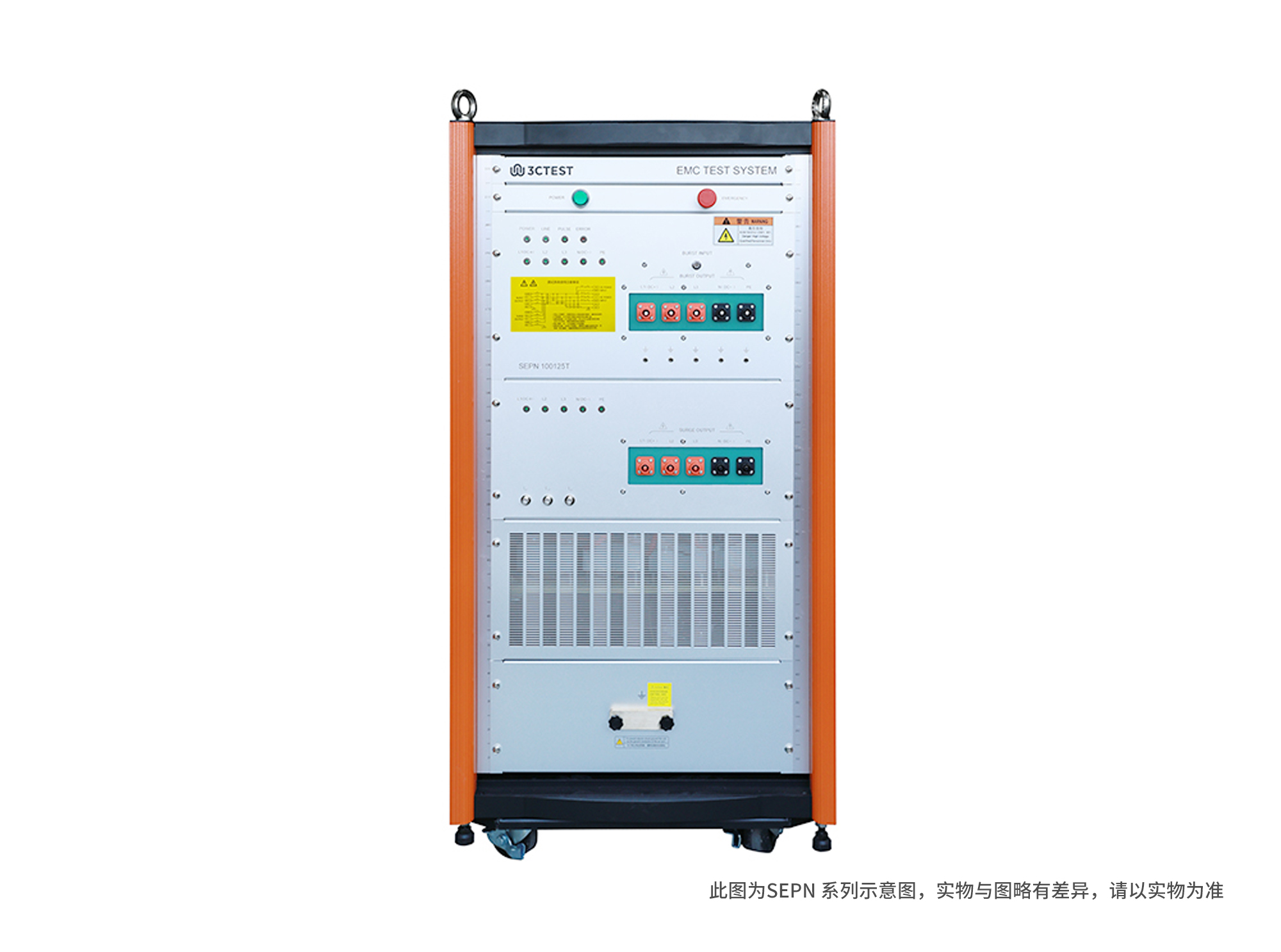

高压大功率组合式耦合/去耦网络

SEPN 2216S

SEPN系列高压大功率组合式耦合/去耦网络符合IEC 61000-4-4、IEC 61000-4-5和IEC 61000-4-12标准，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS、EFT、RWS系列仪器使用，EUT最大带载能力DC 1500 V 125 A 、AC 1000 V 125 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

SEPN系列产品按最高耦合电压与最大带载能力划分，主要提供6U、22U、35U三种体积规格，选购时需要保证最高耦合电压不低于发生器最大输出电压。

产品特点

> 最大耦合电压10 kV(1.2/50 μs)、耦合电流5 kA(8/20 μs)

> EUT直流带载能力最大DC 1500 V 125 A（支持定制其他或更大规格）

> EUT交流带载能力最大AC 1000 V 125 A三相五线（支持定制其他或更大规格）

> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切

> 任意线路的相位角度迭加

> 耦合路径显示（指示灯）

> 耦合电阻可选IEC标准或自定义方式

> 采用拔插式绝缘插头，既安全又便捷

> 急停按钮自动切断EUT供电及高压耦合路径

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

技术参数

网络类型	全自动/手动、单相/三相耦合/去耦网络
EUT带载能力	Max DC 1500 V 125 A
EUT带载能力	Max AC 1000 V 125 A 50/60 Hz 三相五线
耦合路径	L1、L2、L3、N、PE，任意组合路径，自动投切
相位同步	L1、L2、L3、N、PE，任意线路相位角度迭加
EUT电源投切方式	全自动网络自动投切手动网络电源输入输出直通，无投切开关

脉冲群参数IEC 61000-4-4

浪涌参数IEC 61000-4-5

振铃波参数IEC 61000-4-12

通用参数

产品配件

标配附件

电源线、保险丝、测试线、接地线、CN25线、射频电缆、浪涌校准测试线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配主机发生器

选配附件

产品选型

SEPN系列选型指南

序号	型号	脉冲耐压及EUT带载能力
1	SEPN 2216S	最高脉冲耐压6 kV 、单相AC 220 V 16 A，DC 220 V 16 A
2	SEPN 2232S	最高脉冲耐压6 kV 、单相AC 220 V 32 A，DC 250 V 32 A
3	SEPN 2550S	最高脉冲耐压6 kV 、单相AC 250 V 50 A，DC 250 V 50 A
4	SEPN 3816TM	最高脉冲耐压6 kV 、三相AC 380 V 16 A，DC 380 V 16 A
5	SEPN 3816T	最高脉冲耐压6 kV 、三相AC 380 V 16 A，DC 220 V 16 A
6	SEPN 3832T	最高脉冲耐压6 kV 、三相AC 380 V 32 A，DC 380 V 32 A
7	SEPN 38125T	最高脉冲耐压10 kV 、三相AC 380 V 125 A，DC 450 V 125 A
8	SEPN 38200T	最高脉冲耐压10 kV 、三相AC 380 V 200 A，DC 1000 V 200 A
9	SEPN 4516S	最高脉冲耐压6 kV 、单相AC 450 V 16 A，DC 450 V 16 A
10	SEPN 4520S	最高脉冲耐压6 kV 、单相AC 450 V 20 A，DC 450 V 20 A
11	SEPN 4532T	最高脉冲耐压6 kV 、三相AC 450 V 32 A，DC 220 V 16 A
12	SEPN 4532Ta	最高脉冲耐压6 kV 、三相AC 450 V 32 A，DC 450 V 32 A
13	SEPN 45125T	最高脉冲耐压10 kV 、三相AC 450 V 125 A，DC 450 V 125 A
14	SEPN 45150D	最高脉冲耐压10 kV 、单相DC 450 V 150 A
15	SEPN 6916T	最高脉冲耐压6 kV 、三相AC 690 V 16 A，DC 220 V 16 A
16	SEPN 6932T	最高脉冲耐压6 kV 、三相AC 690 V 32 A，DC 1000 V 32 A
17	SEPN 6963T	最高脉冲耐压10 kV 、三相AC 690 V 63 A，DC 1000 V 63 A
18	SEPN 69125T	最高脉冲耐压10 kV 、单相AC 690 V 125 A，DC 1500 V 125 A
19	SEPN 69200T	最高脉冲耐压10 kV 、三相AC 690 V 200 A，DC 1500 V 200A
20	SEPN 10050D	最高脉冲耐压10 kV 、单相DC 1000 V 50 A
21	SEPN 100125T	最高脉冲耐压10 kV 、三相AC 1000 V 125 A，DC 1500 V 125 A
22	SEPN 100200T10	最高脉冲耐压10 kV 、三相AC 1000 V 200 A，DC 1500 V 150 A
注：脉冲群最高脉冲电压为5.5 kV

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：多功能组合式抗扰度测试仪下一页：高压大功率组合式耦合/去耦网络返回列表

网络端口试验电压范围	0.25 kV ~ 5.5 kV (±10%)
50 Ω校准波形	5 ± 1.5 ns, 50 ns ± 15 ns
1000 Ω校准波形	5 ± 1.5 ns, 50 ns(- 15 / + 100 ns)
脉冲频率	0.1 kHz ~ 1000 kHz
脉冲群持续时间	0.075 ms ~ 750 ms
试验模式	可选排程模式
极性	正、负、先正后负
耦合电容	33 nF

试验电压范围	0.25 kV ~ 10 kV ± 10%（10 kV发生器）
试验电流范围	0.125 kA ~ 5 kA ± 10%（10 kV发生器）
开路电压波形参数	波前时间：1.2 μs ± 30%
开路电压波形参数	持续时间：50 μs ± 20%
短路电流波形参数（2 Ω）	波前时间：8 μs ± 20%
短路电流波形参数（2 Ω）	持续时间：20 μs ± 20%
耦合电容	9 μF、18 μF
耦合电阻	10 Ω、0 Ω
耦合衰减	<2 dB（发生器自动补偿）
去耦网络电源端口残余浪涌电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍

开路输出电压(Pk1)	0.25 kV ~ 8 kV ± 10%（8 kV发生器）
开路电压振荡频率(1/T)	100 kHz ± 10%
开路电压上升时间 (T1,10% ~ 90%)	Pk1处0.5 μs ± 30%
开路电压衰减率	0.4 ≤ Pk2/Pk1 ≤ 1.1 0.4 ≤ Pk3/Pk2 ≤ 0.8 0.4 ≤ Pk4/Pk3 ≤ 0.8
短路电流上升时间 (T1,10% ~ 90%)	Pk1处0.2 μs ~ 1 μs
开路电压(Pk1)8000 V时，短路电流(Pk1)	12 Ω时666.6 A ± 10%; 30 Ω时266.6 A ± 10%
输出阻抗	12 Ω、30 Ω

EUT电源输入/输出端口	拔插式绝缘插头
工作电源范围	AC 220 V，±10%，50/60 Hz
保险丝	6 A
最大功耗	500 W
辅助接口	D-sub 25pin
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	6U 450 mm(W)280 mm(H)620 mm(D) 22U 600 mm(W)1250 mm(H)800 mm(D) 35U 600 mm(W)1850 mm(H)800 mm(D)
仪器重量	6U约 40 kg 22U约 140 kg 35U约 180 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

型号	IEC 61000-4-4	IEC 61000-4-5	IEC 61000-4-8	IEC 61000-4-9	IEC 61000-4-11	IEC 61000-4-12	IEC 61000-4-29	CDN单相三线网络	CDN三相五线网络
EFT 500系列	·							·	·
EFT 600系列	·							·	·
CWS 600系列		·		·				·	·
CWS 800系列		·		·				·
CWS 1000系列		·		·				·
CCS 500系列	·	·	·	·	·	·	·	·
CCS 600系列	·	·	·	·	·	·	·	·
CCS 800系列	·	·	·	·	·	·	·	·
CCS 1000系列	·	·	·	·	·		·	·
RWS系列						·			·

1	宽带电流监测钳	型号：CM 0301M 峰值电流：200 kA，灵敏度：0.001 V/A 最大连续电流（有效值）：400 A 频率：10 Hz ~ 1 MHz 输出阻抗：50 Ω 最大6 A•s电荷量接口类型：BNC 尺寸：40 mm(ID)116 mm(OD)40 mm(T)
2	宽带电流监测钳	型号：CM 0220M 峰值电流：20 kA，灵敏度：0.01 V/A 最大连续电流（有效值）：150 A 频率：10 Hz ~ 20 MHz 输出阻抗：50 Ω 最大1 A•s电荷量接口类型：BNC 尺寸：40 mm(ID)116 mm(OD)40 mm(T)
3	差分探头	型号：VCF-80 最大脉冲电压：8 kV 衰减比：1000：1 测量精度：±2%±5m VDC 输入阻抗：30 kΩ 共模，60 kΩ 差模输出阻抗：50 Ω -3dB带宽：8 MHz 上升时间：40 ns 响应时间：30 ns 输出端子：同轴BNC连接器尺寸：260 mm(W)26 mm(H)160 mm(D) 重量：约900 g 满足雷击浪涌类仪器的开路电压波形校准
4	脉冲群校准套件	型号：EFT-CA-KIT(SHV) 脉冲群校准套件: EFT衰减器，满足脉冲群校准 TFB 500(SHV)：输入阻抗50 Ω、输出阻抗50 Ω、衰减54 dB TFB 1000(SHV)：输入阻抗1000 Ω、输出阻抗50 Ω、衰减60 dB ±3dB带宽：＞400 MHz 输入端口：SHV(母) 输出端口：BNC(母) 最大脉冲电压： TFB 500(SHV) 4.4 kV(受限于冲击能量) TFB 1000(SHV) 8.8 kV(受限于连接器) 高压射频连接器：SHV-BNC-JJ BNC转香蕉插头：BNC(K)-2BP(J) 尺寸：250 mm(W)77 mm(H)203 mm(D) 重量：约778 g
5	抗扰度测试软件	型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
