电流波耦合/去耦网络

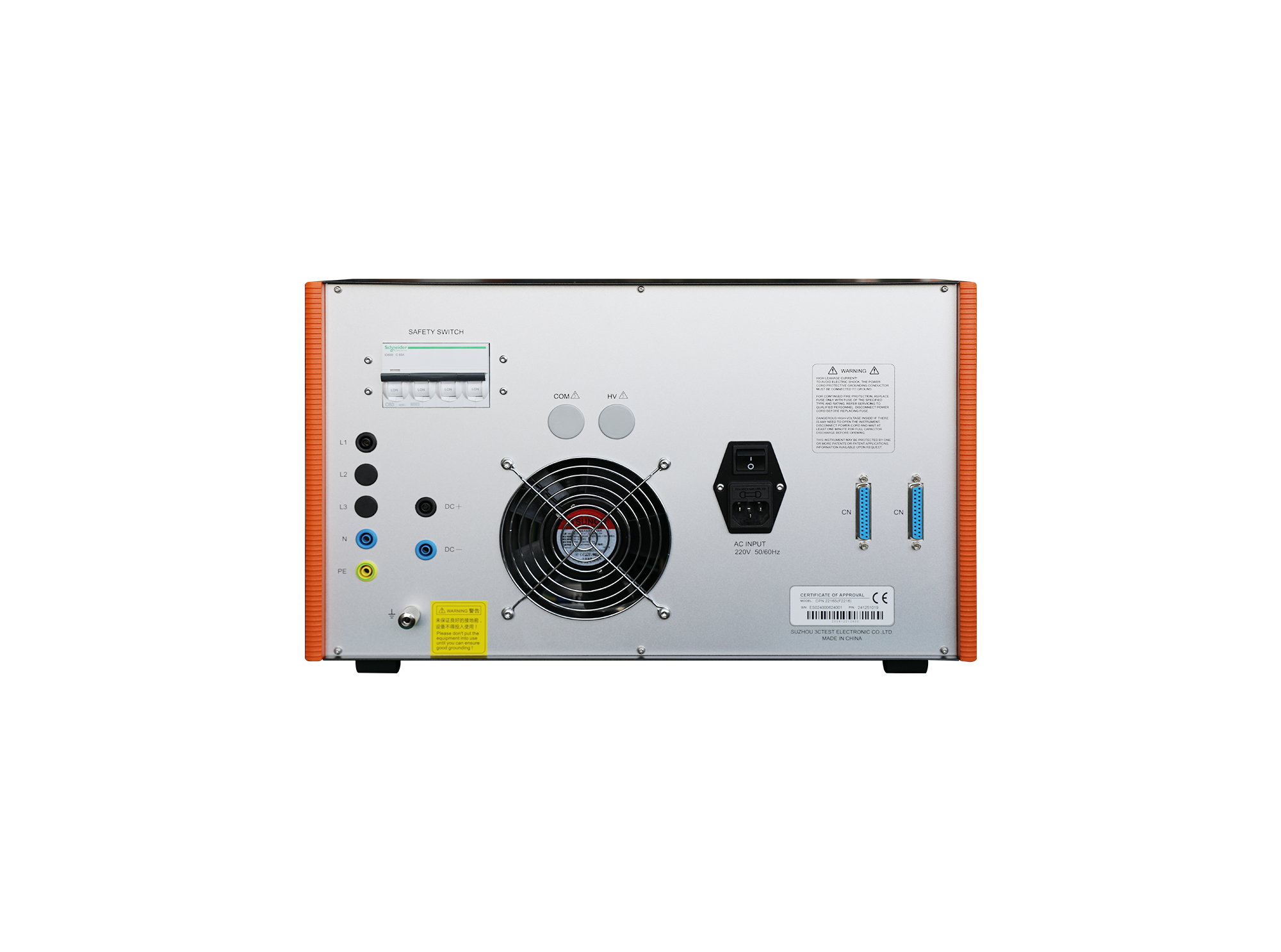

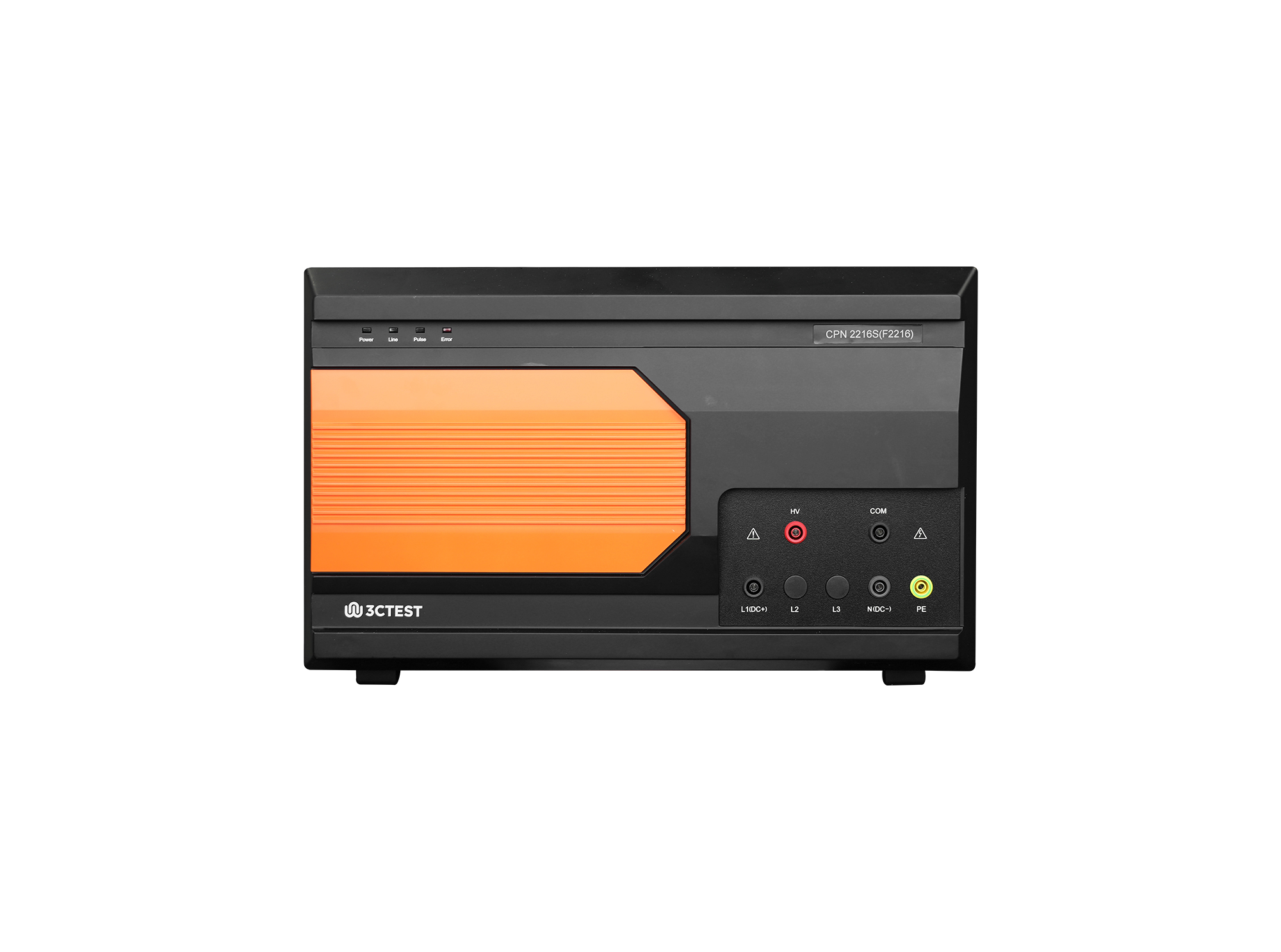

CPN 2216S

CPN 2216S电流波耦合/去耦网络，搭配S6系列发生器进行8/20 μs电流波形测试，耦合脉冲电流最高可达6 kA。EUT最大带载能力AC 220 V 16 A 单相、DC 220 V 16 A，设备操作简单快捷，可靠性强。

产品概述

产品特点

> EUT最大电压AC 220 V DC 220 V 16 A
> 符合EN/IEC 61643-11、GB/T 18802.11标准
> 耦合脉冲电流最高可达 6 kA
> 全自动耦合方式

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

技术参数

符合IEC 61643-11脉冲电流抗扰度测试技术参数
单相全自动耦合/去耦网络	符合 EN/IEC 61643-11、GB/T 18802.11 耦合脉冲电流波测试电流可达6 kA (8/20 μs) 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值
输出电流	最高可达6 kA(8/20 us)
耦合网络端口	L1、N、PE
耦合路径	L1、N、线路任意组合路径
耦合投切方式	自动投切
EUT带载能力	Max AC 220 V（L1、N、PE）、16 A
EUT带载能力	Max DC 220 V 16 A

通用参数

产品配件

标配附件

电源线、测试线、接地线、25芯数据线、出厂检验报告、说明书。

选配附件
