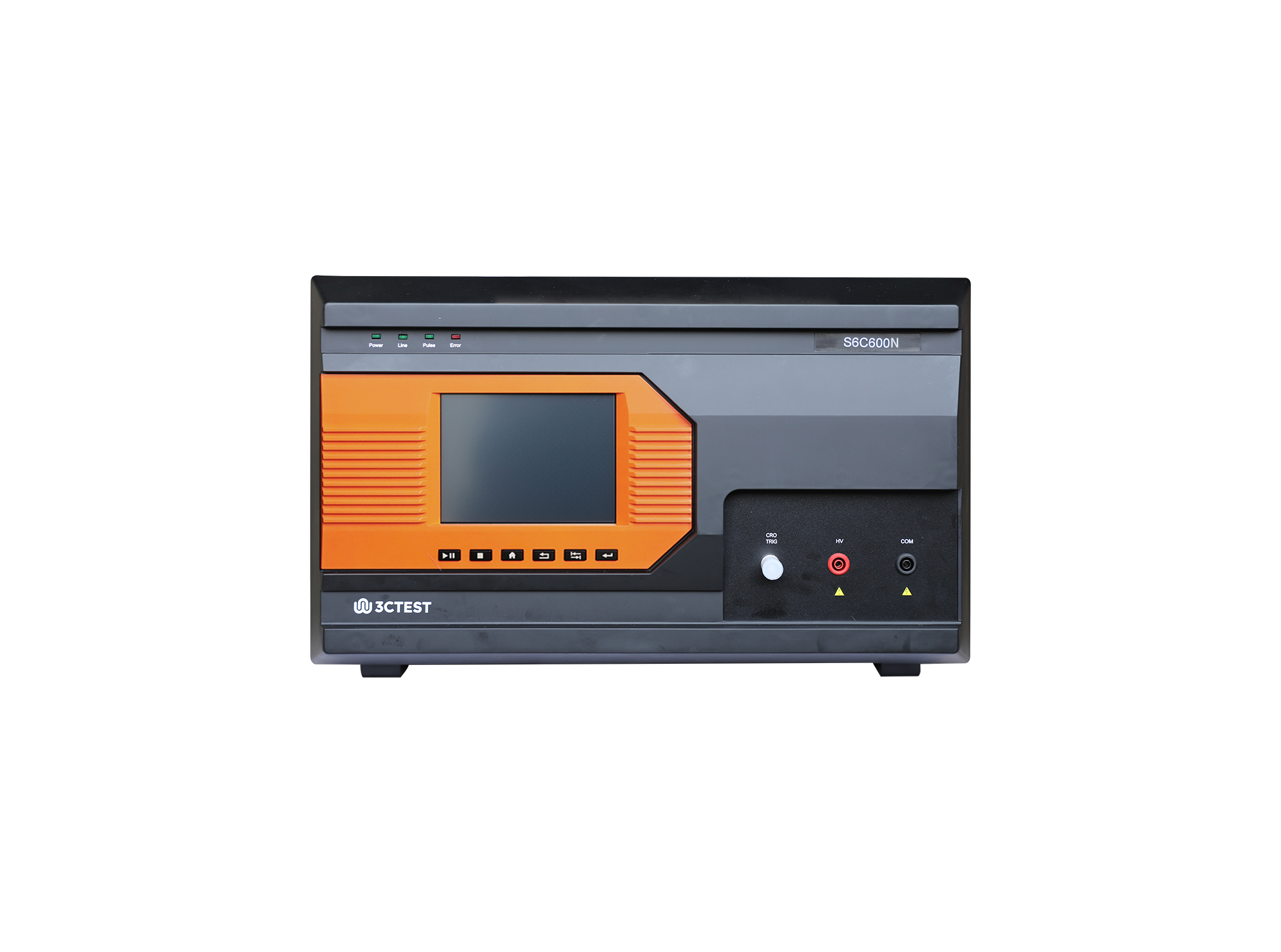

S6C600N是依据IEC 61643-11,GB/T 18802.11标准要求开发的一款新型冲击电流模拟器，它能够输出8/20μs脉冲电流波形，最高输出电流6kA。
S6C600N是依据IEC 61643-11,GB/T 18802.11标准要求开发的一款新型冲击电流模拟器，它能够输出8/20μs脉冲电流波形，最高输出电流6kA。产品特点:> 5.7寸彩色触摸屏前面板操作> 测试电流可达6 kA> 测试排程功能，操作简单> 系统内置故障报警系统
测试电流范围
20 A ~ 6000 A（±10%±1 A）
电流波前时间
8 μs ± 10%，波前时间定义：1.25*（10% ~ 90%）
电流半峰值时间
20 μs ± 10%，半峰值时间定义：1.18*（50% ~ 50%）
等效输出阻抗
≤14.5 Ω（20 A≤I＜200 A）
≤1 Ω（200 A≤I≤6000 A）
输出极性
正、负、先正后负
试验间隔
5 s ~ 180 s（最短时间取决于试验电压）
试验次数
1 ~ 10000
脉冲触发方式
手动、自动、外部触发
显示屏
5.7英寸TFT触摸屏
工作电源范围
AC 220 V，±10%，50 Hz ±5%
保险丝
6A
最大功耗
300 W
通讯方式
以太网LAN
外部触发输入
BNC, 5V TTL
CRO触发输出
运行控制输入
仪器接地连接方式
使用扁平接地线
机箱尺寸
6U L * W * H: 620 * 450 * 280 mm
仪器重量
约29 kg
环境范围
15 ℃ ~ 35℃
气压范围
86 kPa ~ 106 kPa
湿度范围
45% ~ 75%
电源线、测试线、接地线、保险丝、出厂检验报告、说明书。
CPN 2216S 电流波耦合去/耦网络：
耦合脉冲电流最高可达6 kA。EUT最大带载能力AC 220 V 16 A 单相、DC 220 V 16 A
