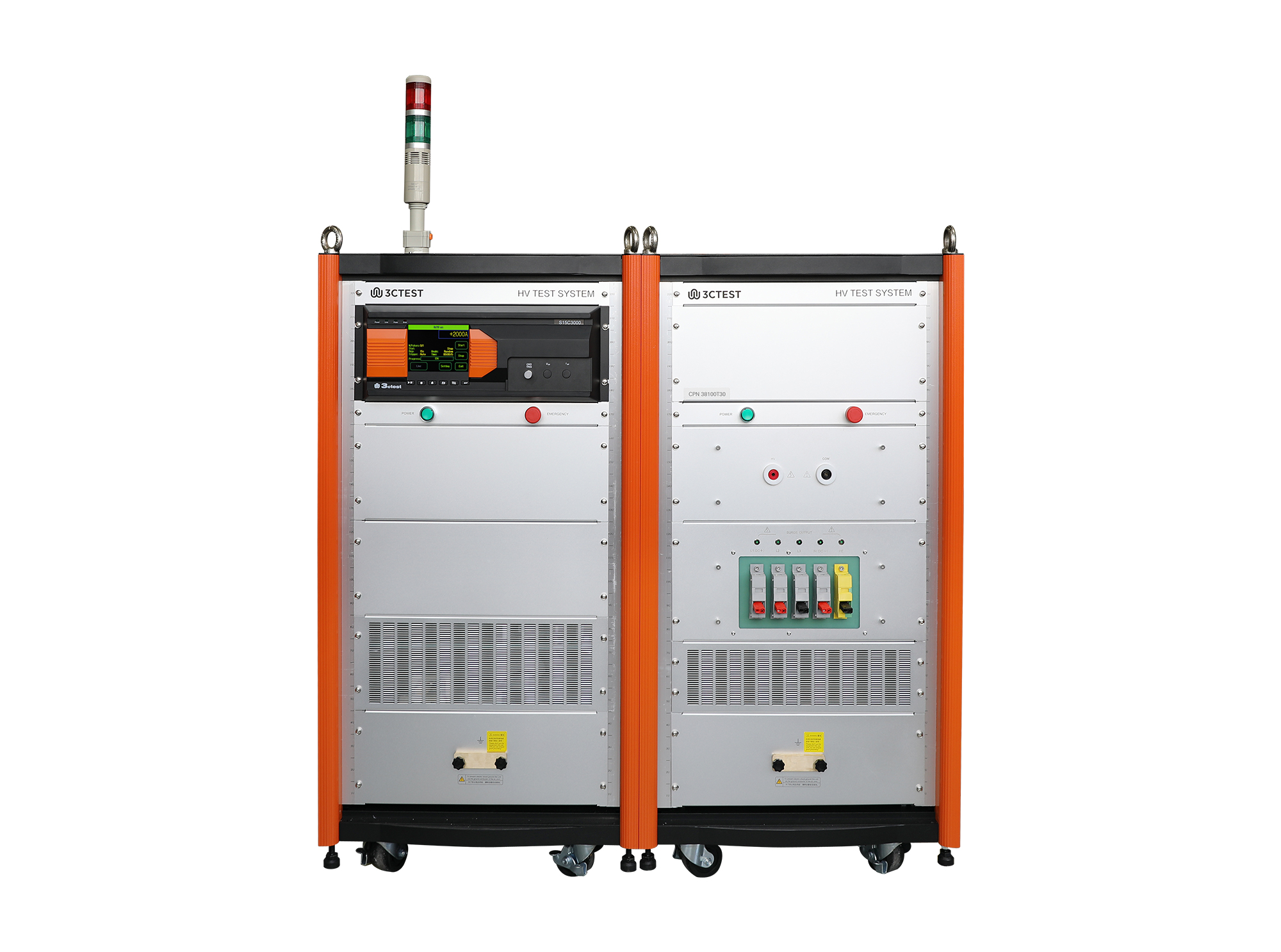

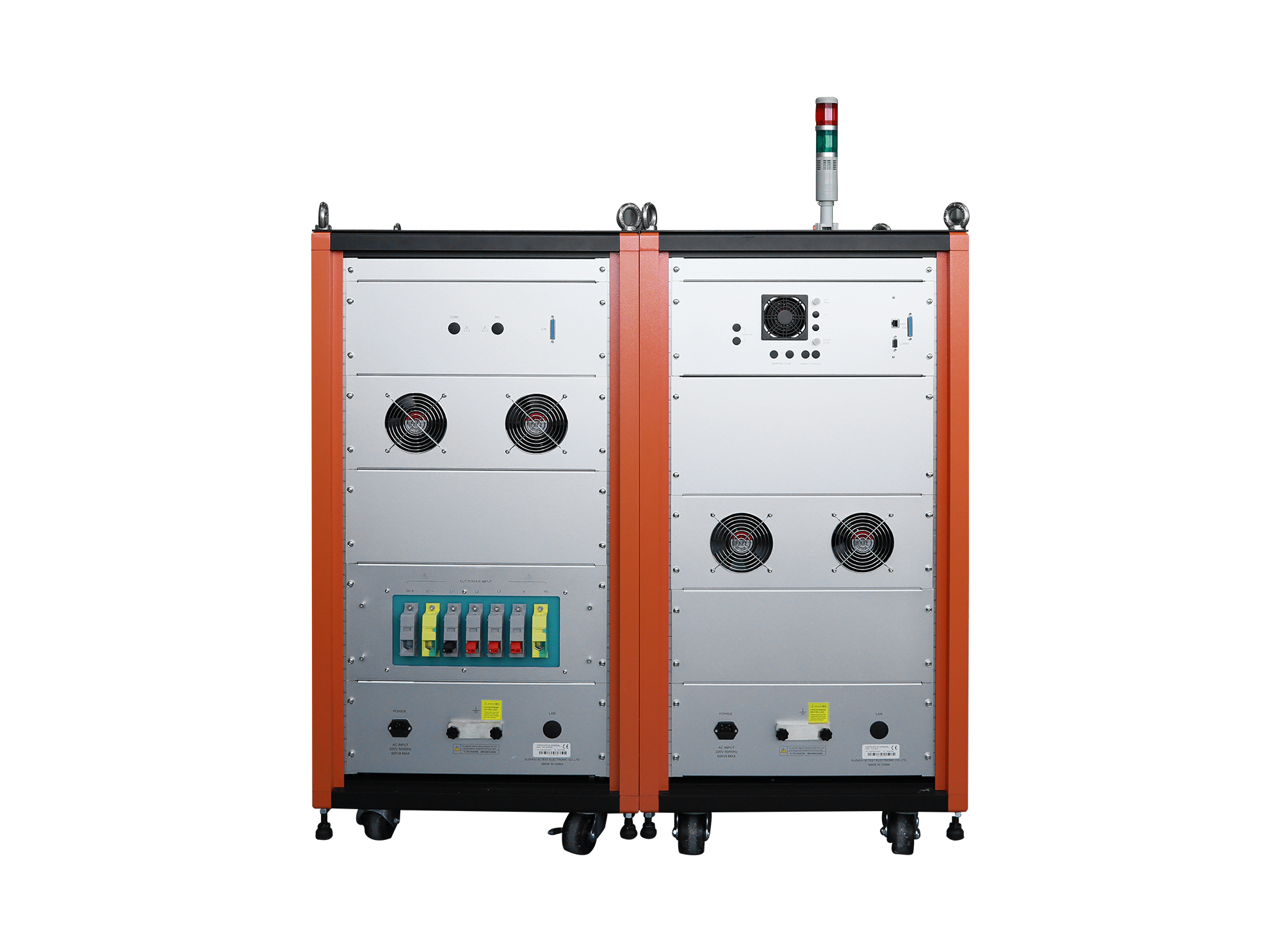

高压大功率冲击电流耦合/去耦网络

CPN 38100T30

CPN 38100T30高压大功率冲击电流耦合/去耦网络，搭配主机S15C3000进行8/20μs电流波形测试，耦合脉冲电流最高可达30 kA。EUT最大带载能力AC 380V 100A三相五线、DC 380V 100A，设备操作简单快捷，可靠性强。

产品特点

> EUT最大带载能力AC/DC 380 100A

> 耦合脉冲电流最高可达 30kA
> 操作便捷，全自动耦合方式
> 以太网LAN通讯，稳定可靠

产品标准

IEC标准

GB/T标准

应用行业

产品参数

技术参数

三相全自动耦合/去耦网络	符合 EN/IEC 61643-11、GB/T 18802.11
	耦合脉冲电流波测试
	电流可达30kA (8/20 μs)
	注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值
输出电流	1.5KA ~ 30KA（±10%）
输出电流	注：1.5KA取决于气体放电管的击穿电压
耦合网络端口	L1（DC+）、L2、L3、N（DC-）、PE
耦合路径	L1（DC+）、L2、L3、N（DC-）、PE线路任意组合路径
耦合投切方式	自动投切
耦合器件	气体放电管耦合
EUT带载能力	Max AC 380V 100A
EUT带载能力	Max DC 380V 100A

通用参数

产品配件

标配附件

测试线、保险丝、电源线、接地线、出厂报告、说明书。

标配设备
