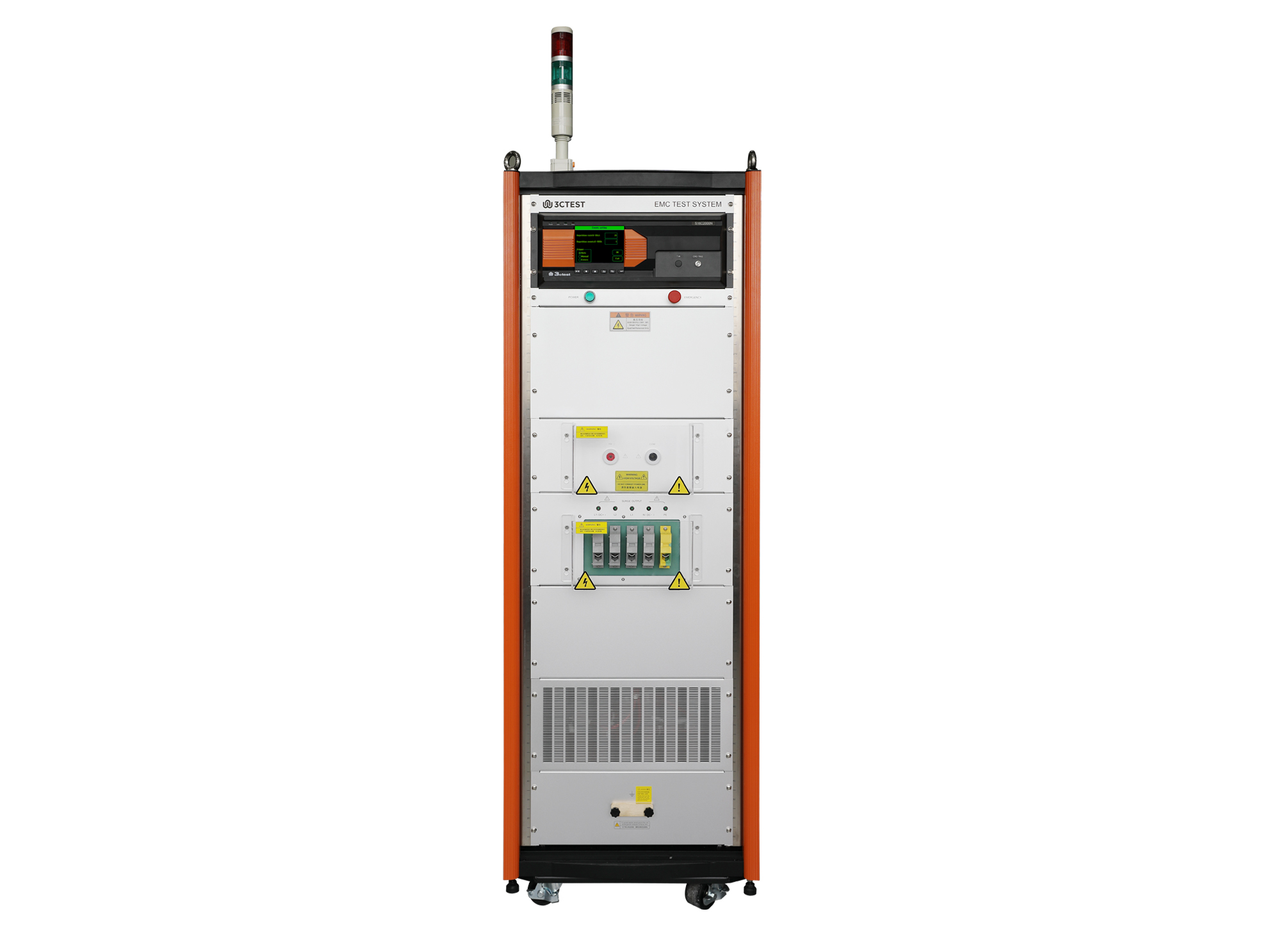

冲击电流模拟器

S16C2000N

S16C2000N冲击电流模拟器，基于3CTEST全新一代控制平台，依据YD-T 944-2007、GB 18802.11-2020/IEC 61643-11:2011标准设计。产品可输出8/20 μs电流波，脉冲电流可达20 kA。

产品概述

S16C2000N冲击电流模拟器，基于3CTEST新一代控制平台，依据YD-T 944-2007、GB 18802.11-2020/IEC 61643-11:2011标准设计。产品可输出8/20 μs电流波，脉冲电流可达20 kA。内置三相耦合/去耦网络，只需在参数设置页面进行试验需求设置，即可完成各种测试，具有系统集成度高、测试过程自动执行、操作简便、可靠性强等优点。适用于新能源、储能系统、电动汽车测试、可靠性测试等电气设备耐电流冲击的应用场景。

产品特点

> 5.7英寸彩色触摸屏前面板操作

> 测试电流最大可达20 kA

> 内置三相耦合/去耦网络

> 测试排程功能，操作简单

> LAN通讯接口，可实现远程控制

产品标准

IEC标准

IEC 61643-11

GB/T标准

GB/T 18802.11

其他标准

YD/T 944

应用行业

产品参数

技术参数

试验电流范围	1 kA ~ 20 kA ，±10%
充电电压	≤ 16 kV
电流波形	波前时间：8 μs± 10% 半峰值时间：20 μs± 10% 波前时间定义为：1.25（10% ~ 90%）半峰值时间定义为：1.18（50% ~ 50%）
输出极性	正极、负极、先正后负
源输出阻抗	≤ 0.8 Ω
重复率（单次脉冲时间）	14 s ~ 200 s（最短时间取决于测试电流值）
试验次数	1 ~ 999 次
触发方式	手动、自动、外部触发
EUT带载能力	三相五线 AC 690 V（线电压）/100 A（电流全兼容） DC 1,500 V/100 A（电流全兼容）
EUT电源投切方式	自动投切
EUT耦合路径	L1、L2、L3、N、PE任意组合路径
耦合方式	GDT间隙耦合
去耦方式	LC去耦，去耦电感＜0.5 mH

通用参数

产品配件

标配附件

说明书、测试线、保险丝、电源线、扁平接地线、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：冲击电流模拟器下一页：暂无返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V，±10%，50/60 Hz
保险丝	10 A
最大功耗	1,500 W
通讯方式	以太网LAN
外部控制方式	25针并口线
外部触发输入	BNC, 5 V TTL
运行控制输入	BNC, 5 V TTL
仪器接地连接方式	使用扁平接地线
机箱尺寸	35U 600 mm（W）1,850 mm（H）800 mm（D）
仪器重量	约390 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa - 106 kPa
