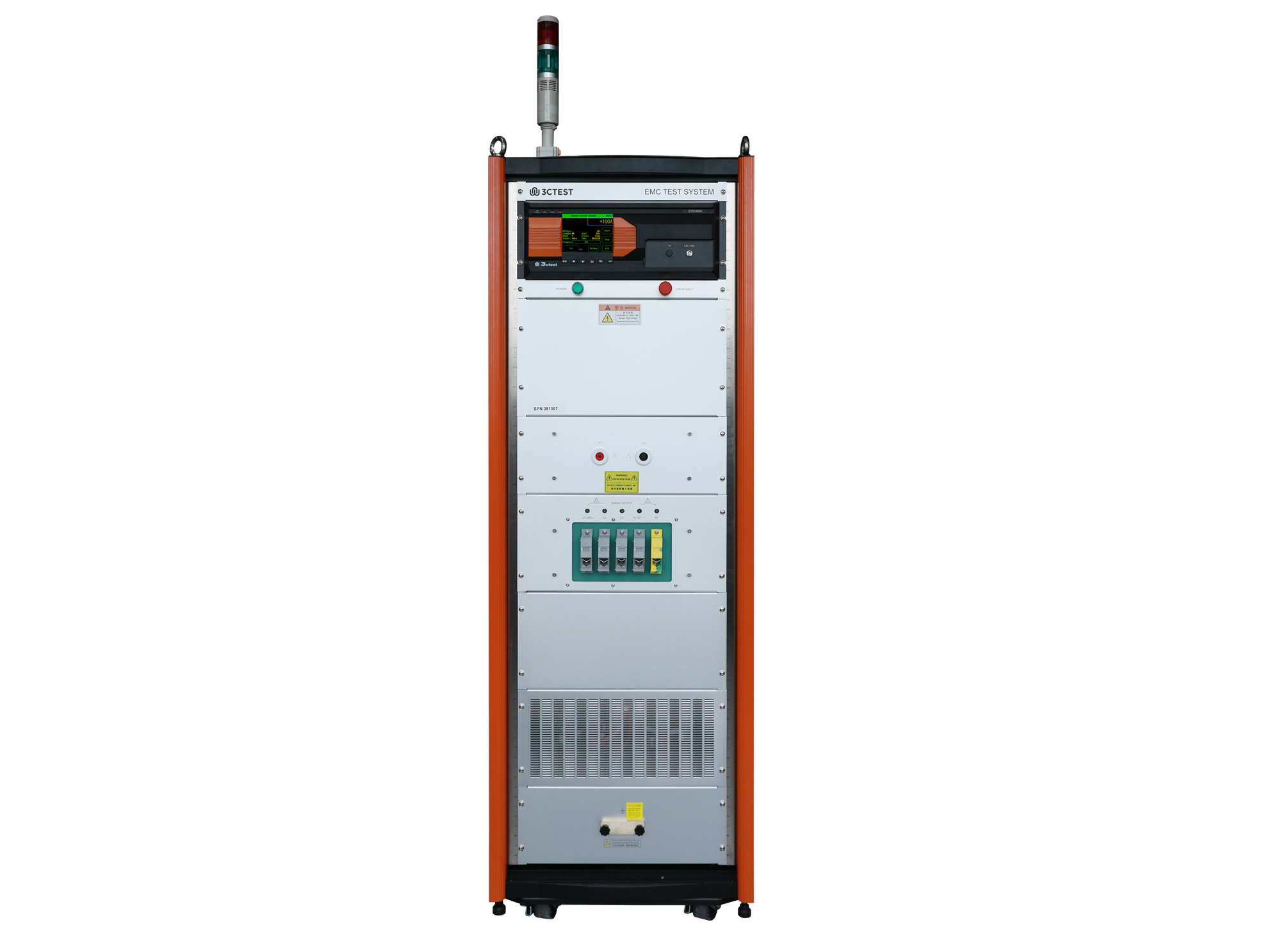

S16C4000N是依据YD-T 944-2007、GB/T 18802.11-2020、IEC 61643-11:2011标准要求开发的一款新型冲击电流模拟器。可输出8/20 μs电流波，脉冲电流可达40 kA。
S16C4000N是依据YD-T 944-2007、GB/T 18802.11-2020、IEC 61643-11:2011标准要求开发的一款新型冲击电流模拟器。可输出8/20 μs电流波，脉冲电流可达40 kA。只须在参数设置页面进行试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化，操作简便，节省测试时间等优点。
> 5.7英寸彩色触摸屏前面板操作> 测试电流最大可达40 kA> 内置三相耦合去耦网络> 测试排程功能，操作简单> LAN通讯接口，可实现远程控制
试验电流范围
2 kA ~ 40 kA ，±10%
充电电压
≤ 16 kV
电流波形
波前时间：8 μs± 10%半峰值时间：20 μs± 10%波前时间定义为：1.25*（10% ~ 90%）半峰值时间定义为：1.18*（50% ~ 50%）
输出极性
正极、负极 、先正后负
源输出阻抗
≤ 0.4 Ω
重复率（单次脉冲时间）
14 s ~ 200 s（最短时间取决于测试电流值）
试验次数
1 ~ 999 次
触发方式
手动、自动、外部触发
EUT带载能力
三相五线 AC 400 V（线电压）/100 A（电流全兼容）DC 600 V/100 A（电流全兼容）
EUT电源投切方式
自动投切
EUT耦合路径
L1、L2、L3、N、PE任意组合路径
耦合方式
GDT间隙耦合
去耦方式
LC去耦，去耦电感＜0.5 mH
显示屏
5.7英寸TFT触摸屏
工作电源范围
AC 220 V，±10%，50/60 Hz
保险丝
10A
最大功耗
1500 W
通讯方式
以太网LAN
外部控制方式
25针并口线
外部触发输入
BNC, 5 V TTL
运行控制输入
仪器接地连接方式
使用扁平接地线
机箱尺寸
19英寸/35U 680mm(L)*800mm(W)*1750mm(H)
仪器重量
约393 kg
温度范围
15℃ ~ 35℃
湿度范围
45% ~ 75%，RH（无凝露）
气压范围
86 kPa ~ 106 kPa
测试线、保险丝、电源线、接地线、出厂报告、说明书。
