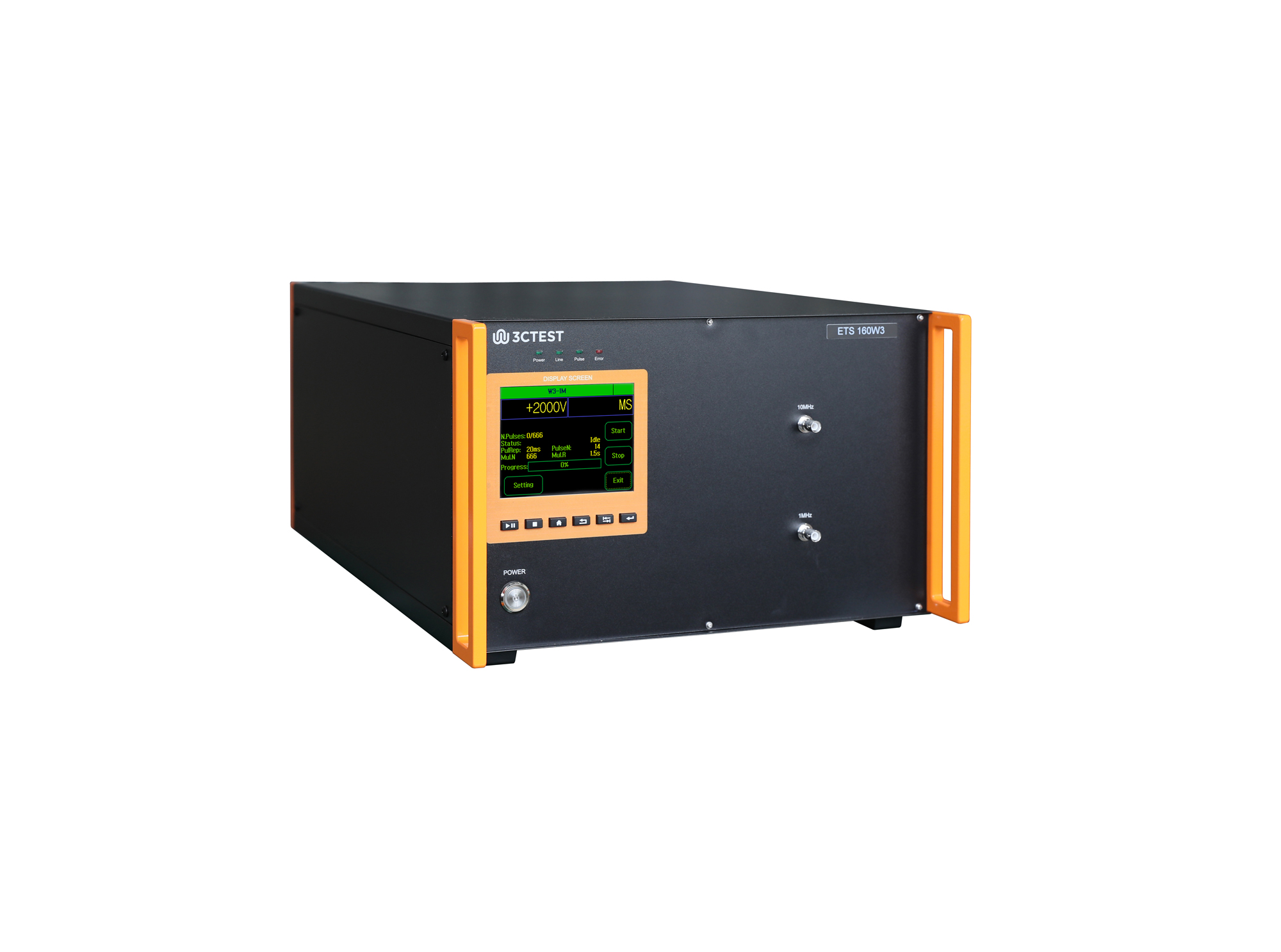

多群脉冲试验系统

ETS 160W3

ETS 160W3是根据标准DO-160G S22和MIL-STD-461G设计的测试系统，可满足波形3（1 MHz和10 MHz）的试验，均可进行标准要求的等级5的电缆束试验，另外满足带载时等级5的电压要求。

产品概述

飞机在强对流天气飞行时，常受到闪电雷击的影响，在机载设备的电路或电缆上产生瞬态感应电压或电流，即间接雷电效应。这种现象可能会引起飞机失控，甚至会导致飞机机身起火等严重的意外事故。基于安全考虑，机载设备必须进行雷电防护设计和试验验证，以确保飞机在暴露于雷电环境后，机上具有关键功能的系统和设备仍能够正常工作，不影响飞机的持续安全飞行。

产品特点

> 5.7英寸彩色触摸屏控制，界面操作简单直观
> 可搭配CoreLab软件进行远程控制
> 支持电缆束试验等级5要求，输出电压可达5 kV
> 满足W3电压波形1 MHz、10 MHz
> 可用于各种复杂试验环境（如现场试验）。耦合器带3 m线长负载满足试验等级5要求（最大输出电压可达4 kV）

产品标准

其他标准

应用行业

产品参数

技术参数

电压波W3 1MHz
耦合模式	电缆感应CI
重复频率	1 MHz ± 20%
第五波形衰减为	首波的25% ~ 75%之间
单次回击试验等级	2000 V ~ 5500 V（-0% ~ +20%）
多次回击试验等级	2000 V ~ 5500 V（首波，-0% ~ +20%）
多次回击试验等级	1000 V ~ 2750 V（后续波，-0% ~ +50%）
极性	正、负
MS模式后续波个数	1 ~ 14可设
MS模式后续波时间间隔	10 ms ~ 200 ms可设，均匀模式和随机模式可选
试验次数	1 ~ 9999
试验重复时间	1.5 s ~ 300 s
电压波W3 10MHz
耦合模式	电缆感应CI
重复频率	10 MHz ± 20%
第五波形衰减为	首波的25% ~ 75%之间
单次回击试验等级	2000 V ~ 4800 V（-0% ~ +20%）
多次回击试验等级	2000 V ~ 4800 V（首波，-0% ~ +20%）
多次回击试验等级	1000 V ~ 2400 V（后续波，-0% ~ +50%）
极性	正、负
MS模式后续波个数	1 ~ 14可设
MS模式后续波时间间隔	10 ms ~ 200 ms可设，均匀模式和随机模式可选
试验次数	1 ~ 9999
试验重复时间	1.5 s ~ 300 s
ETS 160W3多群脉冲试验系统
显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V ± 10%，50/60 Hz
保险丝	6A
最大功耗	200 W
用户存储空间	无穷（PC）
通讯方式	以太网LAN、RJ45
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
机箱尺寸	主机19英寸 / 6U 450 mm（W）280 mm（H） 610 mm（D）
仪器重量	约22 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%，RH（无凝露）
气压范围	86 kPa ~ 106 kPa
LVT-2C电压耦合变压器
额定电压	5500 V
额定电流	320 A
尺寸	260 mm（W）250 mm（H） 470 mm（D）
尺寸	内宽：84 mm；内高：70 mm
重量	约35 kg

产品配件

标配附件

电源线、测试线、电压耦合变压器LVT-2C、扁平接地线、保险丝、射频电缆、说明书、检验报告、产品质保书

选配附件
