【技术文章】汽车电子ISO 11452-4线束激励法试验方法及100mA@10kHz选型配置方案介绍

随着新能源与智能驾驶技术的快速普及，汽车电子系统复杂度显著提升，电子控制单元（ECU）、传感器与执行器之间的信号交互愈发频繁。线束作为连接各类关键部件的物理传输通道，在车辆复杂电磁环境中极易成为干扰耦合路径，进而引发电磁兼容性（EMC）问题，直接影响智能电动汽车的功能安全。

为评估车载电子部件在射频干扰下的抗扰能力，国际标准ISO 11452-4:2020制定了线束激励法的完整测试规范，其核心是模拟真实车载电磁环境下，线束感应耦合电流对电子系统的干扰影响。标准体系内包含两种互补的核心测试技术，实现了宽频段的干扰注入覆盖：

大电流注入法（BCI）适用于100 kHz至400 MHz的中低频段，通过电流注入钳将射频干扰以共模形式非侵入式耦合至线束，技术成熟且应用广泛，是当前车载EMC测试的主流应用方案；

管状波耦合法（TWC）作为 BCI 技术的高频段补充，覆盖 400 MHz~3 GHz 频段，基于横电磁波（TEM）传输原理实现高频段高效能量注入，解决了传统注入方法在高频下耦合效率显著下降的行业痛点。

在测试执行策略层面，标准提供了两种可适配不同场景的控制方案：开环法操作流程简便，适合产品批量一致性验证；闭环法通过实时反馈调节注入电流，测试精度更高，适用于功能安全要求严苛的高等级测试场景。当前，现代线束激励测试体系正朝着更宽频率覆盖、更高注入效率、更强系统可控性的方向持续发展，为智能电动汽车的电磁安全与功能安全提供了坚实的技术支撑。本技术文档将系统阐述汽车电子线束激励法的关键技术细节，旨在为相关工程实践提供标准化的技术指导。

技术原理与干扰机制

现代汽车电子系统的高度集成化，使得电磁兼容性（EMC）成为保障车辆功能安全的核心议题。在众多干扰形式中，窄带电磁辐射通过线束耦合引发的“线束天线效应”尤为突出。当车辆行驶于强电磁环境时，遍布车身的各类线缆——无论是电源线、CAN总线还是传感器信号线——都可能因长度与走向形成有效的接收结构，如同无形的天线，将空间中的射频能量捕获并转化为共模大电流。这些感应电流沿线路传导至电子控制单元（ECU），对芯片引脚造成侵扰，轻则导致系统功能异常，重则引发硬件永久损坏。

干扰源与危害机制

造成线束激励的干扰源主要分为两类：外部射频源和内部噪声源。外部源包括移动通信基站、广播发射塔以及车载对讲机等近距离发射装置；而内部源则以新能源汽车电机控制器中功率半导体的高速开关噪声为主，辅以其他高频模块的辐射泄漏。这些干扰能量通过近场耦合在线束-地环路中形成电流，并以两种主要形式侵入敏感电路：

• • 共模干扰：电流以相同方向流经所有导体（如电源与地线），通过寄生电容耦合进入芯片内部。

• • 差模干扰：电流在信号线与其回路线之间形成电压差，直接叠加于有效信号之上，导致数据失真。

由此可能引发多种功能性危害，例如CAN总线通信中断、雷达或摄像头感知错误、执行器非预期动作、显示屏花屏黑屏，乃至MCU程序跑飞导致系统死机。更严重的物理性危害则包括：干扰耦合至电源芯片的反馈或使能引脚，引起输出电压剧烈波动；射频尖峰击穿MOSFET栅极或在BMS放电FET上引发过热烧毁；以及CAN/LIN收发器等接口芯片因吸收高能量干扰而永久损毁。

标准测试方法：大电流注入法(BCI)与管状波耦合法(TWC)

为系统评估电子部件在真实电磁环境下的抗扰能力，ISO 11452-4:2020标准确立了线束激励法的规范流程，其核心是通过模拟线束感应电流来检验ECU的功能稳定性。该标准定义了两种互补的测试技术，共同覆盖从低频到高频的完整频段。

大电流注入法（BCI）

大电流注入法（BCI）是应用最广泛的中低频测试手段，适用于100 kHz至400 MHz的频率范围。其原理是利用电流注入钳作为变压器，被测线束充当次级绕组，从而将射频干扰以非侵入方式耦合为共模电流。一个完整的BCI测试系统包含多个关键组件：信号发生器生成目标频率信号，功率放大器将其提升至测试等级，定向耦合器监测前向与反向功率，电流注入钳实现能量耦合，电流监测钳实时测量实际注入电流，校准夹具用于建立功率-电流关系曲线，汽车电子LISN提供纯净电源并隔离电网干扰，末端还需连接50Ω同轴负载以防止信号反射。

根据控制策略不同，BCI测试分为两种模式：

• • 开环法（替代法）：基于预校准的功率-电流关系施加固定功率，操作简便，适用于常规批量测试。允许在距DUT连接器150mm、450mm或750mm处进行注入，推荐使用1700 ± 300 mm长的测试线束。

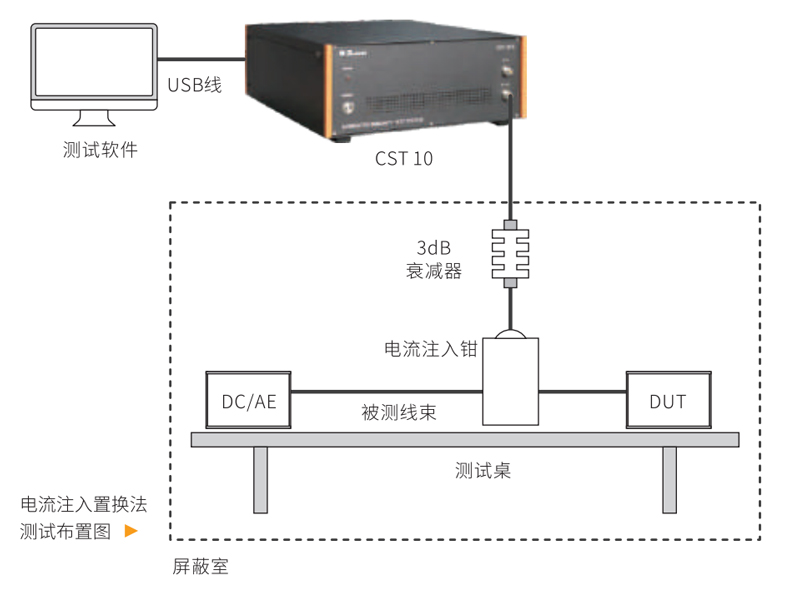

BCI开环法示意图

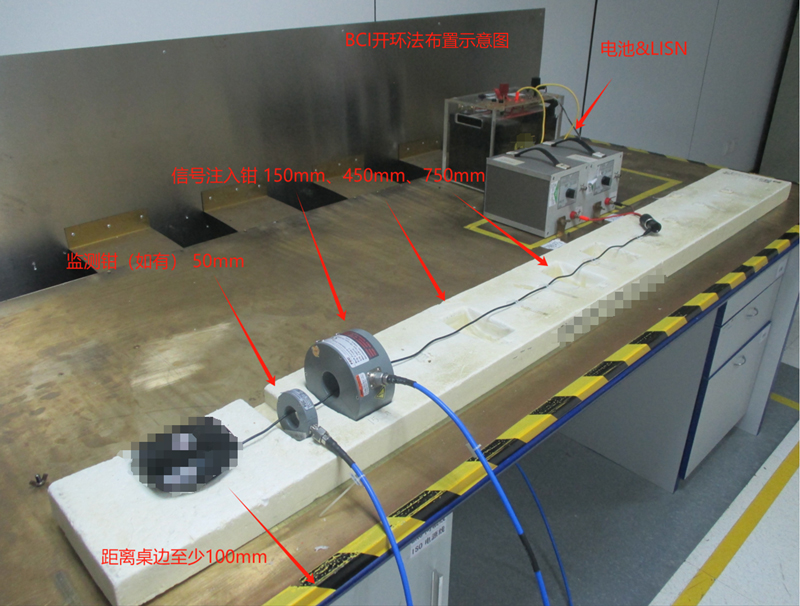

BCI测试布置图--开环法（共模CBCI）

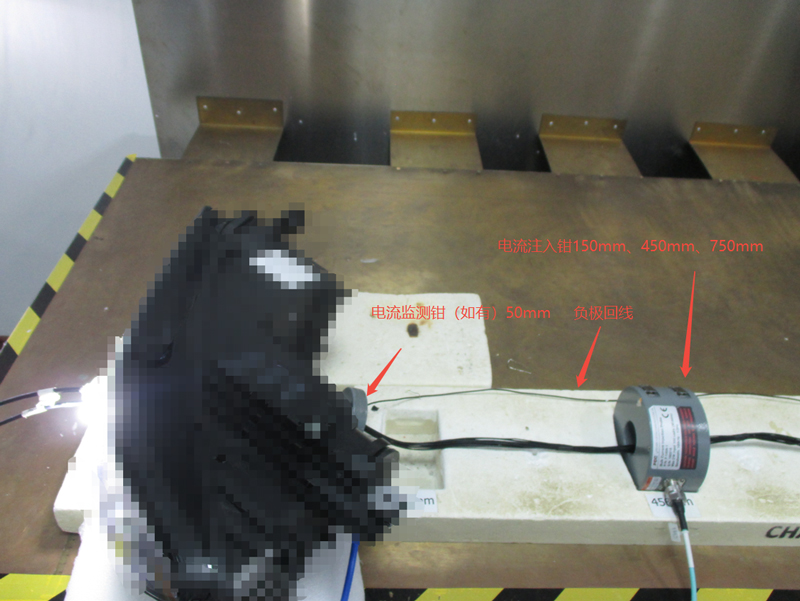

BCI测试布置图--开环法（差模DBCI）

• • 闭环法（限制功率）：通过实时监测注入电流并动态调节功放输出，确保电流精确维持在目标值，精度更高，适用于高要求验证场景。规定注入位置必须位于(900 ± 10) mm处，采用1000 ± 200 mm的较短线束。

BCI闭环法示意图

BCI测试布置图--闭环法

BCI校准示意图

BCI校准布置图

当测试频率超过400 MHz时，传统BCI法因注入钳阻抗升高而导致耦合效率急剧下降，难以满足5G、毫米波雷达等高频系统的测试需求。为此，管状波耦合法（TWC）作为BCI的高频扩展方案应运而生，有效覆盖400 MHz至3 GHz频段。TWC基于横电磁波（TEM）原理，采用一段两端开路的50Ω同轴短线结构，内部设有管状导体，被测线束穿过其中。射频信号输入后在内部激发TEM波，实现高效且均匀的能量耦合。相比BCI，TWC在高频段具备更高的注入效率、更优的场均匀性和更强的标准化兼容性。

为保证TWC测试结果的一致性，需遵循严格的物理布置规范：

• • • EUT线束总长度：1700 ± 300 mm

• • • EUT距桌面边缘：100 ± 10 mm

• • • 桌面边缘与测试线束间距：≥ 200 mm

• • • 使用低介电常数支撑材料(εr ≤ 1.4），高度为50 ± 10 mm

• • • 连接50Ω负载的同轴线长度 ≥ 200 mm，额定功率不低于100W

标引序号说明：

TWC测试布置图

TWC校准示意图

TWC校准布置图

BCI电流注入钳选型与100mA@10kHz配置方案

在BCI测试中，电流注入钳作为核心耦合器件，其性能直接决定了测试的有效性与覆盖范围。同时在如今新能源汽车飞速发展的时代，BCI的测试需求越来越严格，选型时需综合考量多项关键参数，以确保在全频段内实现稳定可靠的干扰注入。

首先，频率范围必须满足测试需求，理想型号应覆盖100 kHz~400 MHz，而新型号如BCIP-500已将上下限拓展至2 kHz~500 MHz，结构更紧凑，能效比更高，适应更严苛的测试场景。

此外，最大输入功率及其持续时间（如100W@30min、200W@5min）决定了设备承受射频能量的能力，需匹配功放配置。钳体内直径尺寸常见40 mm，可适配不同线束束径，N型接口因其优良的高频特性成为首选。

最后，插入损耗是衡量能量传输效率的关键指标，损耗越低，在相同功放输出下可获得更高的注入电流。新型BCI电流注入钳BCIP-500在插入损耗上实现显著提升。相较友商的F-120-8F，例如企标要求的10kHz 100dBμA的严格测试要求，BCIP-500低频10kHz处插入损耗降低约3.75dB，同等系统输出下理论注入功率可节省约2.5倍。

BCIP-500典型插入损耗

总结： 汽车电子ISO 11452-4线束激励法（BCI & TWC）是评估车载控制器及传感器抗射频干扰的关键手段。根据测试频段正确选择BCI注入钳或TWC方法，并重视去耦/注入器件的插入损耗特性，能够显著提升汽车电子产品的电磁兼容性。针对100mA@10kHz等严苛测试等级，推荐采用宽频低损耗注入钳BCIP-500，其优越的低频性能可显著降低系统功耗、有效保障测试准确性和产品功能安全。参考标准ISO 11452-4:2020及整车厂企标，合理配置测试系统，有助于从设计源头降低由线束耦合干扰导致的现场失效风险。
