【3CTEST新品发布】PDG 54CXX 系列机载直流电源特性测试系统・全新航空高压大功率机载电源全场景测试解决方案

3CTEST全新1500V / 最高 240A/120kW 高压机载直流电源测试专业解决方案

全标准合规・高压大功率・四象限运行

超低失真・宽频全兼容

时代背景

在航空领域，机载电气系统正向高压化、大功率、多架构快速发展，14V/28V/270V/540V多电压平台并存，对供电稳定性、波形质量、动态响应提出严苛要求。MIL-STD-704F、GJB 181 系列、RTCA/DO-160G、HB 20326.7/8等权威标准，对机载直流电源的谐波、纹波、瞬态特性、高压扰动等指标均有强制测试要求，高压大功率、高精度、全标准覆盖的测试系统已成为行业刚需。

技术挑战

机载高压电源测试面临多重技术瓶颈：高压大功率输出能力不足，无法覆盖 540V/270V 系统；多电压平台无法一机兼容；波形模拟与失真控制难以满足航空级要求；大功率工况下纹波抑制困难；自动化测试与标准库覆盖不足，测试效率低。

解决方案

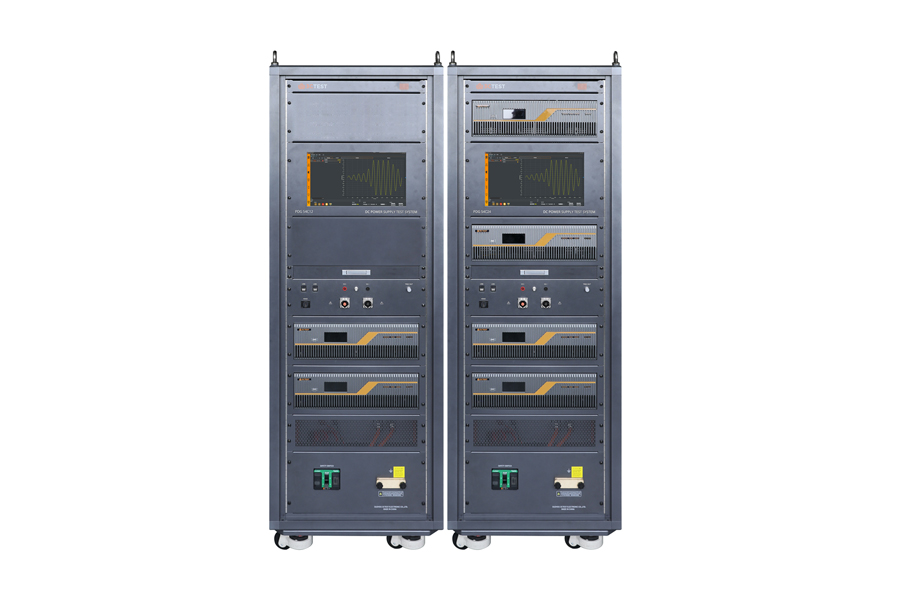

3CTEST PDG 54CXX 系列机载直流电源特性测试系统面向航空高端领域打造，支持14V/28V/270V/540V全平台覆盖，最高1500V、240A、120kW输出，以超低失真、宽频响应、四象限负载、远端自适应补偿，为高压大功率机载电源提供一站式权威测试方案。

核心产品优势

全航空标准覆盖，一站式合规测试

完美满足MIL-STD-704F、GJB 181 全系列、RTCA/DO-160G S16/S18、HB 20326.7/8直流标准要求，一次设备完成多标准、多电压平台测试验证。

多电压全域兼容，大功率高压输出

支持DC 14V/28V/270V/540V系统测试，最高电压 1500V；

• PDG 54C12：60kW / 120A

• PDG 54C24：120kW / 240A（可定制更高电流 / 功率）

超低失真宽频输出，波形高度保真

输出电压失真率＜0.3%，频率范围DC ~ 200kHz；宽频带纹波噪声严格受控，精准还原机载高压供电真实特性。

多功能波形模拟，复杂工况全覆盖

支持谐波输出、纹波闭环实验；内置任意波形发生器，可编辑复杂工况波形；全功率四象限负载，精准模拟机载各类用电特性。

智能测控多重防护，稳定安全可靠

具备远端补偿自适应功能，消除线路压降误差；内置过流、过压、欠压、过功率、过温全维度保护；15.6 英寸嵌入式触摸屏，搭配CoreLab 专业软件，支持远程控制、自动测试、报告一键导出。

一体化工业设计，适配严苛实验室环境

高压屏蔽安全接口，一体化机柜设计，性能稳定可靠，满足航空实验室长期高负荷使用。

主要技术指标

仪器命名规则如下，以 PDG 54C24举例：

• PDG ：机载直流电源特性测试系统；

• 54：符合标准DC 540 V系统测试，同时向下兼容DC 270 V、DC 28 V、DC 14 V等系统测试；

• C：输出电流等级，可分为60 A、120 A、180A 、240A ，可定制更高电流

• 24：输出电流最高可达240 A

3CTEST 深耕航空测试领域，秉持“做一流产品 创世界品牌”理念，持续为高端装备提供高可靠、高精度测试装备。PDG 54CXX 系列机载直流电源特性测试系统以高压大功率与航空级精度，为机载电源安全可靠运行保驾护航，让每一次测试都符合权威标准！
