【新品发布】SEPN 48200T 高压大功率组合式耦合/去耦网络

三相五线耦合/去耦网络 交直流双制式支持

AC 480V 三相五线 · DC 1,000V · 200A 带载

EFT + SURGE 抗扰度测试全自动投切

01 行业背景

通讯、医疗、铁路、新能源等多行业设备的传导抗扰度测试，供电制式横跨三相交流与直流，电压等级多集中在 480 V 交流与 1,000 V 直流附近。测试若无法在设备真实电压、真实带载工况下注入干扰，结果便与实际运行状态脱节。电快速瞬变脉冲群（EFT）与浪涌（SURGE）是传导抗扰度的两类主要试验项目，传统方案往往需分别配置耦合/去耦网络。IEC 61000-4-4 与 IEC 61000-4-5 等标准，对耦合/去耦网络的带载能力、相位同步与安全防护持续提出更高要求，呼唤一台既能支持交直流双制式、又能同时支持 EFT 与 SURGE 两类测试的耦合/去耦网络。

02 行业痛点

当前多行业设备的传导抗扰度测试中，耦合/去耦网络面临四大技术挑战：

交直流双制式难兼顾
   交流三相与直流两种供电制式并存，传统网络难以一台同时支持，实验室往往需要配置多台网络，投入与占地成倍增加。

真实带载测试受限
   耦合/去耦网络带载能力不足时，测试只能降载或空载进行，干扰注入效果与设备真实运行工况脱节，结果难以反映实际情况。

相位同步角度难实现
   干扰脉冲需与三相电源的特定相位角度叠加，传统方案难以在任意线路实现相位角度迭加，无法复现标准要求的同步测试条件。

高压大电流安全风险
   高压脉冲与大电流供电并存，缺少过流保护与急停切断机制时，操作人员与设备面临安全风险。

03 解决方案

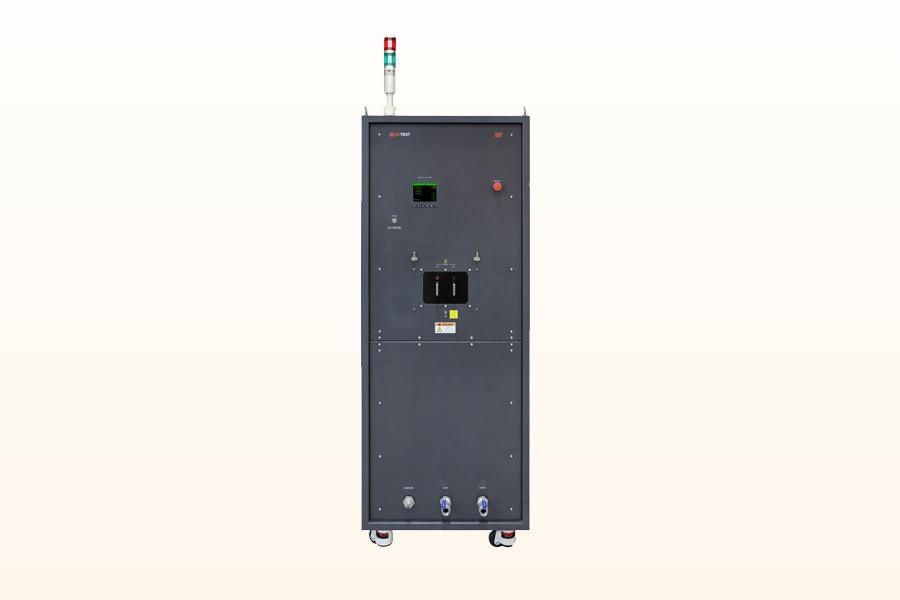

SEPN 48200T 高压大功率组合式三相五线耦合/去耦网络，实现全自动三相耦合/去耦功能，可满足 AC/DC 交直流供电，EUT 最大带载能力 AC 480V 200A 三相五线、DC 1,000V 200A，让传导抗扰度测试在设备真实电压与真实带载工况下完成。试验电压、极性、相位同步角度等参数可排程设置，配套 CCS、CWS、EFT 系列仪器，支持电快速瞬变脉冲群与雷击浪涌测试，配合过流保护与急停切断机制，为通讯、医疗、铁路、新能源等多行业设备提供可信、安全的抗扰度测试方案。其他 EUT 电压、电流等级，可根据客户要求定制。

04 核心产品优势

· AC 480V/DC 1,000V 交直流双制式支持
   交流三相五线与直流两种供电制式一台兼顾，支持通讯、医疗、铁路等多行业设备的常见电压等级，无需为不同制式重复配置网络。

· 一台网络同时支持 EFT 与 SURGE 双重功能
   同一台耦合/去耦网络同时支持电快速瞬变脉冲群（EFT）与浪涌（SURGE）两类抗扰度测试，无需为两项测试分别配置网络。

· 200A 四档电流真实带载
   电流范围 0A~200A，分 0A~32A、32A~63A、63A~125A、125A~200A 四档自动切换，在真实运行工况下为被测设备供电，测试无需降载。

· 试验参数排程全自动投切
   试验电压、极性、相位同步角度等参数排程设置，实现全自动网络投切，减少人工操作与人为误差。

· 任意线路相位角度迭加
   支持 L1、L2、L3、N、PE 任意线路相位角度迭加，满足标准对相位同步测试的要求。

· 过流保护与急停双重安全
   内置过流保护功能，急停按钮自动切断 EUT 供电及高压脉冲电路，保障操作人员与设备安全。

05 典型应用场景

SEPN 48200T 高压大功率组合式耦合/去耦网络，适用于通讯、医疗、铁路、新能源等多行业设备的电快速瞬变脉冲群与浪涌抗扰度测试场景：

06 关键技术参数
