【新品发布】EVTS 150C系列电动车高压电性能综测仪・新能源整车高压部件全工况仿真测试平台

全新 1500V 双向源载一体化设备

覆盖 150kW/180kW/300kW 多功率档位

适配车企高压零部件全标准验证

双向源载一体・极速电压斜率・多功率模块化

整车标准全覆盖・全系统配套拓展

时代背景

新能源汽车高压平台持续升级，车载 OBC、DC-DC、压缩机、高压配电盒等 B 类高压部件工作电压提升至 1500V 区间。ISO 21498-2、VW 80300、LV 123、MBN 11123 等国内外车企标准，对高压设备稳态、瞬态、斜坡、纹波工况提出严苛仿真要求。传统单功能电源、负载设备分离搭建，存在工况切换慢、系统兼容性差、测试数据不统一等痛点，亟需一体化、可扩容的高压综合测试平台。

技术挑战

· 高压测试设备源、负载分体部署，无法双向能量流动，难以复现车辆充放电交替真实工况；

· 电压升降斜率不足，无法满足标准中快速电压突变、预充电斜坡测试要求；

· 单一功率规格，无法覆盖小型零部件、大功率电驱总成不同测试负载；

· 标准测试波形编辑繁琐，缺少车企专用测试库，自动化测试流程繁琐；

· 测试系统零散，短路、预充电、纹波、抛负载等配套设备无法统一联动管控。

解决方案

3CTEST EVTS 150C系列电动车高压电性能综测仪包含 EVTS 150C30、EVTS 150C36、EVTS 150C60 三款同平台机型，统一硬件架构与软件生态，仅功率 / 电流规格区分。设备为双向源载一体化设计，最高 1500V 输出，电压斜率＞250V/ms，搭配 AutoLab 自动化软件与全套高压测试配套设备，一站式完成国内外车企高压零部件全项电性能验证。

分型号功率方案

EVTS 150C30最大功率 150kW，最大持续电流 300A，由 5 台 30kW 标准模块组成，适配中小型高压零部件研发、小批量产线检测。

EVTS 150C36最大功率 180kW，最大持续电流 360A，6 台 30kW 模块组合，兼顾零部件与中型高压总成可靠性耐久测试。

EVTS 150C60最大功率 300kW，最大持续电流 600A，10 台 30kW 模块并联，面向大功率电驱、整车高压系统台架标定试验。

核心产品优势

全球车企标准统一兼容

完整覆盖 ISO 21498-2、VW 80300、LV 123、MBN 11123 主流标准，内置车企专用测试库，直接用于零部件型式认证、可靠性耐久试验。

双向源载一体，极速电压响应

一台设备可自由切换电源 / 负载模式，能量双向回馈；电压斜率控制＞250V/ms，完美复现车辆预充、电压骤升骤降、充放电交替工况。

模块化并联，功率灵活扩容

单台基础模块 30kW/60A，支持 1 主 N 从多机并联，客户可根据测试需求后期升级电流、功率，设备投资灵活可控。

多波形自定义编辑，工况高度还原

支持正弦波、三角波、坡度波自定义编辑，单测试流程最大支持 100 段波形组合，可模拟车载各类复杂高压电气扰动环境。

远程智能测控，标准化数据管理

标配 RJ45 以太网通讯，搭配 AutoLab 专业测试软件，支持 Windows 全系统；实现程序自定义、自动循环测试、数据一键保存导出、企业内部测试报告共享。

全系列配套设备，搭建完整高压测试台

可搭配高压人工网络、高压直流短路模拟器、预充电测试装置、纹波发生器、抛负载模拟器等全套选配设备，整套系统软件统一联动控制，简化试验室多设备运维。

多层级安全防护，适配长期高负荷测试

内置过压、过流、过功率三重电子保护，过压上限 1650V、过流上限最高 660A；高压屏蔽端子隔离设计，整机一体化坚固机柜，满足实验室长期连续运行需求。

分型号核心技术指标

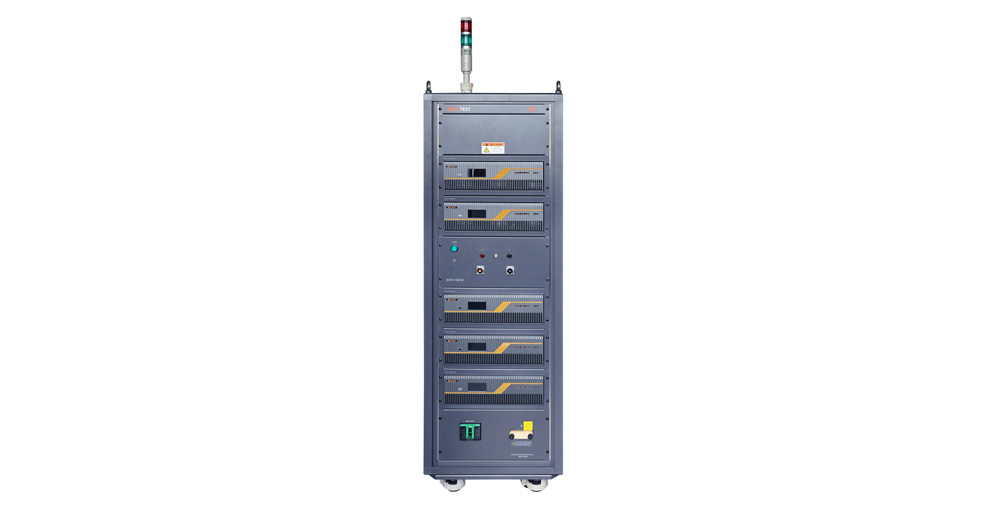

电动车高压电性能综测仪 EVTS 150C30

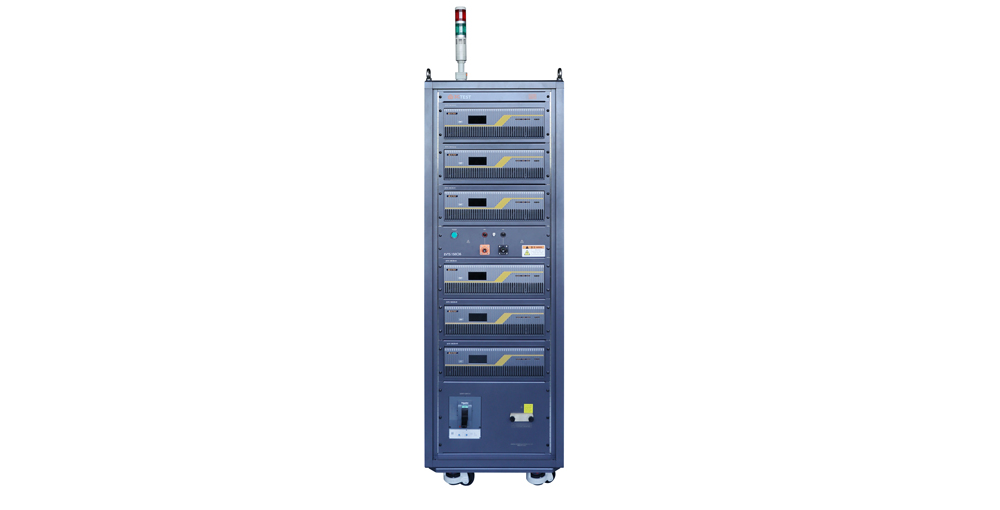

电动车高压电性能综测仪 EVTS 150C36

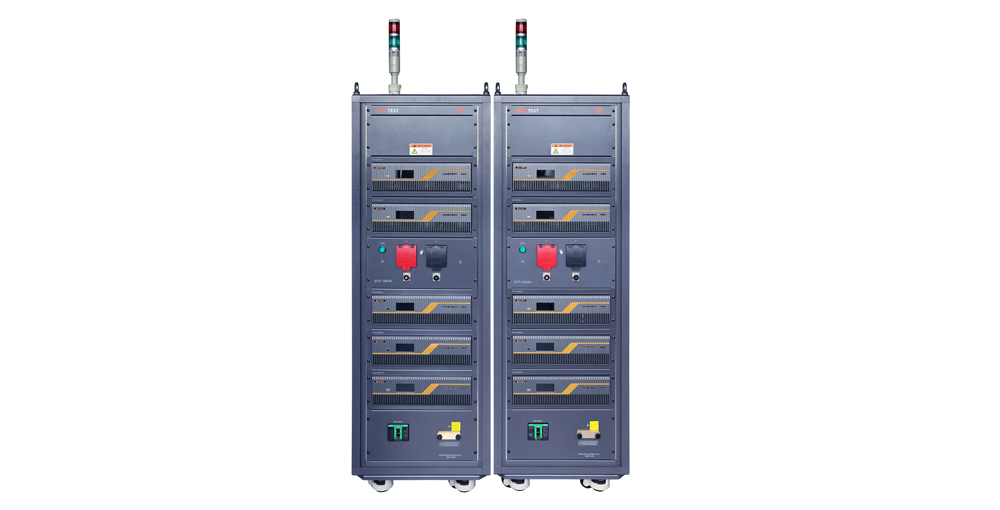

电动车高压电性能综测仪 EVTS 150C60

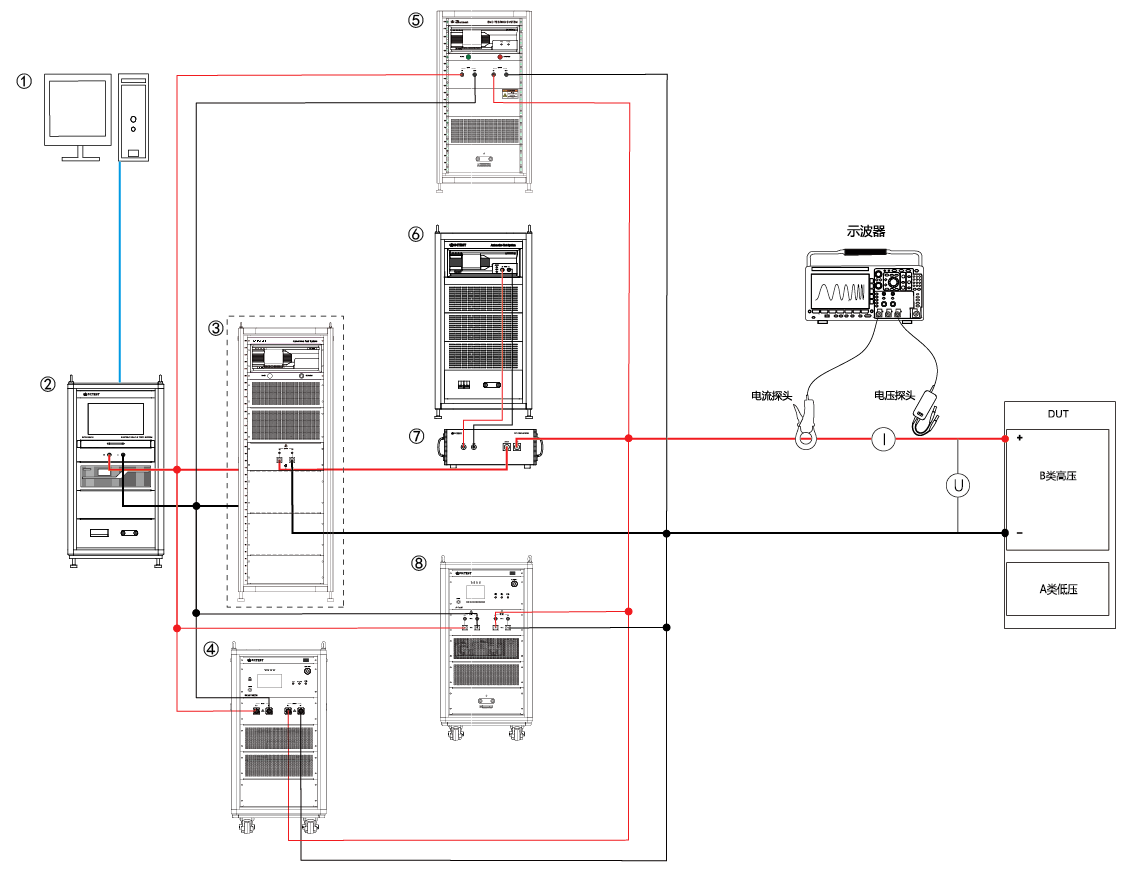

系统配置

整套高压测试系统可按需选配拓展组件，实现全标准覆盖：

① PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS系列

③ 高压人工网络AN系列 / 高压测试装置HTS系列

④ 高压直流短路模拟器 HDSS 系列

⑤ 宽范围可调节预充电回路测试装置 RC系列

⑥ 纹波信号发生器 RSG 系列

⑦ 耦合变压器 TPT 系列

⑧ 电动汽车抛负载模拟器 EVDG 20 / 电动汽车脉冲干扰发生器 EVPG 20 / 电动汽车脉冲干扰模拟器EVPS 系列

3CTEST 深耕新能源汽车高压测试赛道，EVTS 150C系列依托统一模块化架构，兼顾小型零部件与大功率总成测试需求，一套软件打通全配套设备联动，大幅降低新能源试验室多设备采购、运维成本，助力车企高压零部件高效完成全标准电性能验证。
