振铃波耦合/去耦网络

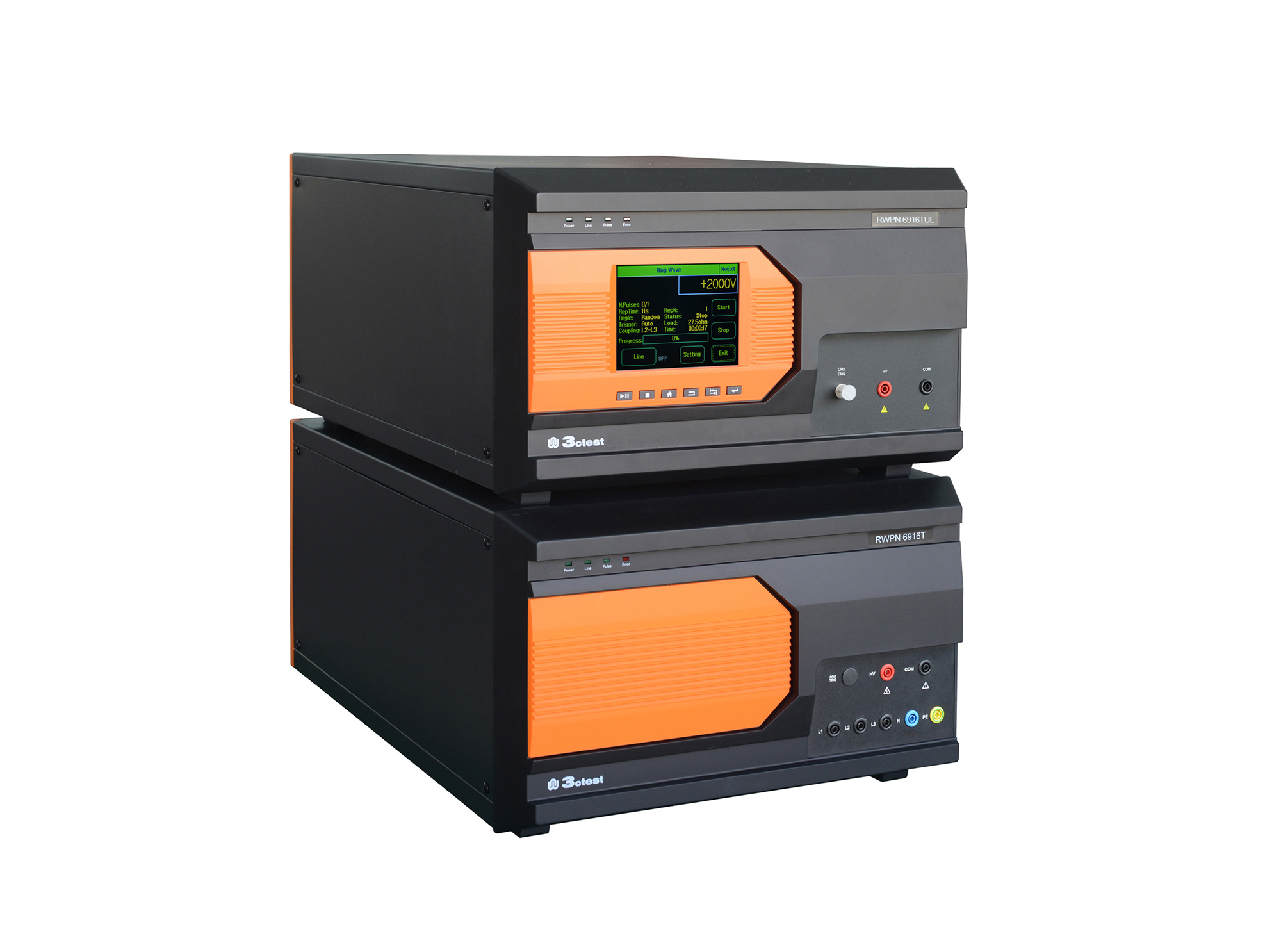

RWPN 6916TUL

RWPN 6916TUL振铃波耦合/去耦网络，实现全自动三相耦合/去耦功能，配套RWS 600系列仪器使用，EUT最大带载能力AC 690V 16A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

产品概述

产品特点

> EUT 交流负载能力AC 690V 16A三相五线
> EUT电源自动投切
> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切
> 任意线路的相位角度迭加

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

技术参数

三相全自动耦合/去耦网络	符合 EN/IEC 61000-4-12、GB/T 17626.12、UL 60730-1 振铃波测试，电压可达6.0kV 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值。
相位同步	L1、L2、L3、N、PE，任意线-线、线-地相位角度迭加
耦合路径	L1、L2、L3、N、PE任意组合路径
耦合投切方式	自动投切,排程功能
耦合电容	3uF
耦合电阻	5ohm、12ohm、27.5ohm、30ohm 耦合电阻可选IEC标准方式或自定义方式，阻抗取决于发生器内阻
耦合衰减	<2dB
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍

通用参数

产品配件

随机标配

耦合/去耦网络、三芯电源线、测试线、接地线、保险丝、同轴线、检验报告、说明书

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

1.CWS 600x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出6.0kV（1.2/50us），3.0kA(8/20us)
2.CWS 800x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出8.0kV（1.2/50us），4.0kA(8/20us)
3.CCS 600x	组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出6.0kV（1.2/50us），3.0kA(8/20us) 满足IEC 61000-4-4标准，最高脉冲输出4.8kV；
4.VCF-80	高压差分探头，最高测试电压8kV，衰减比：1000：1，满足雷击浪涌类仪器的开路电压波形校准
5.TR5025	高压电流传感器，最高测试电流20kA，衰减比：100:1，满足雷击浪涌类仪器的短路电流波形校准
6.EFT 500x	电快速瞬变脉冲群发生器，满足IEC 61000-4-4标准，最高脉冲输出4.8kV；
7.脉冲群校准组件	包含TFB 50/ TFB 1000，网络端口适配器和手提箱，满足脉冲群校准； TFB 500：输入阻抗50Ω、输出阻抗50Ω、衰减55dB； TFB 1000：输入阻抗1000Ω、输出阻抗50Ω、衰减60dB；
