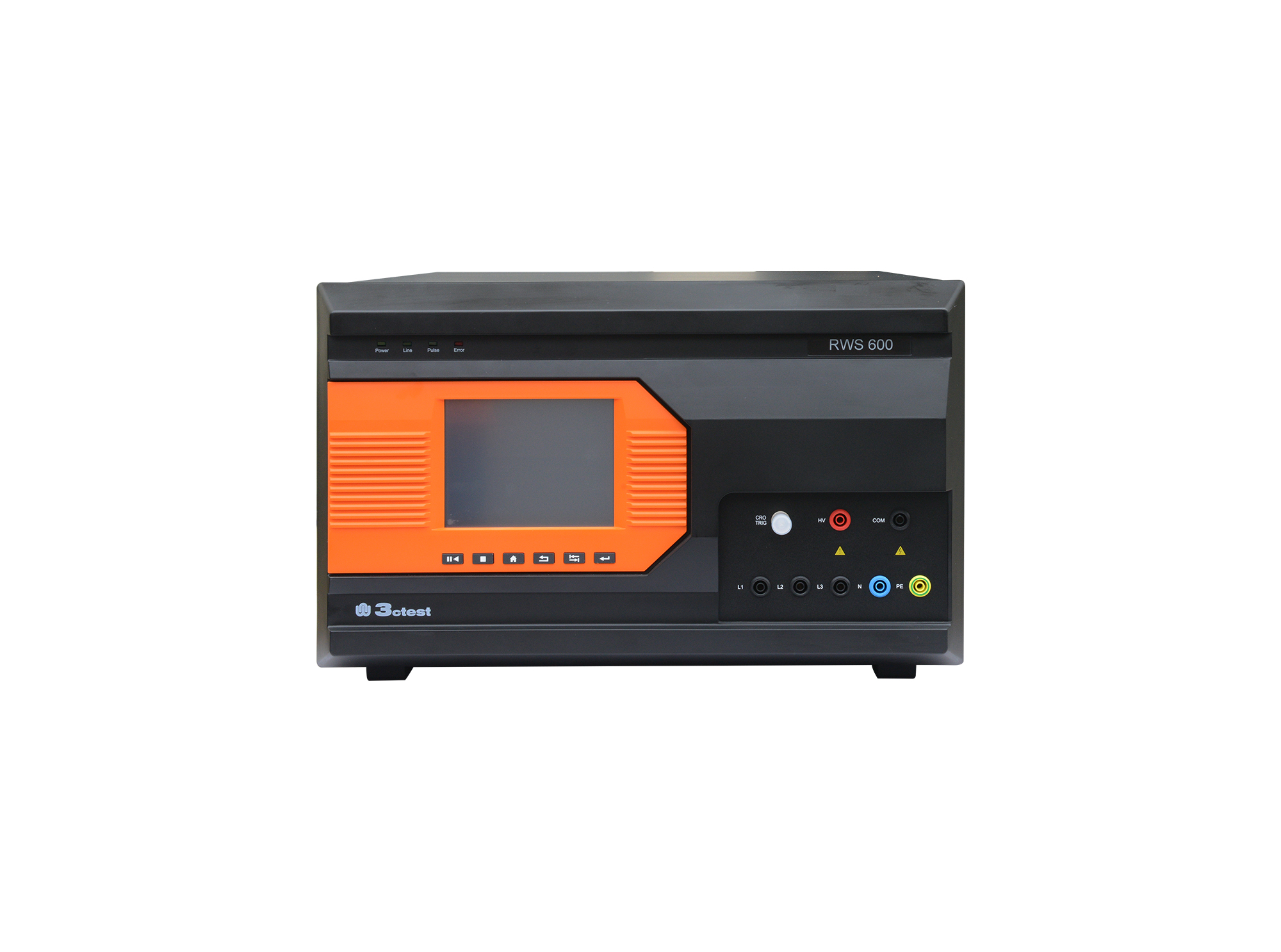

振铃波模拟器

RWS 600

开路电压振荡频率

100 kHz ± 10%

开路电压上升时间（T1,10%-90%)

PK1处0.5 μs ± 30%

开路电压衰减率

0.4≤(PK2)/(PK1)≤1.1

0.4≤(PK3)/(PK2)≤0.8

0.4≤(PK4)/(PK3)≤0.8

短路电流上升时间（T1,10%-90%)

PK1处0.2 μs ~   1 μs

开路电压（PK1）6000 V时，短路电流（PK1）

12 Ω时500 A ± 10% ；

30 Ω时200 A ± 10%

相邻脉冲间隔时间

10 s ~ 99 s

脉冲次数

1 ~ 999次

输出阻抗

12 Ω、30 Ω自动切换

触发方式

自动、手动、外触发输入

相位同步

0° ~ 360°,分辨率 1° ，可异步

EUT带载能力

RWS 600

耦合网络路径:内置L1、L2、L3、N、PE、自动切换
耦合网络:AC 380 V，16 A Max
实验模式:可以对电压、耦合路径、相位同步角度等实验参数进行排程设置

RWS 600(R-380-20-T)

耦合网络路径:内置L1、L2、L3、N、PE、自动切换
耦合网络:AC 380 V，20 A Max
实验模式:可以对电压、耦合路径、相位同步角度等实验参数进行排程设置

RWS 600G

/
