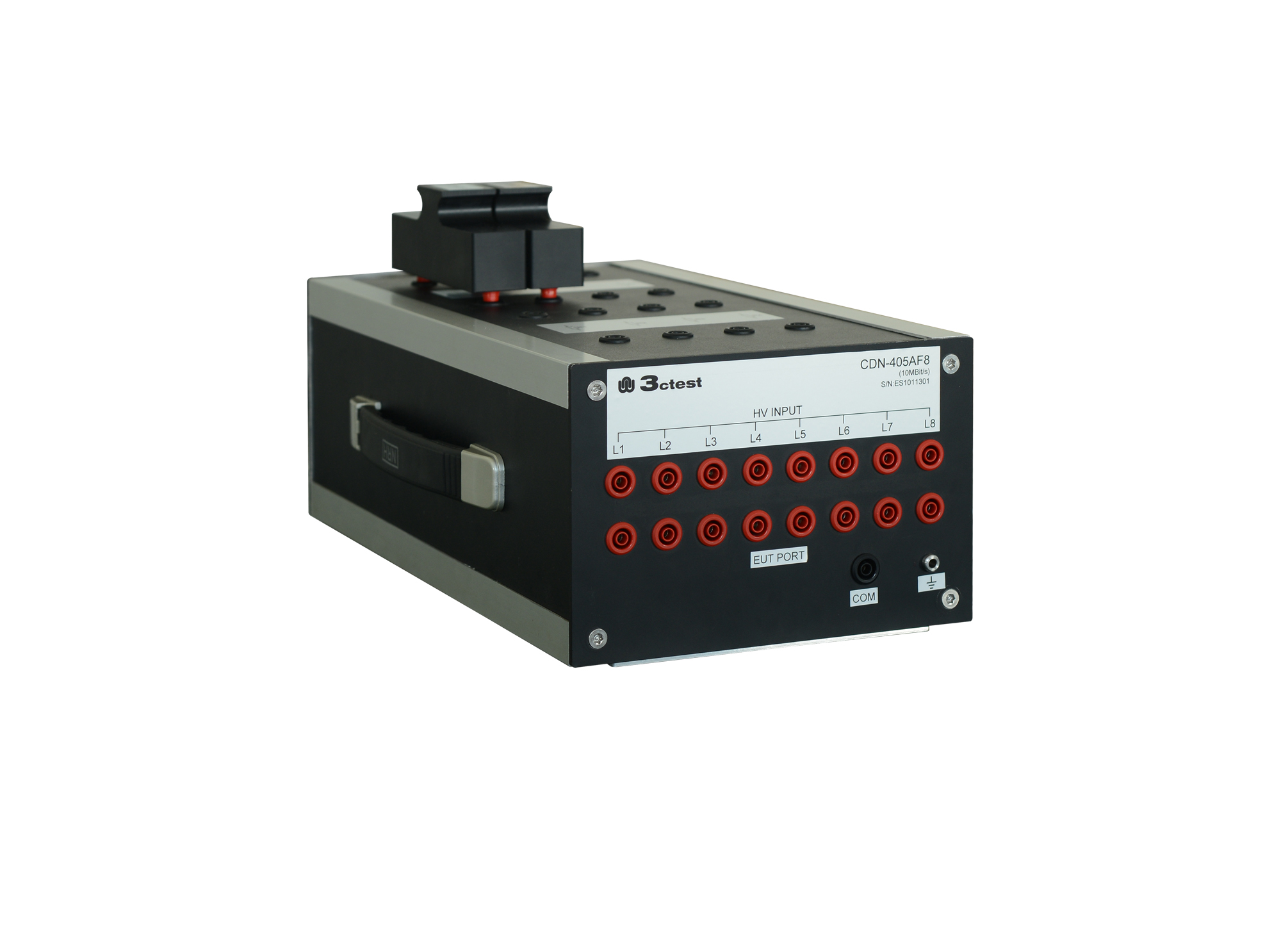

非屏蔽不对称通信线雷击浪涌耦合去耦网络

CDN 21AF8

耦合波形

1.2/50 μs、8/20 μs

输出阻抗

SZR40(40 Ω±5% ) 标配

耦合波形

10/700 μs、5/320 μs

输出阻抗

SZR0(0 Ω) 标配(在发生器源阻抗40 Ω)

脉冲电压

6 kV (10 kV 需要定制)

耦合模式

4对8线非屏蔽不对称线-地、线-线

耦合器件

SCD90 (90 V气体放电管)内置标配

通信接口规格

RJ45母连接器，连接电信线

数据速率

高达10 MBit/s

工作电压

最大 90 V DC

工作电流

最大 1 A

去耦电感

20 mH

残余电压

90 V（耦合浪涌电压）

测试线

黄绿（一头带护套夹子一头护套）

网线

1 m(一头网线一头8线)

网线

1 m（设备端网线4和6要跳线）

电阻模块

SZR0、SZR40
