耦合网络

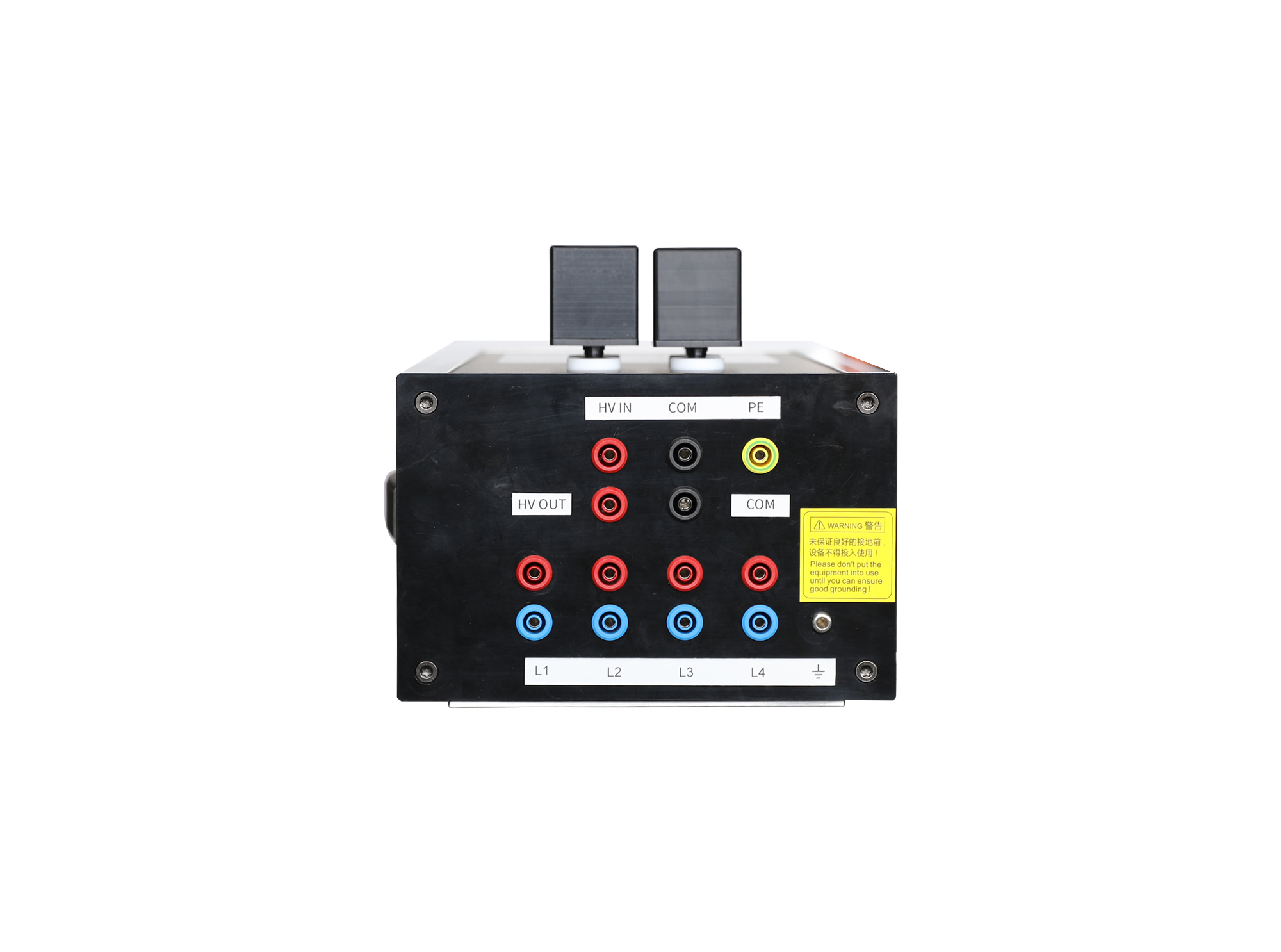

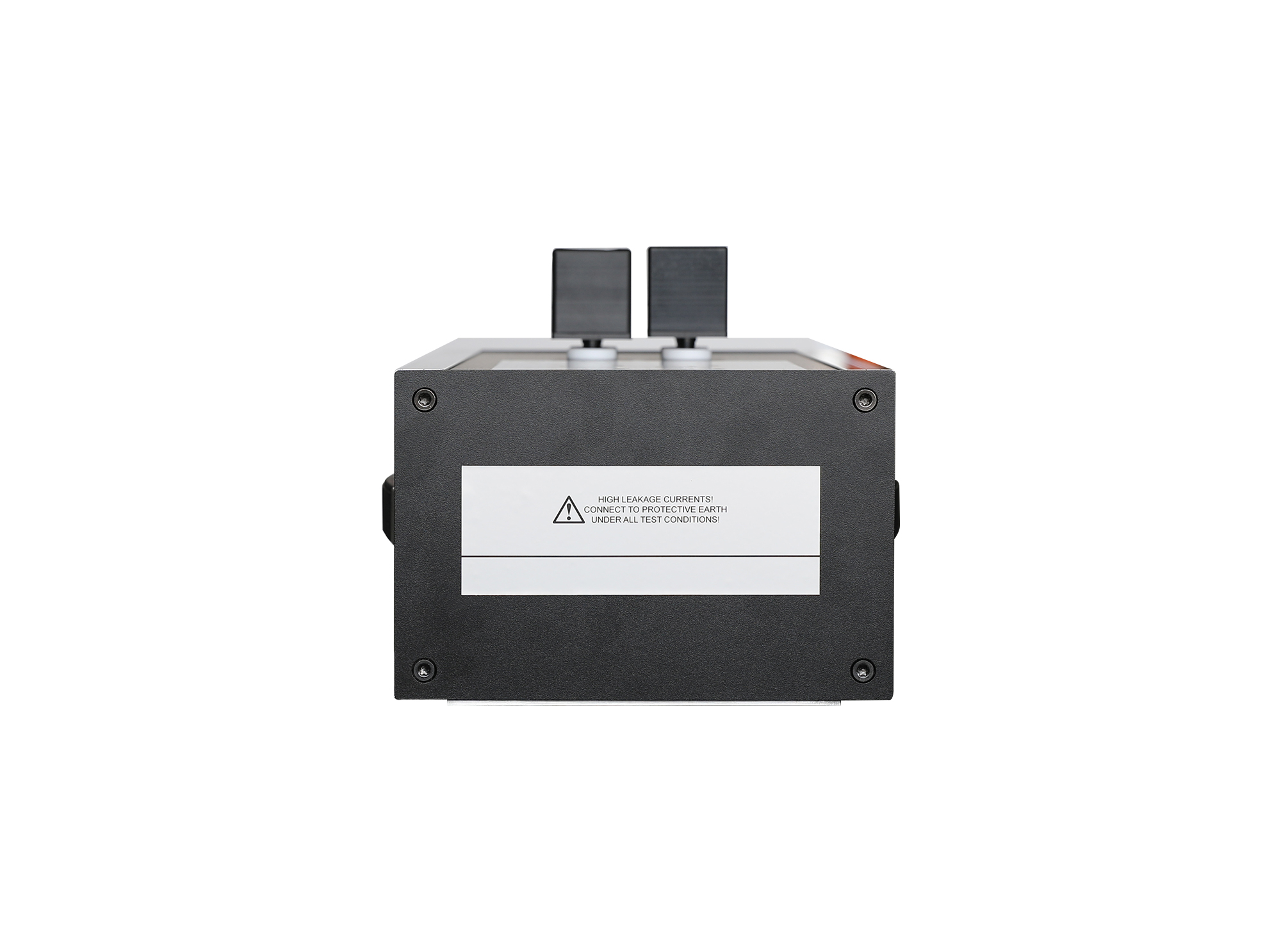

CN 405AF4

CN 405AF4是依据铁路通信信号设备雷击试验方法而设计的一款产品，插拔式耦合器件的设计，方便客户根据不同的试验条件来选择相应的耦合器件，适用于平衡通讯传输线线-地试验和线线试验。也适用于非平衡通讯传输线线-地试验和线线试验，体积小巧便于携带使用方便。

标准连接示意图如下：

一、平衡通信传输线线-地间雷击试验电路图(直接耦合)

二、平衡通信传输线线-线间雷击试验电路图(直接耦合)

三、平衡通信传输线线-地间雷击试验电路图(放电管耦合)

四、平衡通信传输线线-线间雷击试验电路图(放电管耦合)

> 满足TB/T 3498-2018标准要求；
> 1/2/3/4线  线对线/线对地；
> 耦合波形1.2/50μs&8/20μs以及10/700&5/320μs；
> 脉冲电压可达10KV；
> 接口规格为4mm 香蕉头；
> 根据试验需求更换耦合器件。
