非屏蔽不对称通信线耦合去耦网络

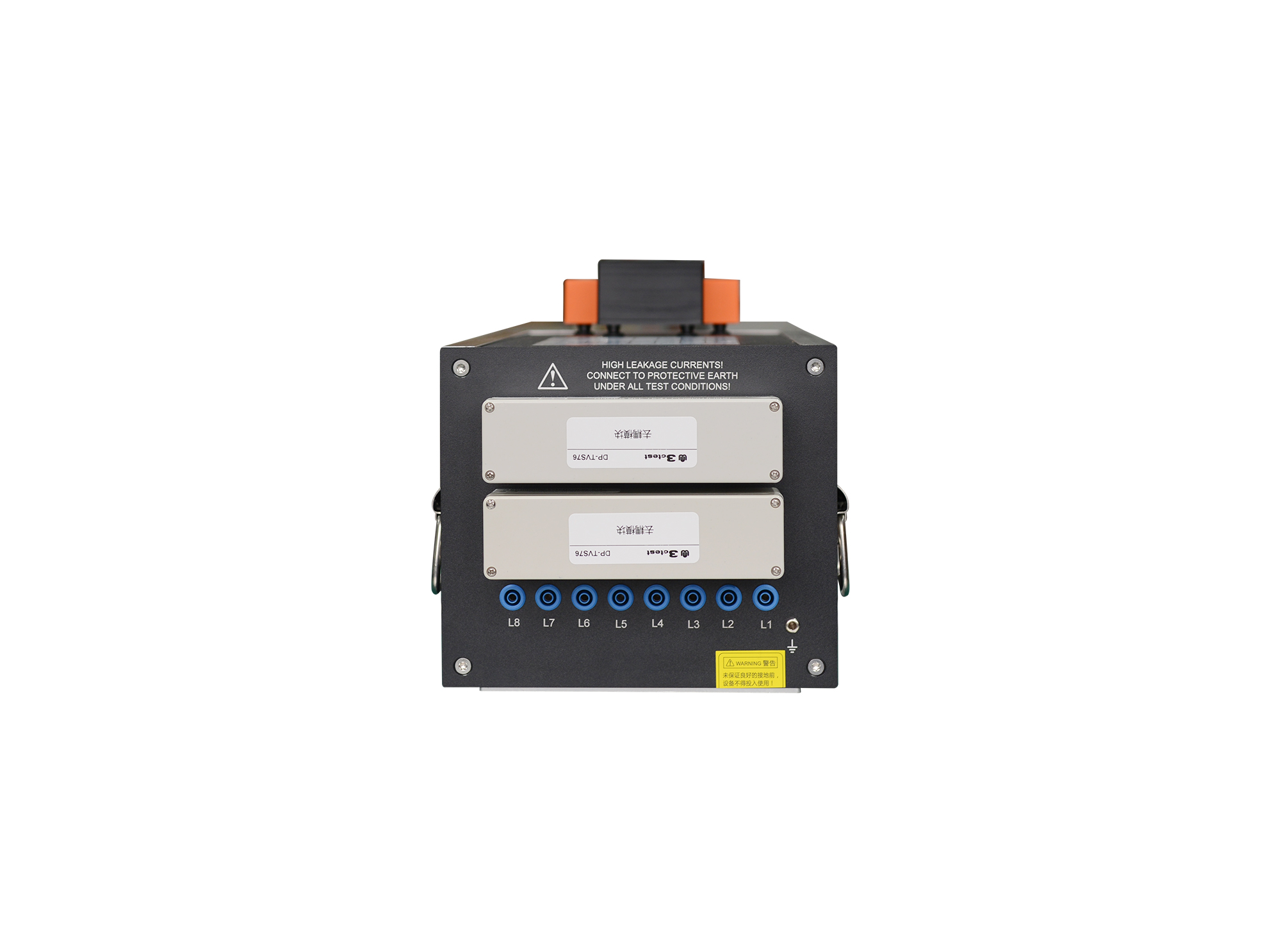

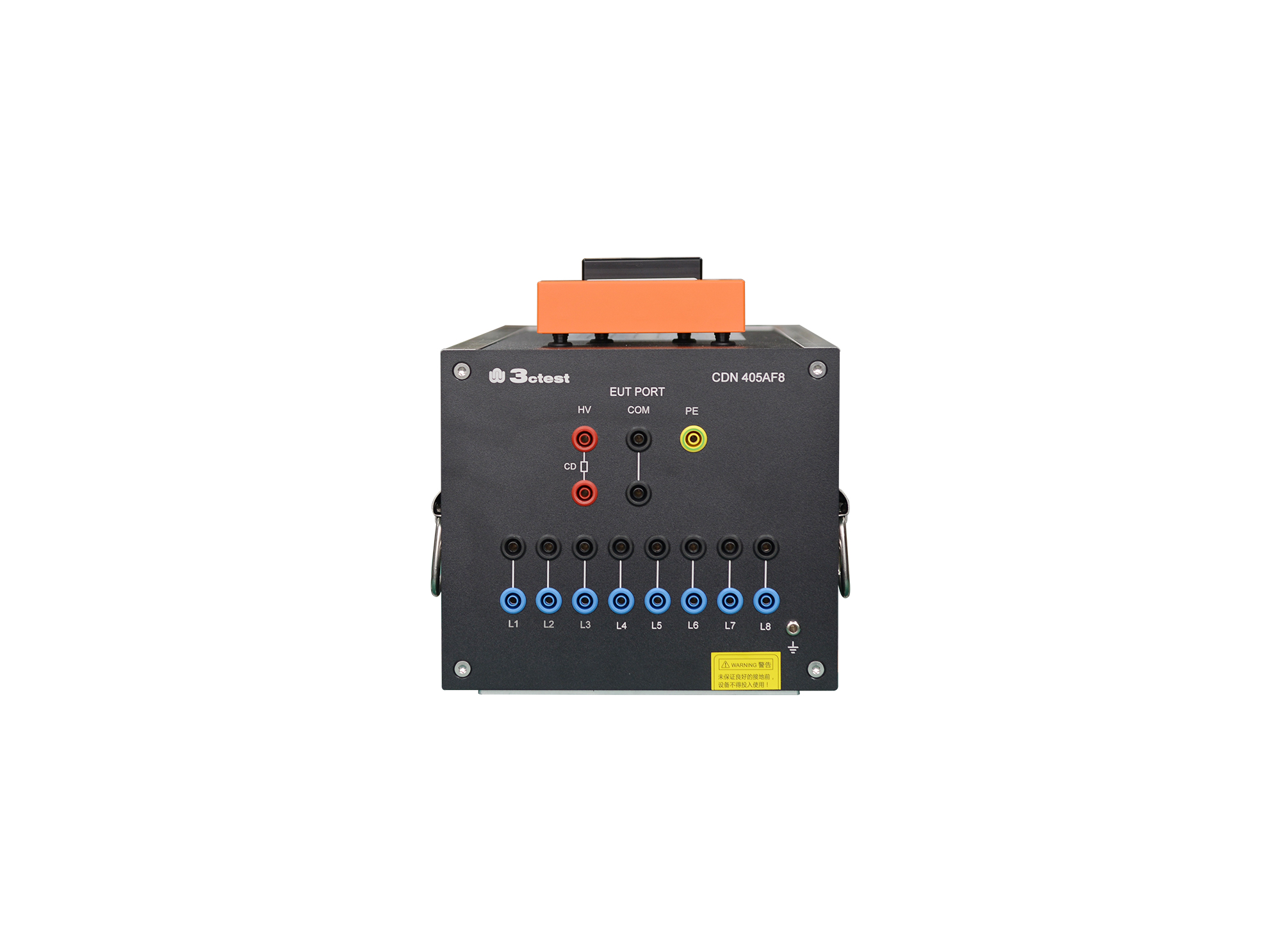

CDN 405AF8(2A)

CDN 405AF8用来评估低速非屏蔽不对称通信线耦合去耦网络。根据测试需求更换限流电阻、耦合器件和去耦器件，强大的去耦能力可以使辅助设备(AE)免受浪涌的影响，确保测试的重复性。最大浪涌电压为6KV，传输速率最大100kBit/s。此款CDN将满足IEC/EN 61000 - 4 - 5：2017的标准。是按照IEC/EN 61000 - 4 - 5图9非屏蔽的不对称低速数据线标准来设计。退耦性能及传输速率稳定，体积小巧便于携带使用方便。

> 可以用于测试100 KBit/s速率
> 1/2/3/4/8线非屏蔽 线对线/线对地
> 耦合波形1.2/50 s、8/20 μs
> 最大工作电流2A
> 接口规格为4mm 香蕉头
> 可以兼容国外发生器输出端口进行通信测试

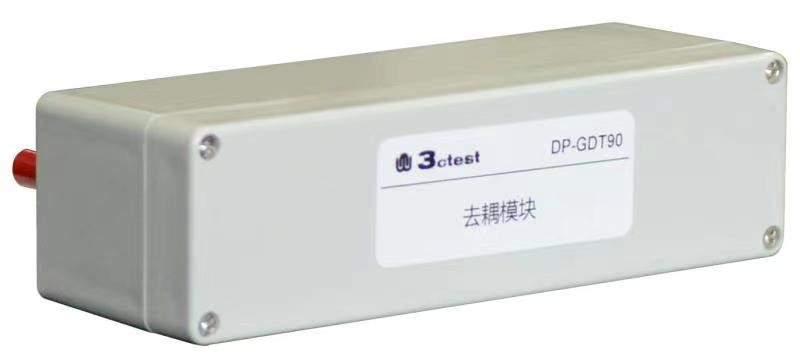

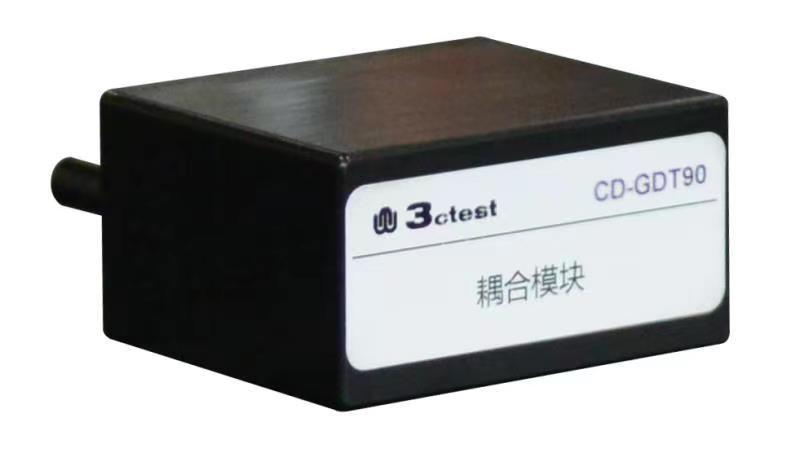

> 根据试验需求更换限流电阻、耦合器件和去耦器件
