非屏蔽对称高速通信线雷击浪涌耦合去耦网络

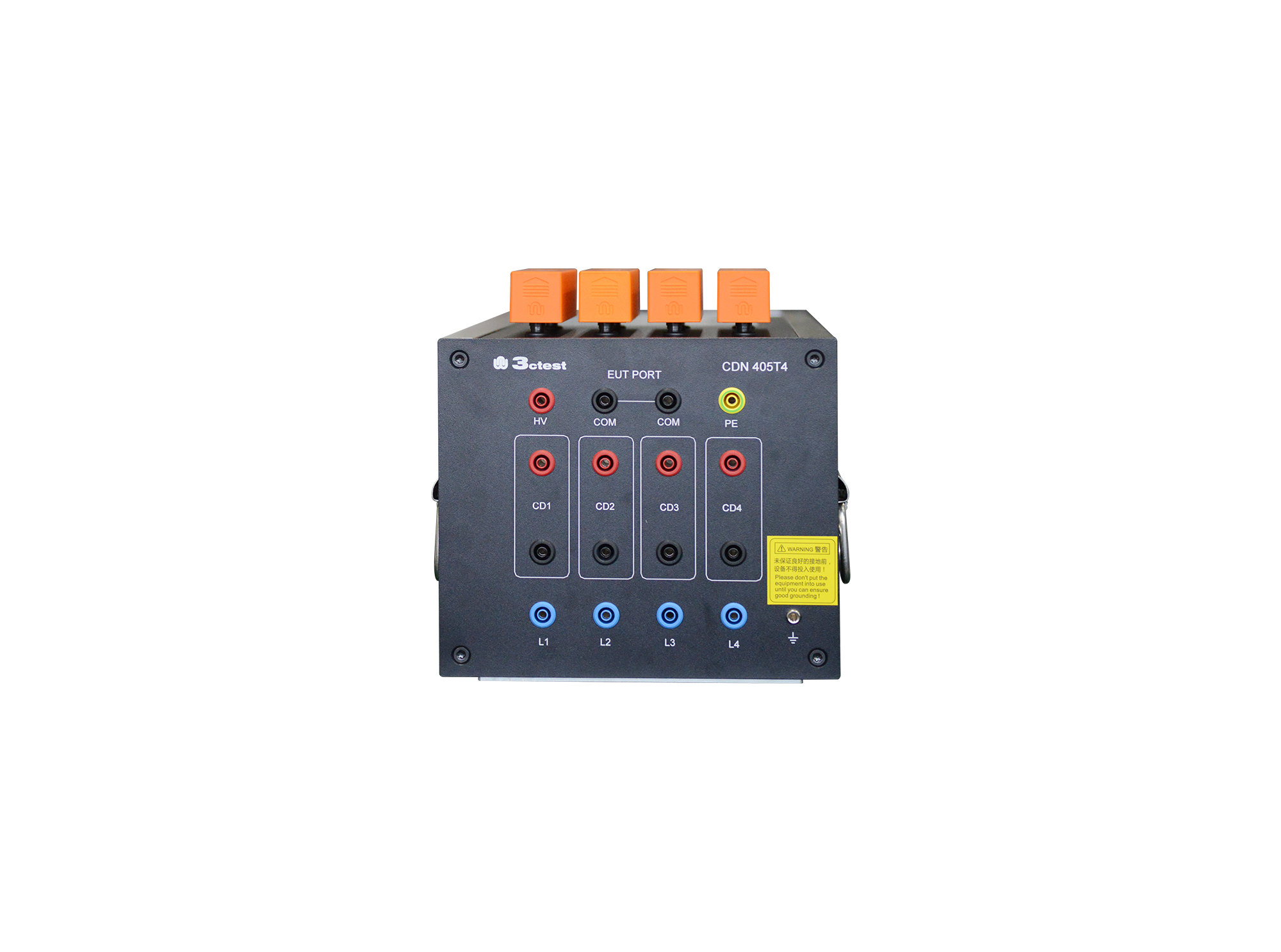

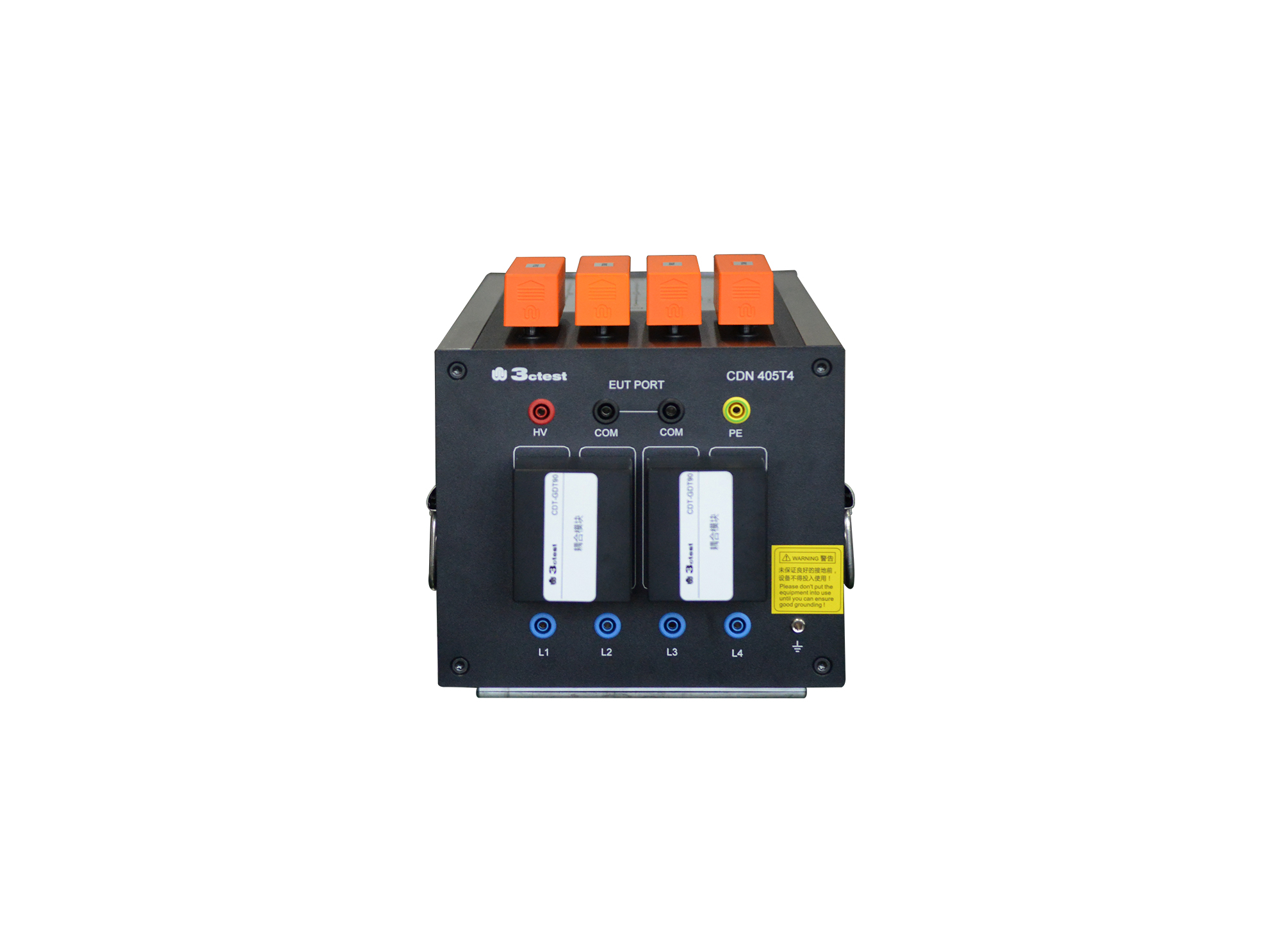

CDN 405T4

CDN 405T4用来评估非屏蔽对称高速通信线雷击浪涌耦合去耦网络。可以用于测试100MBit/s 以太网，强大的去耦能力可以使辅助设备(AE)免受浪涌的影响，确保测试的重复性。最大浪涌电压为6KV。此款CDN将满足IEC/EN 61000 - 4 - 5：2017的标准升级。是按照IEC/EN 61000 - 4 - 5图10非屏蔽对称高速数据线标准来设计。退耦性能及传输速率稳定，体积小巧便于携带使用方便。

> 可以用于测试100 MBit/s速率
> 1对2线、2对4线非屏蔽对称线 线对地
> 2线非屏蔽不对称线 线对线
> 耦合波形1.2/50 s、8/20 μs
> 最大工作电流1A
> 接口规格为4mm 香蕉头
> 可以兼容国外发生器输出端口进行通信测试

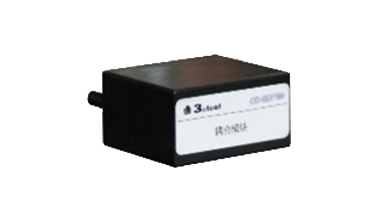

> 根据试验需求更换限流电阻、耦合器件和去耦器件
