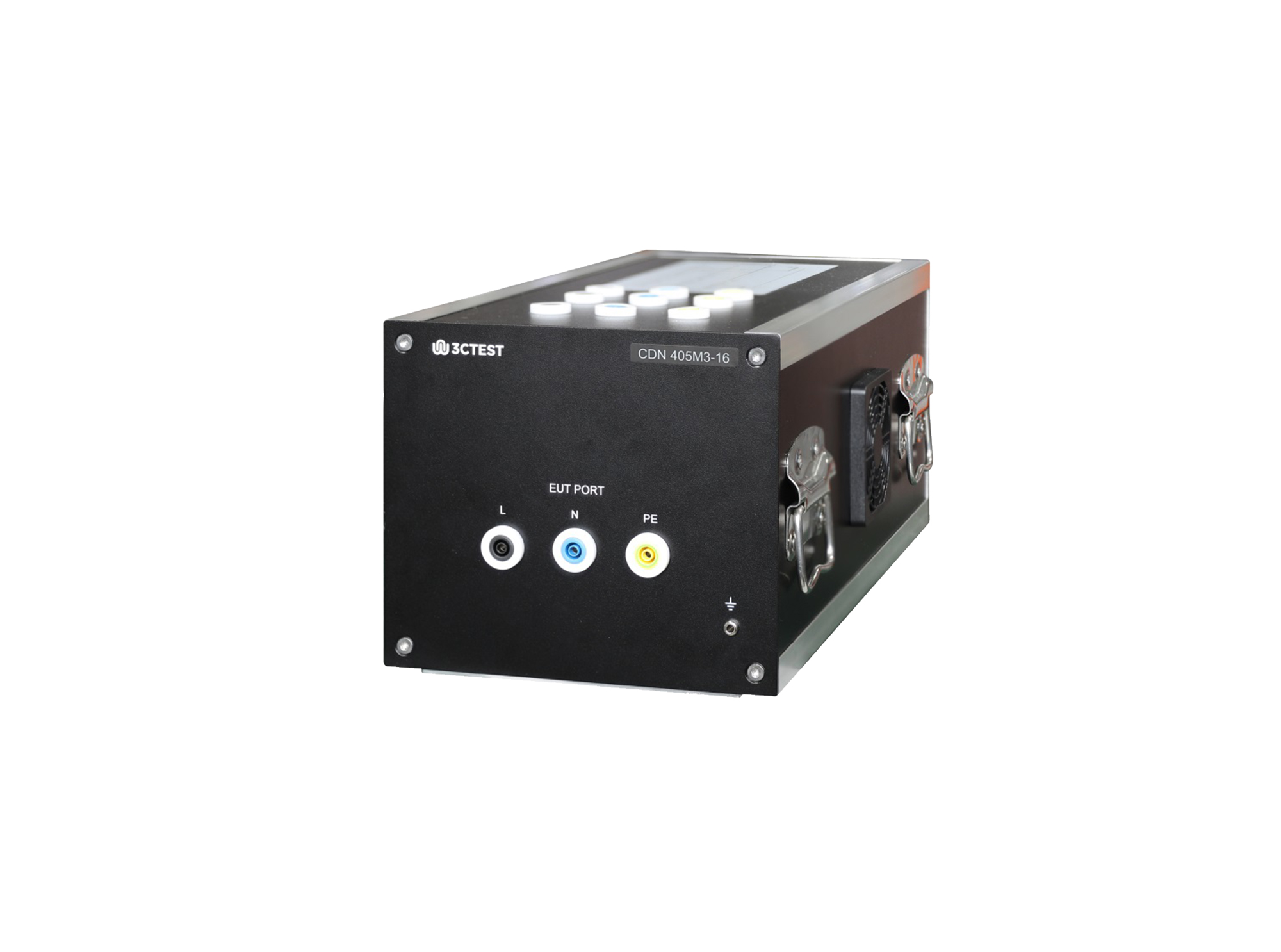

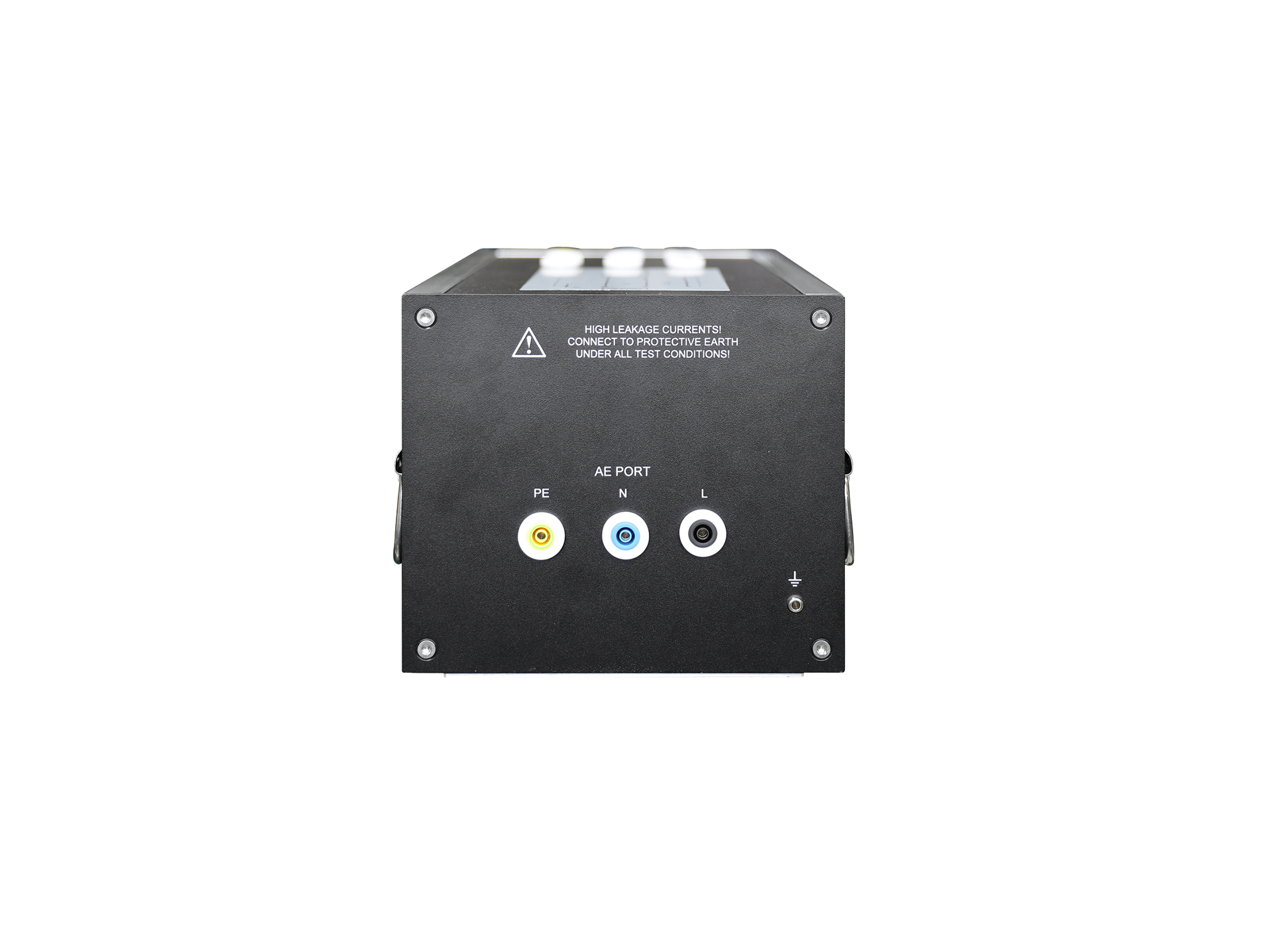

雷击浪涌耦合去耦网络

CDN 405M3-16

CDN 405M3-16适用于浪涌试验的耦合去耦网络，其脉冲耐压可达8 kV。严格按照GB/T 17626.5、IEC 61000-4-5和TB/T 3498标准要求来设计

产品概述

CDN 405M3-16适用于浪涌试验的耦合去耦网络，其脉冲耐压可达8 kV。严格按照GB/T 17626.5、IEC 61000-4-5和TB/T 3498标准要求来设计。产品中所有的插座都是安全的香蕉插头，确保使用者的最大安全。

产品特点

> 耦合电路和去耦电路可分离独立使用

> 最大脉冲耐压可达8 kV

> 所有的插座是安全的香蕉插头，确保使用者的最大安全

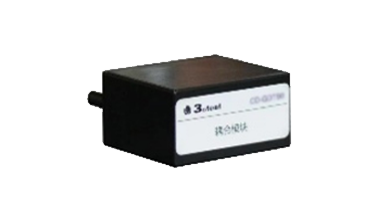

> 耦合模块可更换为电容、GDT、TVS等

产品标准

IEC标准

GB/T标准

其他标准

应用行业

产品参数

技术参数

符合标准	IEC 61000-4-5、GB/T 17626.5、TB/T 3498
耦合波形	1.2/50 μs、8/20 μs组合波 10/700 μs、5/320 μs组合波 4/300 μs电压波
脉冲耐压	8 kV
耦合模式	线对线、线对地
耦合器件	9 μF/18 μF电容
通信接口规格	香蕉头4 mm
EUT带载能力	Max AC 300 V 20 A
去耦电感	1.5 mH
去耦网络电源端口残余浪涌电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
机箱尺寸	235 mm(W)195 mm(H)475 mm(D)
仪器重量	约15 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

产品配件

标配附件

适配器、测试线、接地线、耦合模块、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。
