大功率雷击浪涌耦合/去耦网络

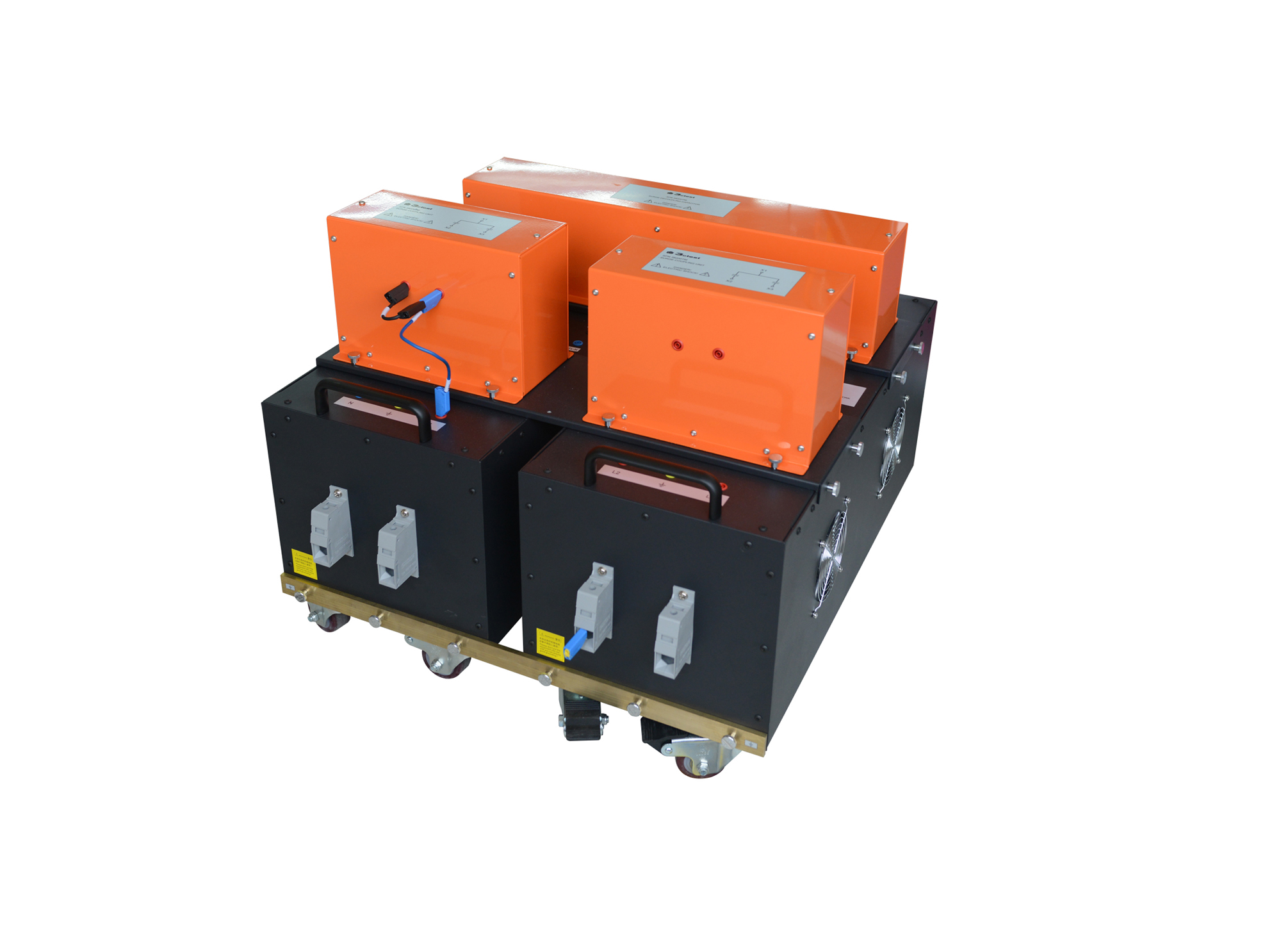

SPN 38200TM

SPN 38200TM 手动耦合/去耦网络；可与CCS 系列、CWS系列仪器组成电磁兼容测试系统。根据客户需要，可以兼容其它厂牌EMC测试仪器使用。此设备专门用于大型设备的现场测试。

产品概述

产品特点

> EUT最大电压AC 380V；
> EUT最大电流200A；
> 内置温度计；
> 符合EN/IEC 61000-4-5标准；
> 大型设备的现场测试；
> 兼容其它厂牌浪涌发生器使用

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

通用参数

电压	最高可达8.0kV(1.2/50us) 注：耦合/去耦网络实际输出的雷击浪涌电压值，取决于浪涌发生器的设定值；
电流	最高可达4.0kA(8/20us)
相位同步	L1、L2、L3、N、PE任意线-线、线-地相位角度迭加，手动选择
耦合路径	L1、L2、L3、N、PE任意组合路径
耦合投切方式	手动投切
耦合电容	9uF、18uF
耦合电阻	10 ohm、0 ohm 耦合电阻可选IEC标准方式或自定义方式
耦合衰减	<2dB
EUT带载能力	三相五线 Max AC 380V 200A；
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
仪器接地连接方式	使用扁平接地线
仪器重量	约150kg
环境温度	15-35℃
相对湿度	35%-85%RH（无凝露）
气压范围	75kPa～106kPa

产品配件

随机标配

耦合/去耦网络1台、测试线、接地线、出厂检验报告、说明书
