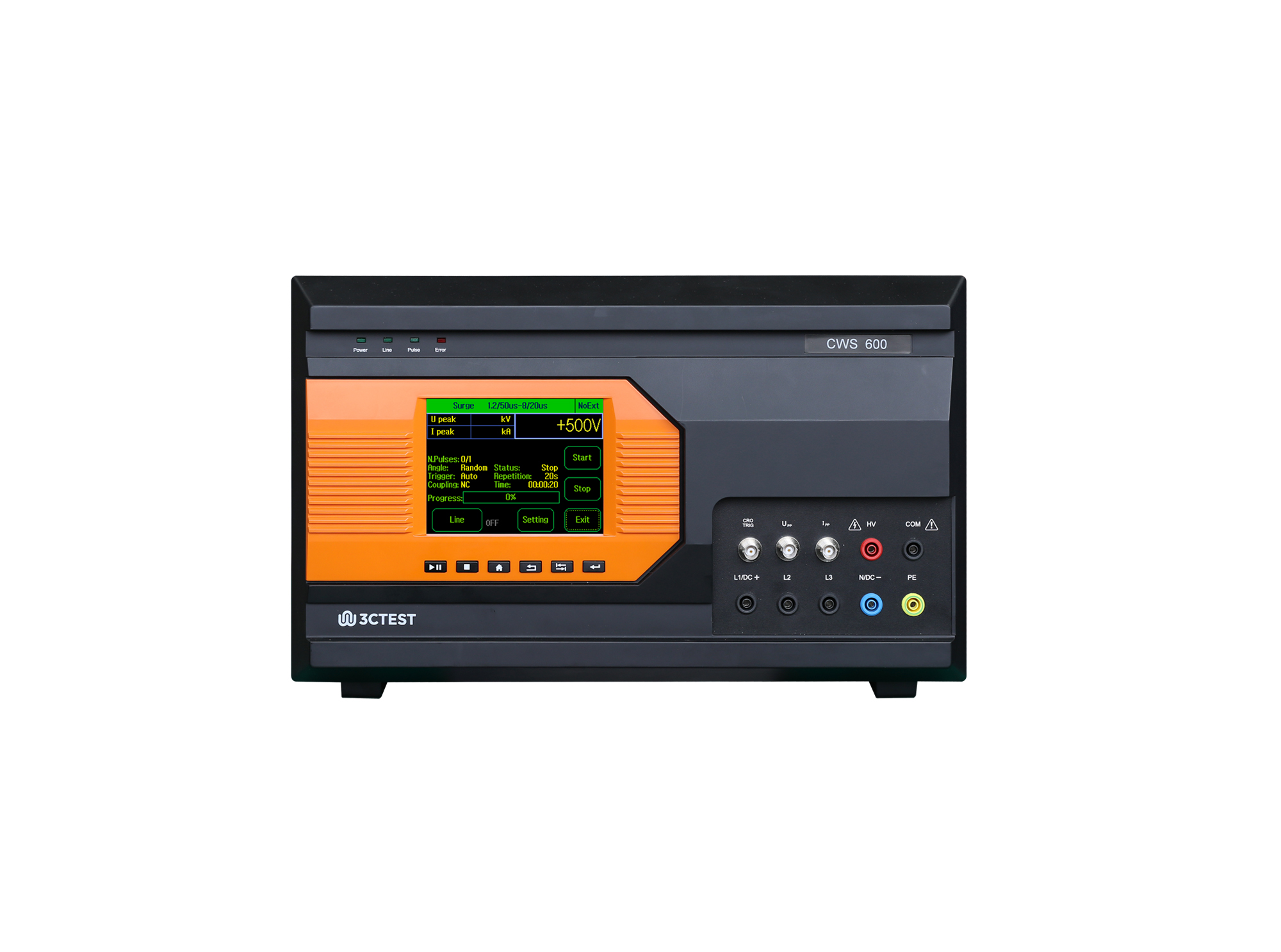

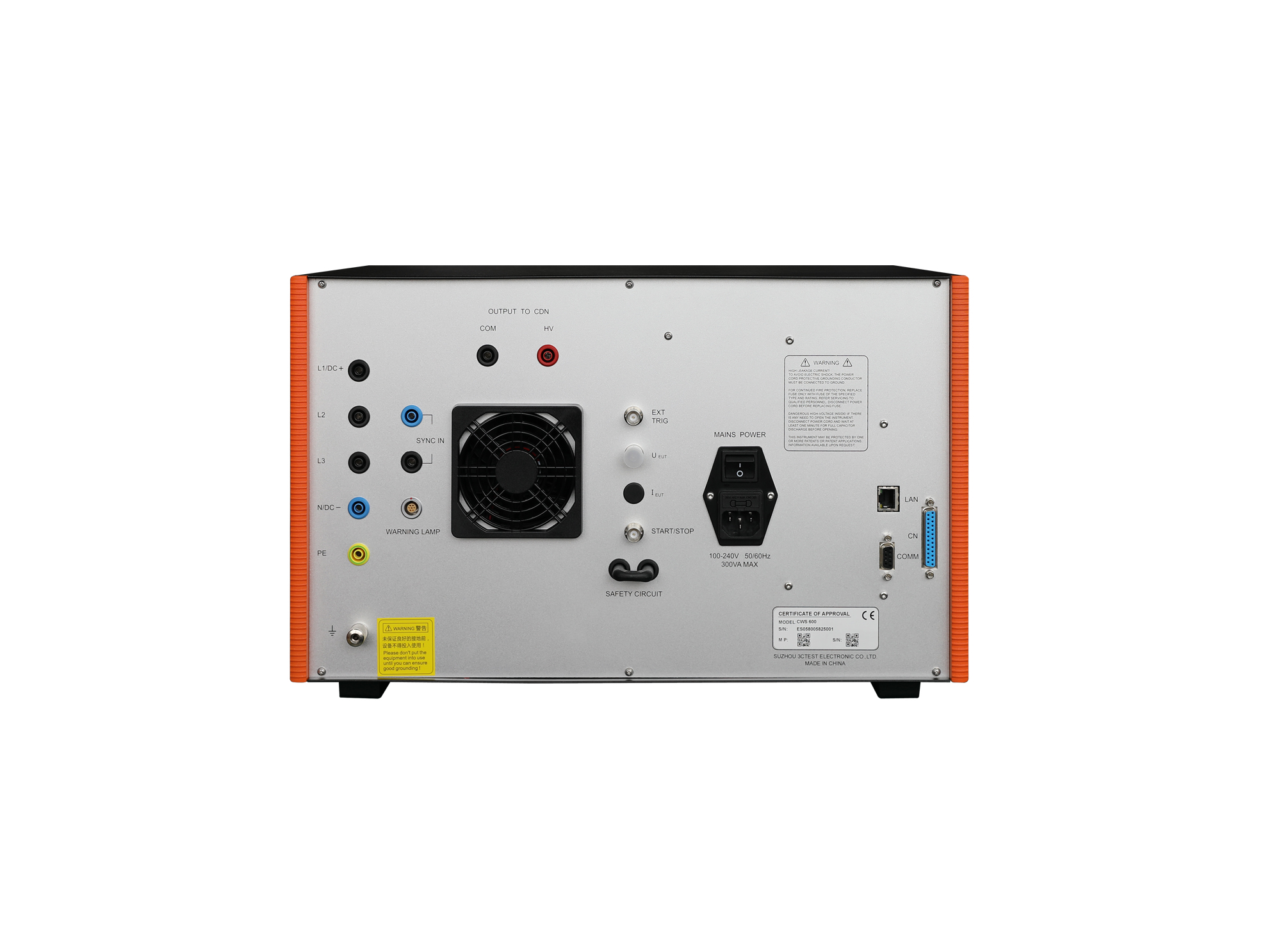

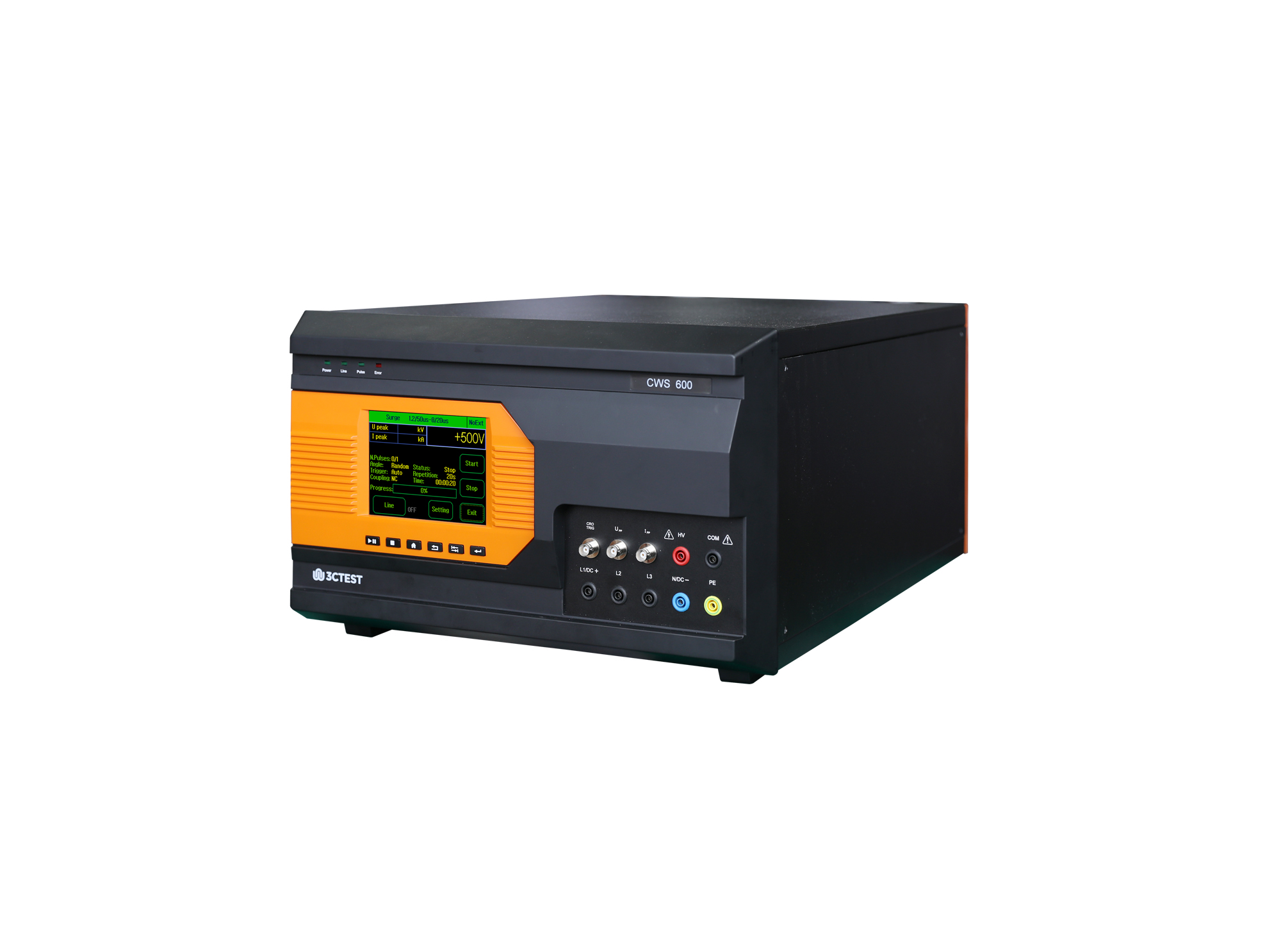

组合波雷击浪涌模拟器

CWS 600(S-480-32-T)

CWS 600组合波雷击浪涌模拟器是一款智能型多功能EMS抗扰度测试设备，最高测试电压达6kV，可满足国际及产品标准中浪涌抗扰度、脉冲磁场等测试要求。该设备内置全自动三相耦合/去耦网络，同时也适用于欧盟CE与CCC认证对单相受试设备的测试需求。

产品概述

命名规则：


备注：内置单相网络设备型号，参照CWS 600（ST-300-20）宣传单页。

产品特点

> 5.7英寸彩色触摸屏,前面板操作

> 浪涌失效侦测功能

> 浪涌电压、电流测量采集

> 测试编排程功能

> 内置全自动三相耦合/去耦网络AC 480 V 20 A/32 A（选配）、DC 480 V 20 A/32 A（选配）

> 可控制外置三相耦合/去耦网络等功能模块

> 以太网、RJ45接口，用于PC远程控制、打印测试报告

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

技术参数

通用参数

产品配件

选配模块

型号：SEPN系列

满足标准IEC/EN 61000-4-4、GB/T 17626.4(5/50 ns)

满足标准：IEC/EN 61000-4-5、GB/T 17626.5(1.2/50 μs)、(8/20 μs)

满足标准IEC/EN 61000-4-12、GB/T 17626.12

可根据EUT电压等级要求定制

选配附件

标配附件

主机一台、说明书、质检报告、产品质保书、测试线、电源线、接地线

※具体附件规格及数量，请以实际装箱单为准。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

1	差分探头	型号：VCF-80 最大脉冲电压：8 kV 衰减比：1000：1 测量精度：±2%±5m VDC 输入阻抗：30 kΩ 共模，60 kΩ 差模输出阻抗：50 Ω -3dB带宽：8 MHz 上升时间：40 ns 响应时间：30 ns 输出端子：同轴BNC连接器尺寸：260 mm(W)26 mm(H)160 mm(D) 重量：约1 kg 满足雷击浪涌类仪器的开路电压波形校准
2	宽带电流监测钳	型号：CM 0220M 峰值电流：20 kA，灵敏度：0.01 V/A 最大连续电流（有效值）：150 A 频率：10 Hz ~ 20 MHz 输出阻抗：50 Ω 最大1 A•s电荷量接口类型：BNC 尺寸：40 mm(ID)116 mm(OD)40 mm(T)
3	宽带电流监测钳	型号：CM 0301M 峰值电流：200 kA，灵敏度：0.001 V/A 最大连续电流（有效值）：400 A 频率：10 Hz ~ 1 MHz 输出阻抗：50 Ω 最大6 A•s电荷量接口类型：BNC 尺寸：40 mm(ID)116 mm(OD)40 mm(T)
4	抗扰度测试软件	型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
