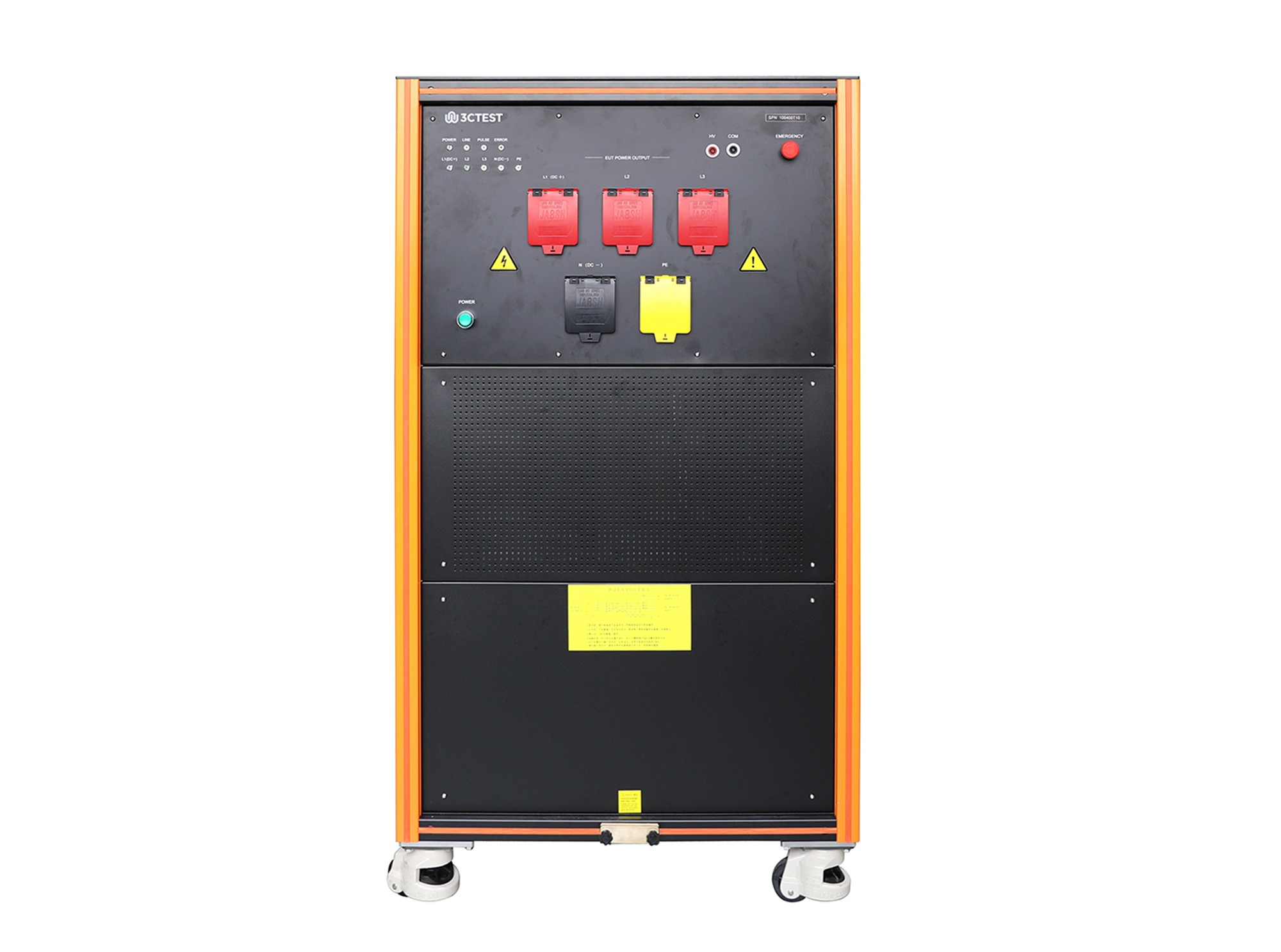

高压大功率雷击浪涌耦合/去耦网络

SPN 100400T10

SPN 100400T10高压大功率雷击浪涌耦合/去耦网络是基于公司第三代控制平台，依据IEC 61000-4-5、GB/T 17626.5 标准开发设计的一款全自动投切三相交流浪涌耦合/去耦网络。满足用户高压大功率产品对雷击浪涌测试的需求。

产品概述

产品特点

> 雷击浪涌测试电压最高可达10kV
> 满足交直流测试，最大带载能力AC 1000V 400A、DC 1500V 400A
> 本产品与本公司CCS 系列和CWS 系列模拟器配套使用，可实现全自动测试
> 0-400A量程浪涌波形参数满足IEC 61000-4-5:2017标准要求

产品标准

IEC标准

GB/T标准

应用行业

产品参数

技术参数

符合标准	EN/IEC 61000-4-5、GB/T 17626.5
脉冲电压	最高可达10.0kV(1.2/50 μs)
脉冲电流	最高可达5.0kA(8/20 μs)
相位同步	任意线-线、线-地相位角度迭加
耦合路径	L1、L2、L3、N、线路任意路径组合
耦合路径	L1(DC+)、N(DC-)直流路径
耦合投切方式	自动投切，排程功能
耦合电容	9 μF（线-地）、18 μF（线-线）
耦合电阻	10 Ω（线-地）、0 Ω（线-线）
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
EUT带载能力	DC 1500V 400 A、AC 1000V 400A
EUT电源投切方式	自动投切
额定电流以及波形参数	I≤400 A，波形参数满足全电流量程

通用参数

产品配件

标配附件

三芯电源线、25 芯数据线、说明书、测试线、接地线、保险丝。

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

CWS 600X	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出6.0kV（1.2/50μs），3.0kA(8/20μs)
CWS 800X	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出8.0kV（1.2/50μs），4.0kA(8/20μs)
CWS 1000X	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出10.0kV（1.2/50μs），5.0kA(8/20μs)
CCS 600X	组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出6.0kV（1.2/50μs），3.0kA(8/20μs)
VCF-80	高压差分探头，最高测试电压8kV，衰减比：1000：1，满足雷击浪涌类仪器的开路电压波形校准
CM 0302M	宽带电流监测钳，测试短路电流 0.001 V/A
