雷击浪涌耦合/去耦网络

SPN 38100T20A&20B

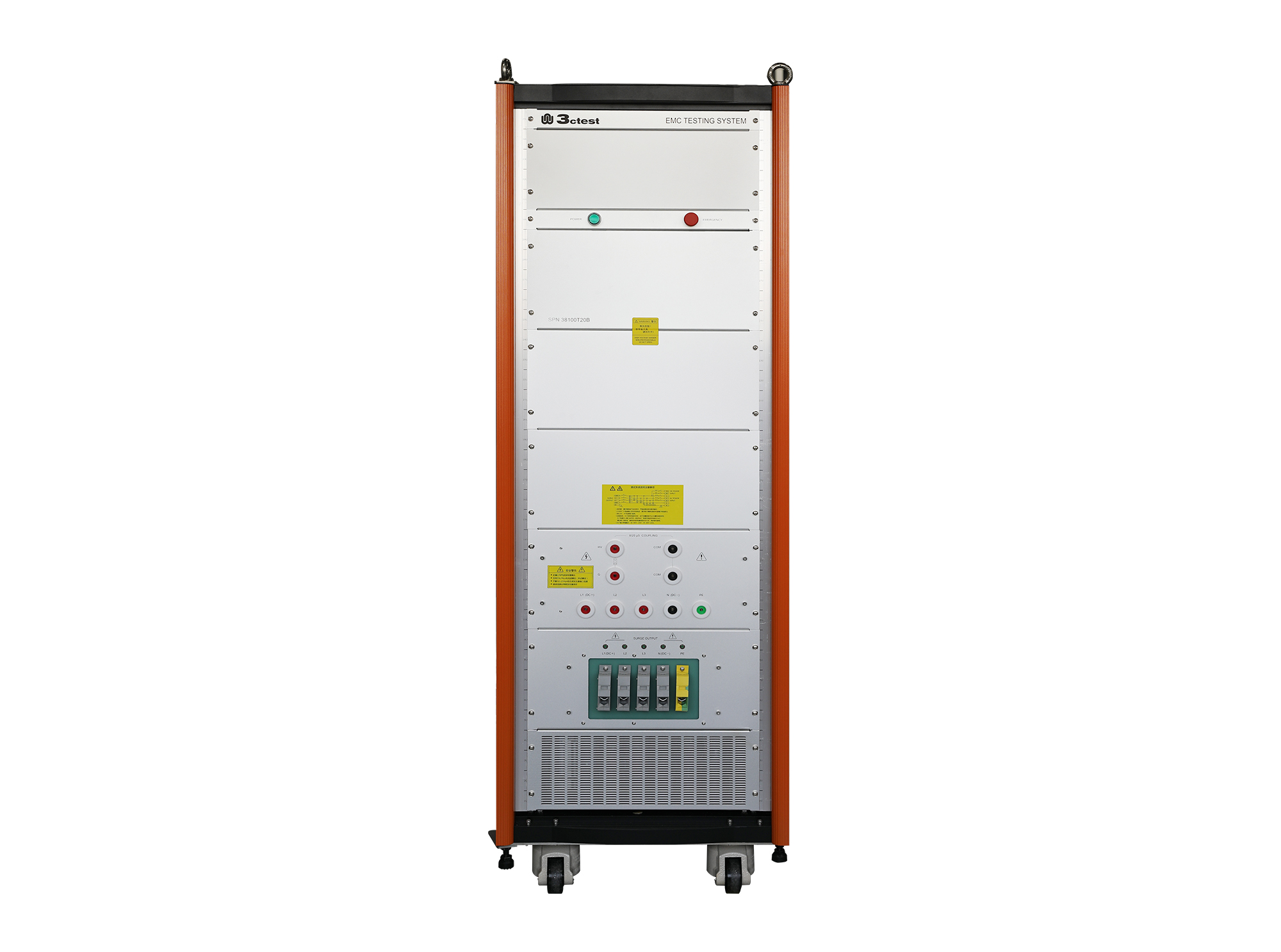

SPN 38100T20A&20B高压大功率雷击浪涌耦合/去耦网络，满足全量程测试要求，可分别搭配S10C2000、CWS 2000MS进行不同波形测试。浪涌组合波试验电压最高为20kV、10kA，8/20μs电流波最高为20kA。

产品概述

SPN 38100T20A&20B高压大功率雷击浪涌耦合/去耦网络，满足全量程测试要求，可分别搭配S10C2000、CWS 2000MS进行不同波形测试。浪涌组合波试验电压最高为20kV、10kA，8/20μs电流波最高为20kA。满足AC/DC交直流供电，EUT最大带载能力AC 380V 100A三相五线、DC 380V 100A。

产品特点

> EUT最大电压AC 380V DC 380V 100A；

> 进行排程设置，实现全自动网络投切功能；

> 浪涌组合波测试电压最高可达 20kV、10 kA；

> 8/20μs电流波最高可达 20KA；

> 任意线路相位角度叠加。

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

符合IEC 61000-4-5雷击浪涌抗扰度测试技术参数

三相全自动耦合/去耦网络	符合 EN/IEC 61000-4-5、GB/T 17626.5 雷击浪涌组合波测试电压可达20kV (1.2/50 μs）电流可达10kA (8/20 μs) 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值
相位同步	任意线-线、线-地相位角度迭加
耦合路径	L1、L2、L3、N、线路任意组合路径 L1（DC+）、N（DC-）直流路径
耦合投切方式	自动投切
耦合电容	9uF（线-地）、18uF（线-线）
耦合电阻	10 ohm（线-地）、0 ohm（线-线）
EUT带载能力	Max AC 380V、100A；Max DC 380V、100A；
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍

符合IEC 61643-11脉冲电流抗扰度测试技术参数

通用参数

产品配件

随机标配

电源线、测试线、接地线、25芯数据线、出厂检验报告、说明书。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：雷击浪涌耦合/去耦网络下一页：高压大功率雷击浪涌耦合/去耦网络返回列表

工作电源范围	AC 110V/220V±10%，50/60Hz±5% （国内默认AC 220V 50Hz）
保险丝	6A
最大功耗	200W
辅助接口	D-sub 25p
仪器接地连接方式	使用扁平接地线
机柜尺寸	35U
重量	单个约200Kg
温度范围	15-35℃
湿度范围	45% - 75%
气压范围	86kPa – 106kPa

手动耦合/去耦网络	符合 EN/IEC 61643-11、GB/T 18802.11 耦合脉冲电流波测试电流可达20kA (8/20 μs) 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值
输出电流	最高可达20kA(8/20us)
相位同步	任意线-线、线-地相位角度迭加
耦合路径	L1、L2、L3、N、线路任意组合路径 L1（DC+）、N（DC-）直流路径
耦合投切方式	手动投切
耦合器件	气体放电管
EUT带载能力	Max AC 380V、100A；Max DC 380V、100A；
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值(EUT输入电压)的2倍

雷击浪涌耦合/去耦网络 SPN 38100T20A&20B
