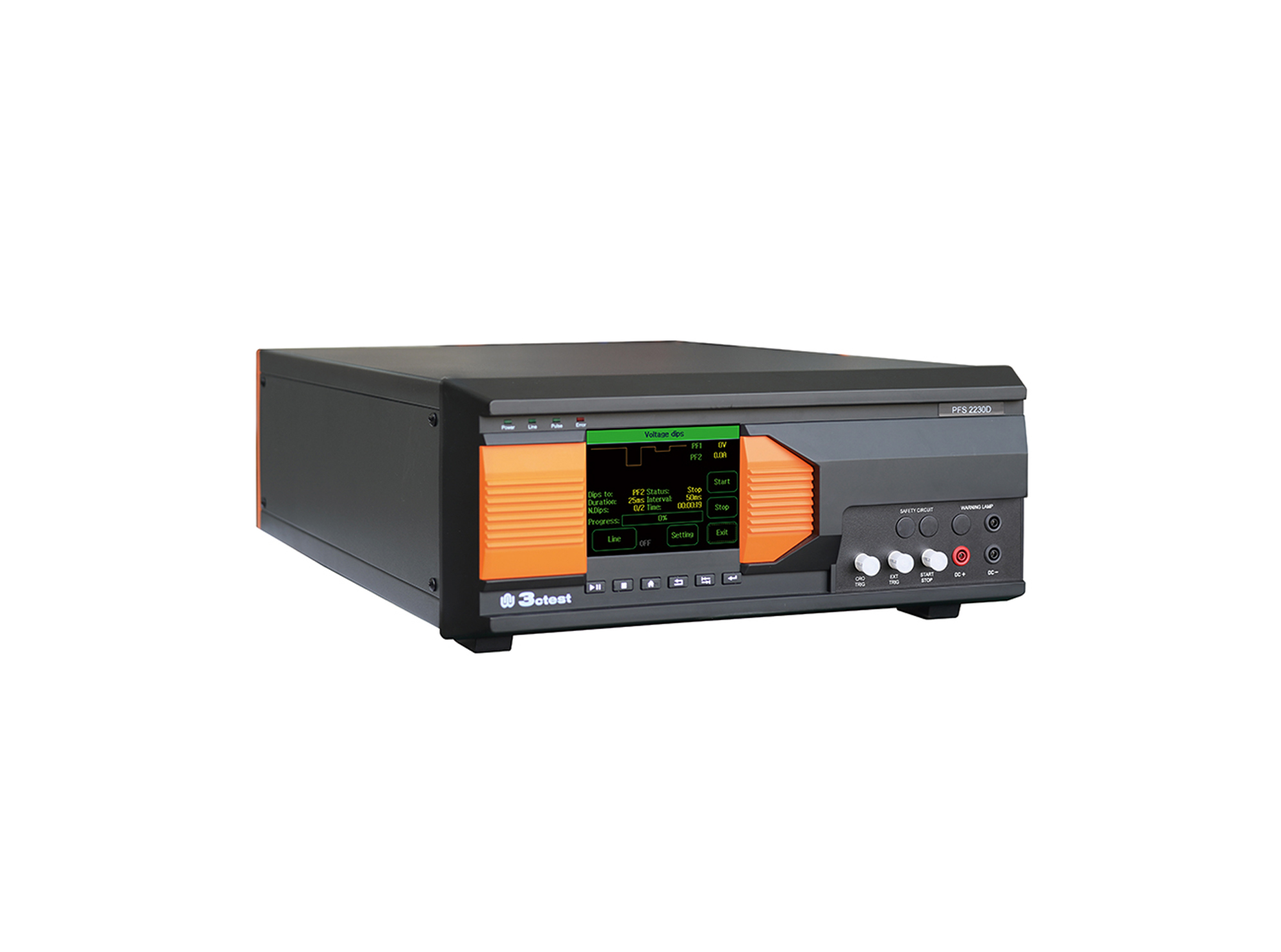

直流电源故障模拟器

PFS 2230D

PFS 2230D直流电源故障模拟器满足标准IEC 61000-4-29和GB/T 17626.29，是模拟直流电源输入端口电压暂降、短时中断、电压变化的发生器装置，是专门为直流系统进行抗干扰试验和测试而设计的智能化控制试验装置。

产品概述

PFS 2230D直流电源故障模拟器满足标准IEC 61000-4-29和GB/T 17626.29，是模拟直流电源输入端口电压暂降、短时中断、电压变化的发生器装置，是专门为直流系统进行抗干扰试验和测试而设计的智能化控制试验装置。它在技术上采用了最新的嵌入系统控制、测量技术，所有的控制和测量功能均自动实现，因而极大地简化了系统组成，大大提高了系统的可靠性。独特的液晶显示操作界面具有良好的人机对话功能，操作过程方便简单，具有智能化的特点。

产品特点

> 5.7英寸彩色触摸屏前面板操作
> 以太网RJ45接口，用于PC远程控制，可打印测试报告
> 具有电流保护功能，最大输出电流为30A
> 无内部电源

产品标准

IEC标准

IEC 61000-4-29

GB/T标准

GB/T 17626.29

应用行业

产品参数

技术参数

额定电压	DC 220 V
跌落/浪涌电压	0% ~ 120%
暂降、中断持续时间	1 ms ~ 9999 ms
暂降、中断间隔时间	50 ms ~ 50000 ms
暂降、中断试验次数	1 ~ 9999
电压上升/下降时间	1 μs ~ 50 μs（发生器负载阻抗为100 Ω时）
输出电压的上过冲/下过冲	小于电压变化的10%（发生器负载阻抗为100 Ω时）
最大输出电流	≤30 A
输出端口	4 mm香蕉插座
负载调整率	输出电压随负荷的变化（0 ~ 额定电流）＜5％
中断时输出阻抗	>100 kΩ
注意：无内部电源

通用参数

产品附件

标配附件

电源线、测试线、接地线、保险丝、射频电缆、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

PFS 系列选型指南

序号	型号	EUT带载能力
1	PFS 1130D (22U机柜，含直流电源)	额定电压：DC：110V 额定电流：30A 仪器尺寸：22U
2	PFS 1150D (22U机柜，含直流电源)	额定电压：DC：110V 额定电流：50A 仪器尺寸：22U
3	PFS 2205D (22U机柜，含直流电源)	额定电压：DC：220V 额定电流：5A 仪器尺寸：22U
4	PFS 2230D (22U机柜，含直流电源)	额定电压：DC：220V 额定电流：30A 仪器尺寸：22U
5	PFS 3016D (35U机柜，含直流电源)	额定电压：DC：300V 额定电流：16A 仪器尺寸：35U
6	PFS 4525D (22U机柜，含直流电源)	额定电压：DC：450V 额定电流：25A 仪器尺寸：22U
7	PFS 1110DC	额定电压：DC：110V 额定电流：10A 仪器尺寸：4U
8	PFS 2210DC	额定电压：DC：220V 额定电流：10A 仪器尺寸：4U
9	PFS 3005DC	额定电压：DC：300V 额定电流：5A 仪器尺寸：4U
10	PFS 4030DC	额定电压：DC：400V 额定电流：30A 仪器尺寸：4U
11	PFS 60100DC	额定电压：DC：600V 额定电流：100A 仪器尺寸：6U
12	PFS 10075DC	额定电压：DC：1000V 额定电流：75A 仪器尺寸：6U
备注： 1： PFS 直流供电系列设备中，带D的含机柜电源，带DC的不含直流电源

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：三相电源故障模拟器下一页：交直流T3跌落开关返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V ± 10%，50/60 Hz
保险丝	6A
最大功耗	1000 W
用户存储空间	无穷（PC）
通讯方式	以太网LAN、RJ45
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
机箱尺寸	19英寸/4U 450 mm(W)190 mm(H)620 mm(D)
仪器重量	约24 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%，RH（无凝露）
气压范围	86 kPa ~ 106 kPa
