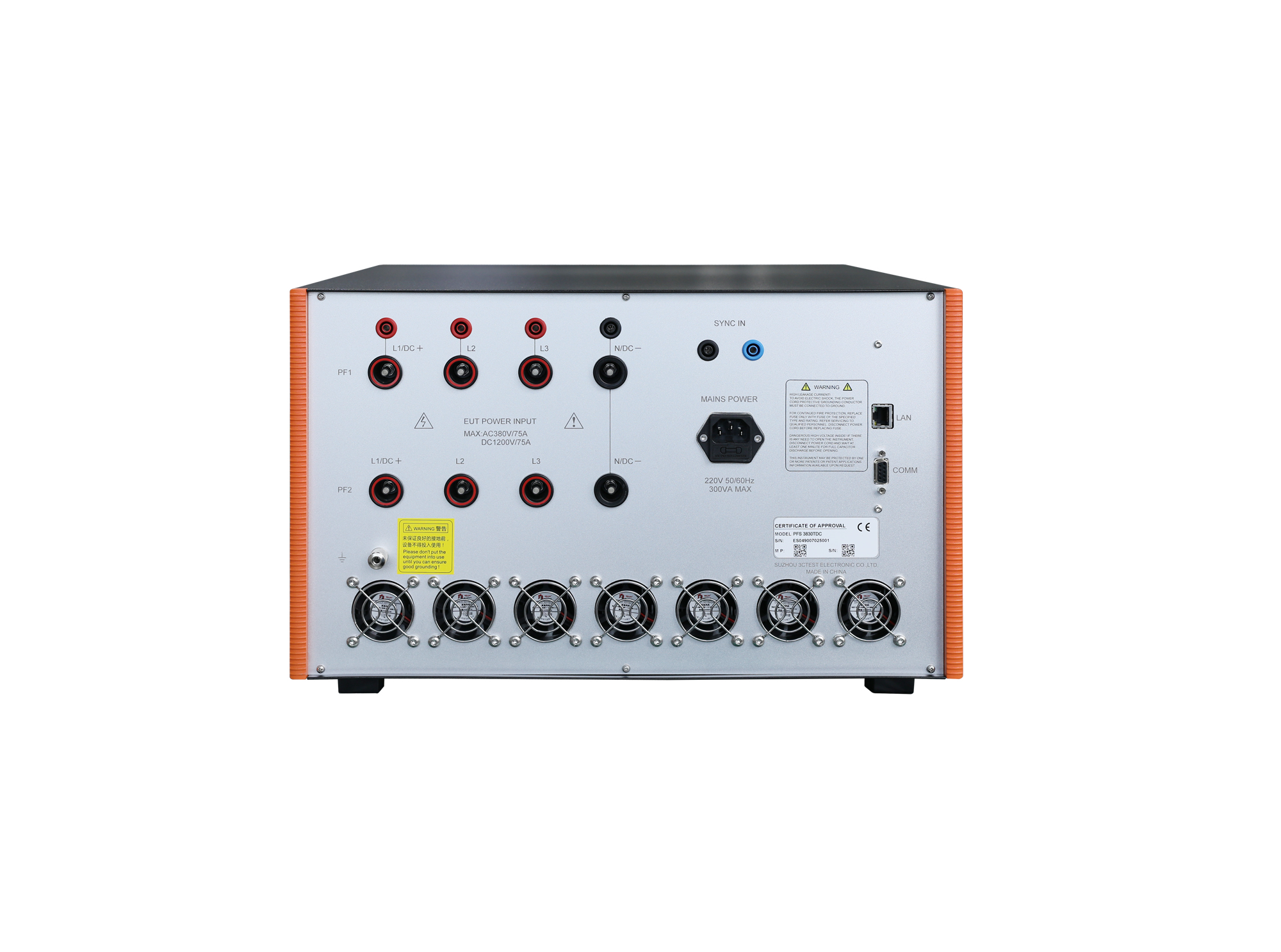

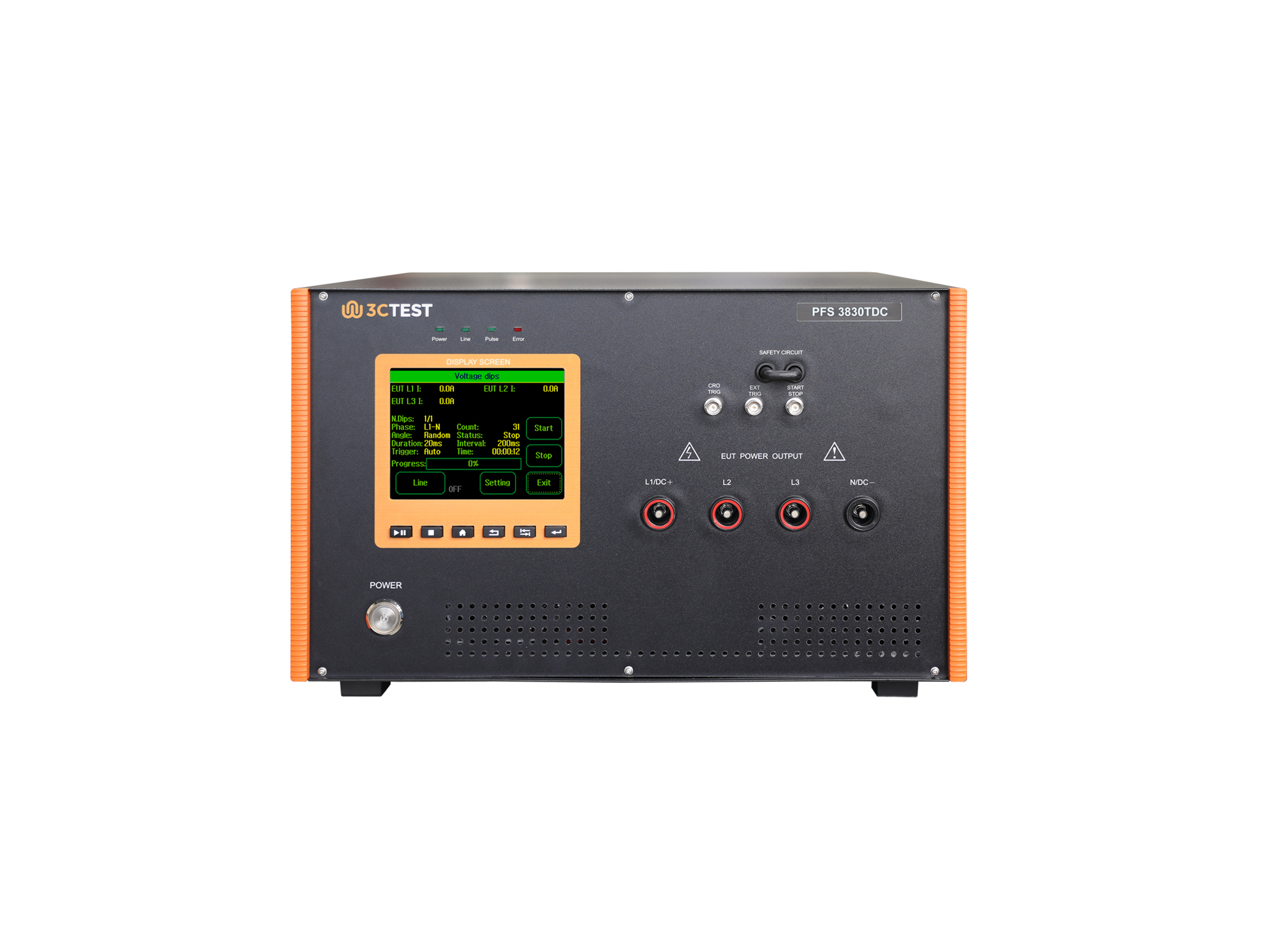

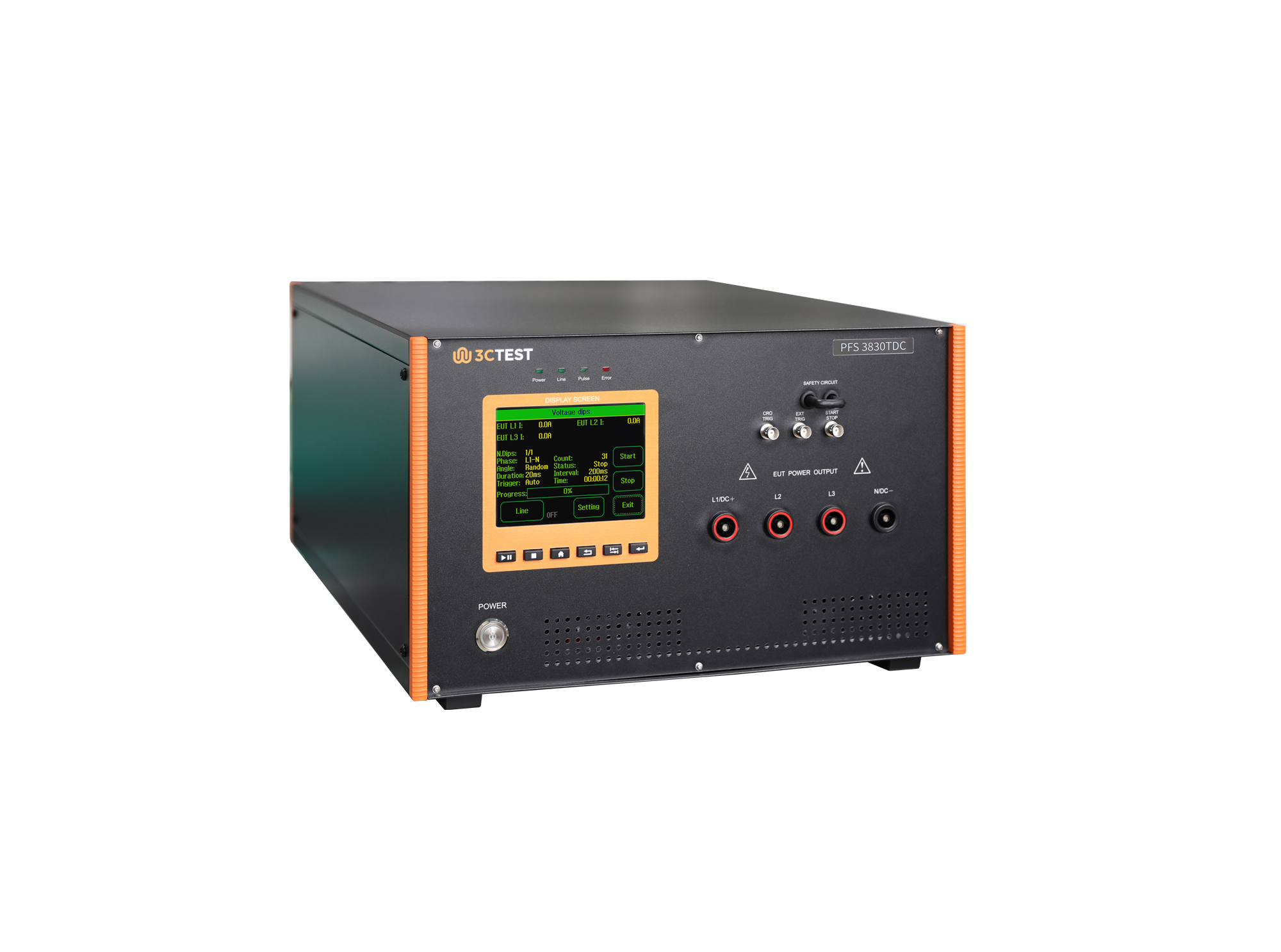

交直流电源故障模拟器

PFS 3830TDC

耐冲击电流

1,000 A

保护

内置过流、短路、过压、过热、浪涌、群脉冲、静电保护

Line in、Line out端口可选其他外置保护附件

EUT最大输入电压

AC：380 V±10%，50/60 Hz±5%

DC：400 V

EUT电流测量

LCD显示

中断电平

0%

电压中断方式

可选一相、两相、三相进行电压中断

电压暂降方式

相线对中线电压暂降

相线对相线电压暂降

GB/T17626.11/34图3a)、3c)/IEC61000-4-11/34:Figure3a)、3c)

注：电压暂降值及相位偏移由外部联动供电电源决定

暂降、中断持续时间

0.3 ~ 9999周期或1 ms ~ 99,999 ms

暂降、中断间隔时间

50 ms ~ 50,000 ms

暂降、中断试验次数

1 ~ 9,999 次

暂降、中断上升、下降时间

AC:

发生器额定电流75A及以下产品：1 ~ 5 μs(标准规定电阻校验)

发生器额定电流75A以上产品：1 ~ 50 μs(标准规定电阻校验)

DC:

发生器负载阻抗为100Ω时：1 ~ 50 μs

同步

0° ~ 360°，1°步进设置或随机方式

触发方式

手动、自动、外部触发输入

输入输出端口

同轴端子、三相四线（L1、L2、L3、N）

型号：R50Ω/1134

阻抗：50 Ω

精度：±10%

功率：3000 W

发生器额定电流： 50 A＜I≤100 A

型号：R25Ω/1134

阻抗：25 Ω

精度：±10%

功率：6000 W

发生器额定电流：＞100 A

型号：PIC 1134

容值：1700 μF

放电电阻：4700 Ω

最大额定电压：AC 230 V, DC 350 V

峰值冲击电流驱动能力：

Max 500 A (相对220 V - 240 V电源)

Max 250 A (相对100 V - 120 V电源)

型号：Corelab

兼容Windows 7 / 8 / 10 / 11操作系统。

支持以太网接口和串口通讯模式。

支持参数排程测试、测试序列，一键进行测试，操作简单。

可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
