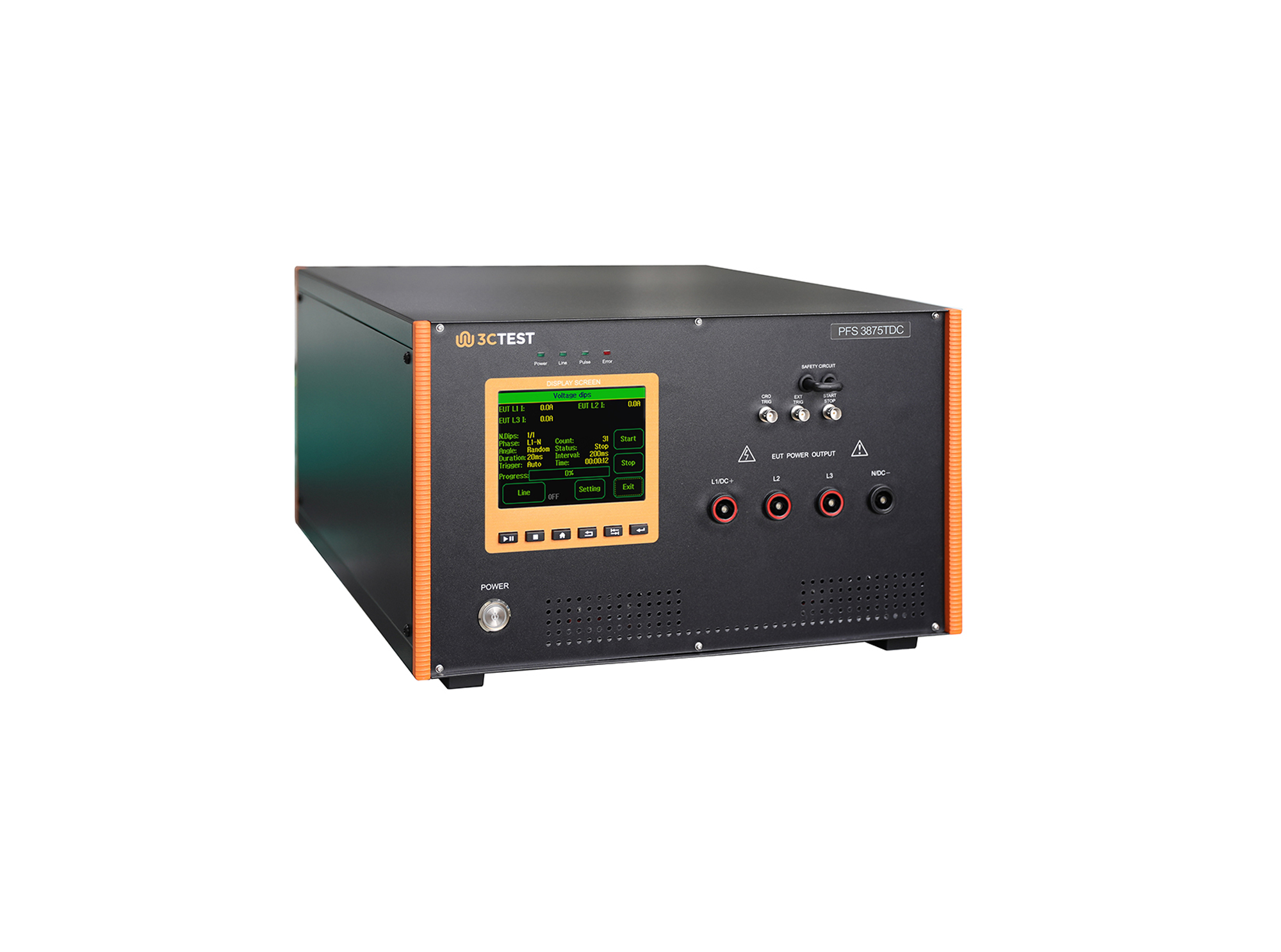

交直流T3跌落开关

PFS 3875TDC(DC1000V,75A)

PFS 3875TDC交直流跌落开关依据IEC 61000-4-11、IEC 61000-4-29和IEC 61000-4-34测试要求设计, 能够模拟电网、变电设备发生故障或者负荷突然发生大的变动引起的电压暂降、短时中断现象。

产品概述

PFS 3875TDC交直流跌落开关依据IEC 61000-4-11、IEC 61000-4-29和IEC 61000-4-34测试要求设计, 能够模拟电网、变电设备发生故障或者负荷突然发生大的变动引起的电压暂降、短时中断现象。本产品配有可控制的半导体开关，能承受瞬间冲击电流，同时具有电子短路保护功能，可用于检验电气、电子设备遇到上述现象时，能否避免处于不安全的操作条件。

产品特点

> 测试编排程功能
> 电流测量采集
> 5.7英寸彩色触摸屏前面板操作
> 进口大功率IGBT半导体开关，安全稳定
> 可三相同时进行电压中断、暂降试验
> 以太网RJ45接口，用于PC远程控制、打印测试报告

产品标准

IEC标准

GB/T标准

应用行业

产品参数

技术参数

EUT最大持续电流	77 A
耐冲击电流	1000 A
保护	内置过流、短路、过压、过热、浪涌、群脉冲、静电保护 Line in、Line out端口可选其他外置保护附件
EUT最大输入电压	AC：380 V±10%，50/60 Hz±5% DC：1000 V
EUT电流测量	LCD显示
中断电平	0%
电压中断方式	可选一相、两相、三相进行电压中断
电压暂降方式	相线对中线电压暂降相线对相线电压暂降 GB/T17626.34图3a)、3c)/IEC61000-4-34:Figure3a)、3c) 注：电压暂降值及相位偏移由外部联动供电电源决定
暂降、中断持续时间	0.3 ~ 9999周期或1 ms ~ 9999 ms
暂降、中断间隔时间	50 ms ~ 50000 ms
暂降、中断试验次数	1 ~ 9999 次
暂降、中断上升、下降时间	AC: 发生器额定电流75A及以下产品：1 ~ 5 μs(标准规定电阻校验) 发生器额定电流75A以上产品：1 ~ 50 μs(标准规定电阻校验) DC: 发生器负载阻抗为100Ω时：1 ~ 50 μs
同步	0° ~ 360°，1°步进设置或随机方式
触发方式	手动、自动、外部触发输入
输入输出端口	同轴端子、三相四线（L1、L2、L3、N）

通用参数

产品配件

标配附件

说明书、测试线、同轴电缆线、电源线、保险丝，接地线

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：直流电源故障模拟器下一页：单相电源故障模拟器返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	220 V±10%，50/60 Hz
保险丝	6A
最大功耗	300 W
用户存储空间	无穷（PC）
通讯方式	以太网LAN、RJ45
辅助接口	COMM串行接口
外部触发输入	BNC,5 V TTL
CRO触发输出	BNC,5 V TTL
运行控制输入	BNC,5 V TTL
外部同步输入	45 ~ 65 Hz，同名端与异名端之间20 ~ 500 V，同名端、异名端与机壳0 ~ 500 V
安全电路	安全回路开路时停止工作
失效检测	失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
EUT电源电压注入	PF1、PF2均需外接电源供电
检测输出方式	标准1米同轴线
机箱尺寸	19英寸 / 6U 450 mm(W)280 mm(H) 620 mm(D)
仪器重量	约46 kg
温度范围	15 ℃ ~ 35℃
湿度范围	45% ~ 75%，RH（无凝露）
气压范围	86 kPa ~ 106 kPa
