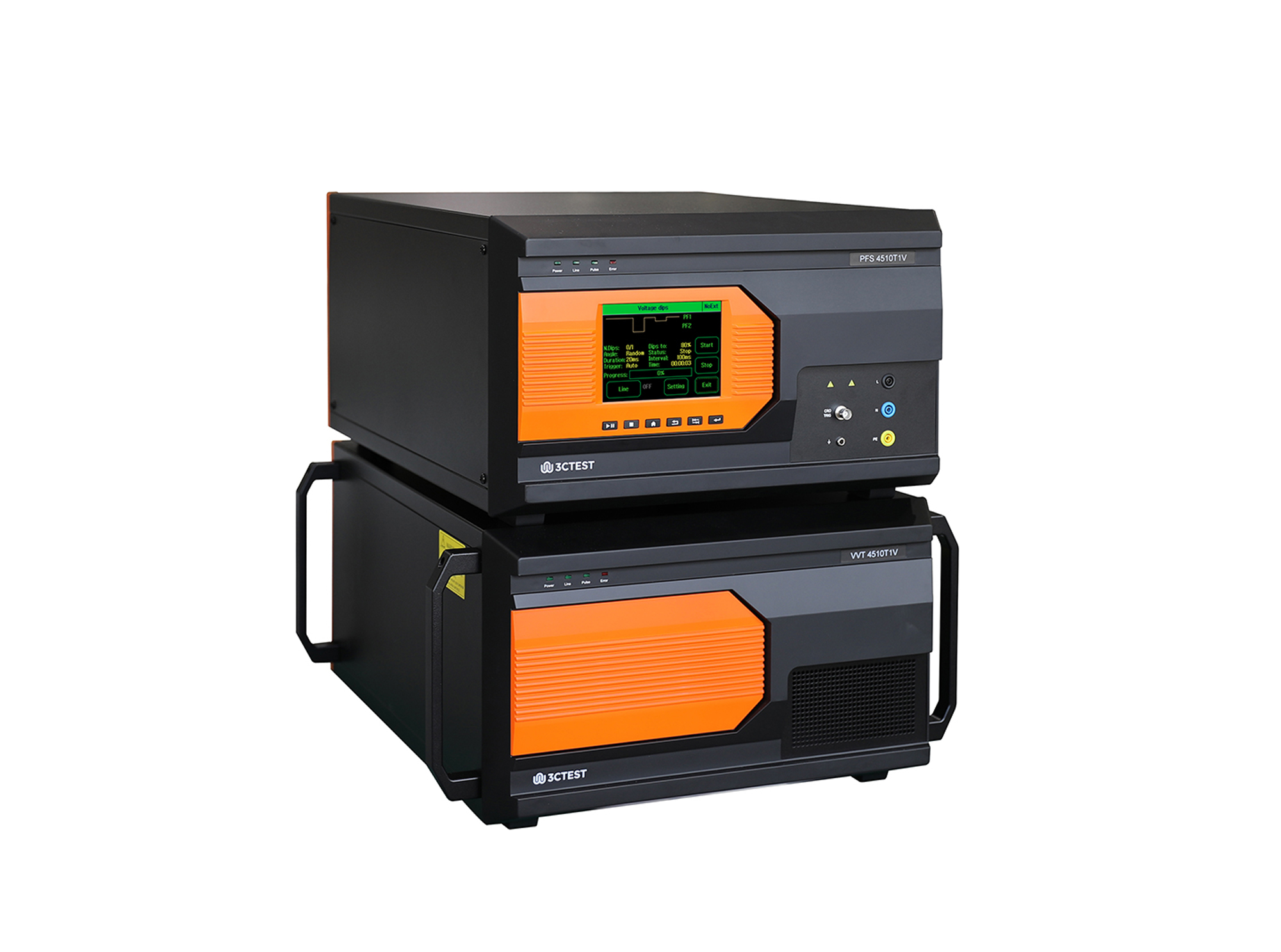

单相电源故障模拟器

PFS 4510SV

PFS 4510SV单相电源故障模拟器，是基于公司新一代控制平台，依据IEC/EN61000-4-11 和GB/T 17626.11标准要求设计的模拟输入端口电压暂降、短时中断和电压变化的模拟器。

产品概述

PFS 4510SV单相电源故障模拟器，是基于公司新一代控制平台，依据IEC/EN61000-4-11 和GB/T 17626.11标准要求设计的模拟输入端口电压暂降、短时中断和电压变化的模拟器。PFS 4510SV需搭配附件设备VVT 4510SV组成电压暂降、短时中断、电压变化抗扰度测试系统进行全自动测试，同时配有可控制的半导体开关，能够承受瞬间冲击电流500A，同时具有电子短路保护功能。

产品特点

> 5.7英寸彩色触摸屏前面板操作
> 电压、电流测量采集
> 内置多功能测试模块组合
> 具有限压、限流、过压、过流保护功能
> 全兼容IEC/EN 61000-4-11，GB/T 17626.11测试
> 以太网接口可用于PC远程控制及测试报告打印

产品标准

IEC标准

IEC 61000-4-11

GB/T标准

GB/T 17626.11

应用行业

产品参数

技术参数

符合标准	IEC/EN 61000-4-11、 GB/T 17626.11
EUT最大输入电压	450 V AC，50/60 Hz
EUT电流电压测量	LCD显示
EUT最大持续电流	12 A
耐冲击电流	500 A
保护	内置过流、短路、过压、过热、浪涌、群脉冲、静电保护 Line in、Line out端口可选其他外置保护附件（例如：警告灯、急停按钮）
中断电平	0%
暂降电平	0% ~ 100%
暂降、中断持续时间	0.3 ~ 9999周期或1 ms ~ 99999 ms
暂降、中断间隔时间	50 ms ~ 60000 ms
暂降、中断试验次数	1 ~ 9999
暂降、中断上升、下降时间	1 ~ 5 μs
电压变化电平	0 ~ 100%
电压变化减少时间	500 ms ~ 9999 ms（50% ~ 100%）或突变（同暂降、中断上升、下降时间）
电压变化减少时间	1500 ms ~ 9999 ms（0% ~ 100%）或突变（同暂降、中断上升、下降时间）
电压变化增加时间	500 ms ~ 9999 ms（50% ~ 100%）
电压变化增加时间	1500 ms ~ 9999 ms（0% ~ 100%）
电压变化降低后持续时间	10 ms ~ 59999 ms
同步	0° ~ 360°，1°步进设置或随机方式
触发方式	手动、自动、外部触发输入

通用参数

产品附件

标配附件

电源线、测试线、接地线、保险丝、射频电缆、扁平接地线、使用说明书、检验报告、产品质保书
1	交流电源暂降、短时中断模拟器	型号：VVT 4510SV 与主机PFS 4510SV配套连接组成电压暂降、短时中断、电压变化抗扰度测试系统进行全自动测试。

选配附件

PFS 系列选型指南

序号	型号	EUT带载能力
1	PFS 2210SD	额定电压：AC : 220V 额定电流：10A DC : 300V 仪器尺寸：6U
2	PFS 2216SD	额定电压：AC: 220V 额定电流：16A DC: 300V 仪器尺寸： 6U
3	PFS 2216S	额定电压：AC : 220V 额定电流：16A 仪器尺寸：6U
4	PFS 2216SV	额定电压：AC: 220V 额定电流：16A 仪器尺寸：6U
5	PFS 2216SVD	额定电压：AC: 220V 额定电流：16A DC: 300V 仪器尺寸：6U
6	PFS 2225S（机柜）	额定电压：AC: 220V 额定电流：25A 仪器尺寸：22U
7	PFS 2230SV	额定电压：AC: 220V 额定电流：30A 仪器尺寸：22U
8	PFS 3032S	额定电压：AC: 300V 额定电流：32A 仪器尺寸：22U
9	PFS 4510SV	额定电压：AC: 450V 额定电流：10A 仪器尺寸：6U+6U
备注： 1： PFS 单相供电系列设备中，带D的支持直流，带V的支持电压变化

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：交直流T3跌落开关下一页：直流电源故障模拟器返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 100 V ~ 240 V，±10%，50/60Hz
保险丝	6A
最大功耗	300 W
用户存储空间	无穷（PC）
通讯方式	以太网LAN、RJ45
辅助接口	D-sub 25p
外部触发输入	BNC,5 V TTL,常开节点，闭合触发
CRO触发输出	BNC,5 V TTL
运行控制输入	BNC,5 V TTL
外部同步输入	45-65 Hz，同名端与异名端之间20 ~ 500V 同名端、异名端与机壳0 ~ 500V
警告灯输出	0 ~ 220 V AC 10 A/0 ~ 48 V DC 3 A 电源取决于外接信号灯的种类
安全电路	安全回路开路时停止工作
失效检测	失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
机箱尺寸	6U 450mm(W)280mm(H)620 mm(D) *2
仪器重量	PFS 4510SV : 约20 kg , VVT 4510SV : 约48 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%，RH（无凝露）
气压范围	86 kPa ~ 106 kPa

1	校准阻抗盒	型号：R100Ω/1134 阻抗：100 Ω 精度：±10% 功率：2000 W 发生器额定电流：≤50 A
2	抗扰度测试软件	型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
