静电放电模拟器

EDS 30V

EDS 30V是一款先进的智能型静电放电发生器，输出电压30kV,也是一款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器，依照 ISO 10605 和 GB/T 19951的标准执行。

产品概述

人体对物体或两个物体之间的静电有时会产生高达数万伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。EDS 30V是一款先进的智能型静电放电发生器，输出电压30kV,也是一款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器，依照 ISO 10605 和 GB/T 19951的标准执行。LCD触摸屏简单易操作，电源可选择AC与电池盒，RC模块可更换，内置温度湿度计，确保了在各种测试场合使用的可靠性。

产品特点

> 人体工程学设计；
> LCD触摸屏控制；
> 温湿度记录和保护；
> 自动极性转换；
> 放电模块可更换，自动识别；
> 内置标准测试程序库；
> 智能检测空气放电失效性。

产品标准

IEC标准

IEC 61000-4-2

ISO标准

ISO 10605

GB/T标准

应用行业

汽车电子

产品参数

技术参数

接触放电	200 V – 30,000 V（±5%）
空气放电	200 V – 30,000 V（±5%）
电压步进	100 V
充电电阻	51MΩ
保持时间	大于 5s
极性	正、负
RC模块识别	自动识别并LCD显示
温湿度	内置温湿度计，记录和保护功能
脉冲重复频率	单次/0.1/0.2/0.5/1/2/5/10/20 Hz
触发模式	手动&自动
脉冲计数	1-9999
接触放电模式	330 PF / 2000 Ω 150 PF / 2000 Ω 330 PF / 330 Ω 150 PF / 330 Ω
上升时间	0.7-1.0 ns
评估程序	进行20 Hz接触放电，对受试设备的测试点进行评估

通用参数

产品配件

标准配件

1、放电枪	放电枪与控制一把
2、高压发生器	程控高压电源一台
3、RC阻容模块	330 PF/ 2000 Ω；150 PF / 2000 Ω；330 PF / 330 Ω；150 PF / 330 Ω；放电模块可更换
4、放电电极EDS 30T-CONT	接触放电头
5、放电电极EDS 20H-AIR	空气放电头
6、接地线	2 m 接地线
7、包装箱	手提箱
8、资料	原厂测试校准证书和操作手册

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：静电放电模拟器下一页：静电场耦合装置返回列表

重量	约12.0 kg
重量（静电枪）	约2.0 kg
环境温度	15 ℃ - 35 ℃（操作条件）
相对湿度	30%-60%（操作条件）
气压范围	86 kPa-106 kPa
工作电源	100 V-240 V（±10%）; 50/60 Hz（大陆地区默认AC 220 V 50 HZ）

1、RC阻容模块	100 pF/1500 ohm (EDS) 150 pF/150 ohm (EDS) 500 pF/500 ohm (EDS) 500 pF/5000 ohm (EDS) 200 pF/0 ohm (EDS) 500 pF/0 ohm (EDS) 500 pF/100 ohm (EDS) 可根据用户需求定制放电模块
2、30 mm放电电极EDS 30T-AIR(30mm)	用于15 kV ~ 30 kV测试
3、电池盒EDS01	82600 mAh镍氢充电电池，代替AC电源。接触放电+30 kV，1 Hz，大约8 h。尺寸140 mm100 mm*35 mm，重量0.5 Kg
4、电池充电器ACS310	用于电池盒充电
5、静电放电试验配置 ESDD	接地高压电阻 2x470 kohm 垂直耦合板 500x500x3 mm 水平耦合板 1600x800x2 mm 参考接地板 2700x1800x2 mm 测试桌1600x800x800 mm，全实木，满足IEC 61000-4-2要求
6、ESD 校准装置 ESD-CALA	用于ISO 10605的波形校准，包括2 ohm 靶子/4 GHz，同轴电缆，使用说明书
7、衰减器JZ602	阻抗: 50 Ω；衰减: 20 db
8、衰减器JZ603	阻抗: 50 Ω；衰减: 30 db
9、EDS 20H-PC通讯EDS 20H-REMOTE	实现上位机软件对仪器的远程控制功能

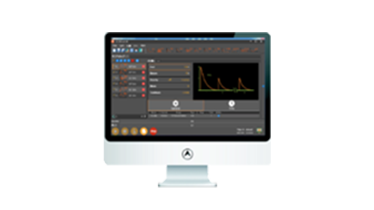

10、PC软件Corelab	>兼容Windows 7, Windows 8 and Windows 10操作系统 >支持以太网接口和串口通讯模式 >支持参数排程测试、测试序列，一键进行测试，操作简单 >可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据
