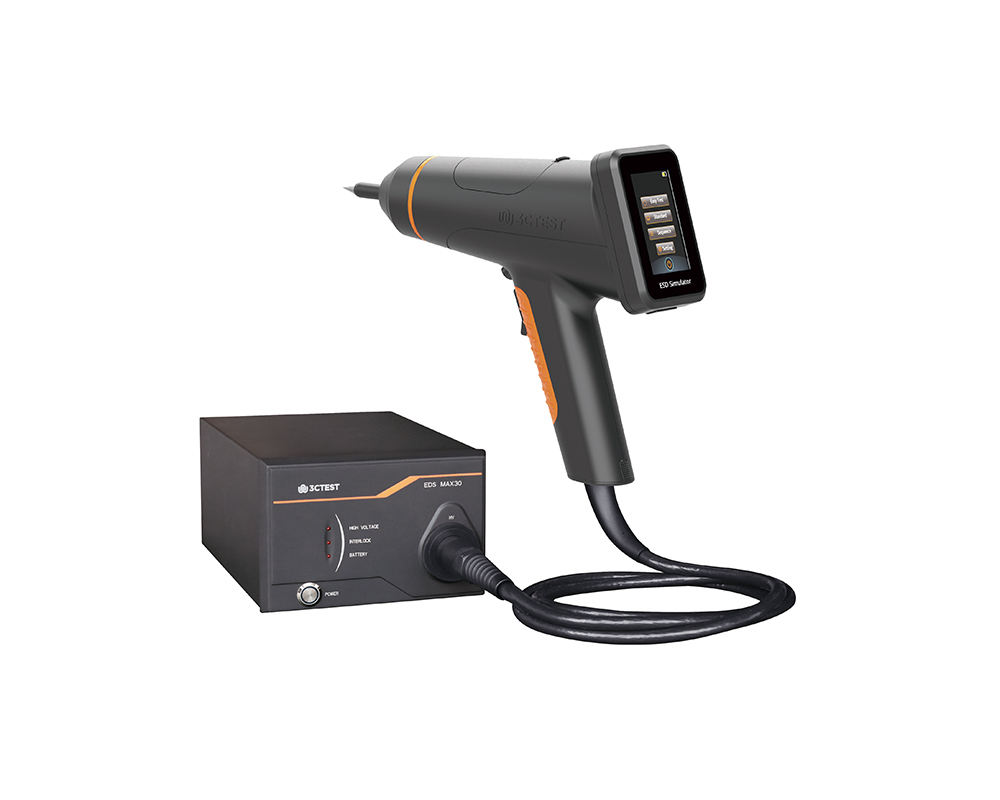

静电放电模拟器

EDS MAX30

EDS MAX30是一款高端智能型静电放电发生器，最高可输出电压30 kV，集放电枪头和触摸屏控制于一体的静电放电模拟器，符合IEC 61000-4-2:2025和GB/T 17626.2:2018标准，同时满足汽车ISO 10605:2023和GB/T 19951:2019的执行标准。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

人体对物体或两个物体之间的静电有时会产生高达数万伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。EDS MAX30是一款高端智能型静电放电发生器，最高可输出电压30 kV，集放电枪头和触摸屏控制于一体的静电放电模拟器，符合IEC 61000-4-2:2025和GB/T 17626.2:2018标准，同时满足汽车ISO 10605:2023和GB/T 19951:2019的执行标准。EDS MAX30基于我司第四代平台研发设计，体积小，重量轻，3.5英寸彩色触摸屏简单易操作，电源可选择AC与内置电池，阻容模块可更换，内置温度湿度计，确保了在各种测试场合使用的可靠性。

产品特点

> 3.5英寸彩色触摸屏操作

> 测试电压最高可达30 kV

> 人体工程学和简洁UI设计

> 阻容模块可更换，自动识别

> 可选电池组供电

> 支持通过光纤通信进行远程控制

> 内置3种测试模式：标准测试、排程测试和简易测试

产品标准

IEC标准

ISO标准

ISO 10605

GB/T标准

其他标准

查看全部适合标准

应用行业

产品参数

技术参数

静电枪参数
电压范围	0.2 kV ~ 30 kV（± 5%）
电压步进	100 V步进
极性	正/负/先正后负
保持时间	5 s ~ 10 s
放电电极	空气放电圆头/接触放电尖头
阻容模块（可选）	IEC 61000-4-2：150 pF/330 Ω ISO 10605：150 pF/330 Ω、330 pF/330 Ω、150 pF/2000 Ω、330 pF/2000 Ω 注：支持选配其它阻容模块
阻容模块识别	自动识别并显示数值
控制方式	触摸屏，触发键，光纤远程控制
重复频率	单次，0.1 Hz，0.2 Hz，0.5 Hz，1 Hz，2 Hz，5 Hz，10 Hz 和20 Hz
触发方式	自动、手动
脉冲计数器	1 ~ 9,999
排程测试	最多4个排程等级，按顺序测试
TDC计数功能	检测枪头电压低于设置电压的阈值时计数一次
电压阈值	50%，60%，70%，80%，90%
温湿度	内置温湿度计，可以用作环境记录和仪器保护
电池组参数（选配器件电池组TST231-3S1P）
电池类型	锂电池
模组电压	3*3.7 V
容量	27 Wh
电池续航时间	接触放电8 kV，1 Hz，先正后负，约6 h 接触放电30 kV，1 Hz，先正后负，约4 h
电池充电时间	约4 h，充满电自动保护
循环寿命	充放电次数300次＞80%电量

通用参数

产品配件

标配附件

1	阻容模块	型号：30C150R330 150 pF / 330 Ω
2	枪头模块	型号：EDS MAX30-TM330
4	空气放电枪头	型号：EDS MAX20-AirTip
5	接触放电枪头	型号：EDS MAX20-ConTip
6	放电回路线	型号：CSX210GX2.5HJ 线长2.1米
7	底座	型号：EDS MAX-BASE
8	包装箱	拉杆箱
9	出厂报告
10	操作说明书

选配附件

1	阻容模块	型号











	100 pF / 1500 Ω	30C100R1500
	150 pF / 2000 Ω	30C150R2000
	150 pF / 150 Ω	30C150R150
	200 pF / 0 Ω	30C200R0
	330 pF / 330 Ω	30C330R330
	330 pF / 2000 Ω	30C330R2000
	500 pF / 500 Ω	30C500R500
	500 pF / 5000 Ω	30C500R5000
	200 pF / 50 Ω	30C200R50
	500 pF / 100 Ω	30C500R100
	阻容模块可根据要求定制
2	空气放电枪头	型号：EDS MAX30-AirTip 30 mm
3	枪头模块	型号：EDS MAX30 – TM2000
4	电池组	型号：TST231 – 3S1P 可在没有外部AC电源的情况下给主机供电
5	静电光纤转串口通讯盒	型号：EDS-REMOTE 实现上位机软件对仪器的远程控制功能
6	光纤	型号：HFBR4503-4513 配合EDS-REMOTE实现上位机软件对仪器的远程控制功能，线长10 m。
7	PC软件	型号：Corelab > 兼容Windows 7/8/10操作系统 > 支持以太网接口和串口通讯模式 > 支持参数排程测试、测试序列，一键进行测试，操作简单 > 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据
8	静电放电试验配置（可定制）	型号：ESDD，包含： 1. 垂直耦合板ESD-DZ，尺寸：500 mm500 mm3 mm 2. 水平耦合板ESD-CZ，尺寸：1,600 mm800 mm2 mm 3. 参考接地板ESD-CD，尺寸：2,700 mm1,800 mm2 mm 4. 测试桌1,600 mm800 mm800 mm 5. 绝缘衬垫1,600 mm800 mm0.5 mm 6. 泄放电缆：ES 470-1.4（1.4米）、ES 470-1.7（1.7米）
9	静电耗散垫	型号：ESD-DM 阻抗：10⁸ Ω / 平方单位尺寸：1,000 mm1,000 mm2.5 mm
10	绝缘衬垫	尺寸：2,000 mm1,000 mm2 mm
11	静电放电发生器校准装置	型号：ESDD-B 注：符合ISO 10605：2023标准要求
12	静电放电发生器校准装置	型号：ESDD-D 注：符合IEC 61000-4-2：2025标准要求
13	校准装置	型号：ESD - CALA 用于ISO 10605、IEC 61000-4-2标准的电流波形校准，包括2 Ω 电流靶和1 m同轴电缆。
14	衰减器	型号：JZ602 阻抗：50 Ω 衰减：20 dB
15	衰减器	型号：JZ603 阻抗：50 Ω 衰减：30 dB
16	高压分压计	型号：EDS-HVM30 用于测量静电放电模拟器空气放电模式下输出电压参数。测试电压：最高30 kV 阻抗：20 GΩ//3 pF 衰减比：20651：1（参考值）

显示屏	3.5英寸彩屏
工作电源范围	输入：100 ~ 240 V 50/60 H
语言	中文、英文
亮度设置	0 ~ 100% 亮度设置
熄屏设置	无操作时自动熄屏：5 min/10 min/15 min/30 min/从不
记录日志	记录最近4组试验参数
通讯方式	光纤通讯
仪器接地连接方式	4 mm香蕉插头
主机尺寸	207 mm（W）160 mm（H）310 mm（D）
仪器重量	约7.35 kg（含枪）
环境温度	5℃ ~ 40℃
相对湿度	20% ~ 80%
大气压力	86 kPa ~ 106 kPa
