大功率高压电性能测试系统的应用和介绍

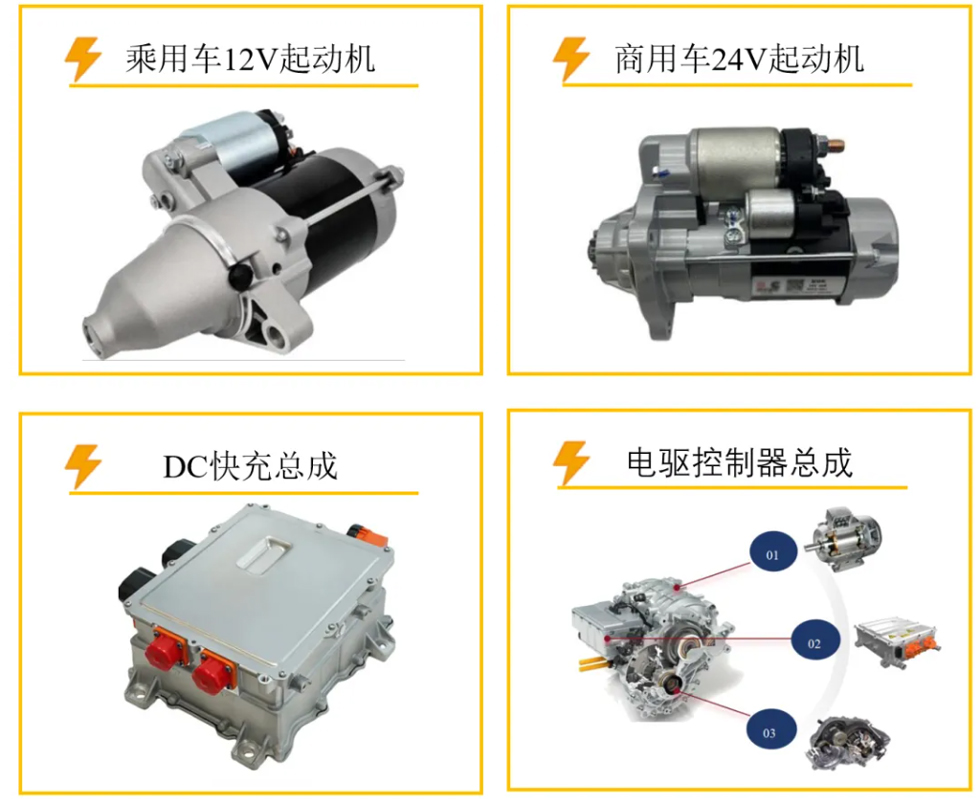

1、车辆大电流零部件的概述

商用车和新能源汽车某些零部件在工作时能有几百安培甚至千安培级别的常态电流和峰值电流。例如燃油车的起动机峰值电流可达200-800A，冷车可达1000A+；新能源汽车的驱动电机+电机控制器MCU，工作功率100-400KW，持续几百安培的高压电流。DC快充模块，60-250KW，峰值高压电流可达400A。而卡车等重卡，柴油发电机或者24V发电机，而定就有300A的大电流。

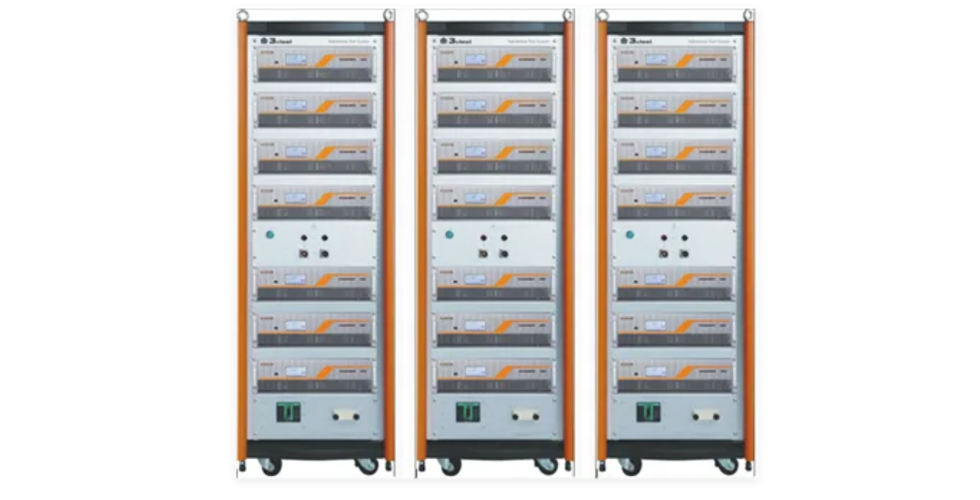

2、大功率可编程高压电源介绍

电机减速器总成的后级如果是模拟电感做负载，不上扭矩，供电提供的电流就不大，若电机转速、扭矩都上，则供电电流就会较大，需要选择合适的直流电源。我司直流电源按照模块化设计，单个模块1500V/60A/30KW的参数，并机实现大电流大功率的测试场景。

直流电源电压变化速率：≥250V/ms@0-1500VDC压差。

直流电源馈能效率：≥95%；

直流电源接入 耦合变压器不易与产品、线束产生耦合效应和谐振效应。

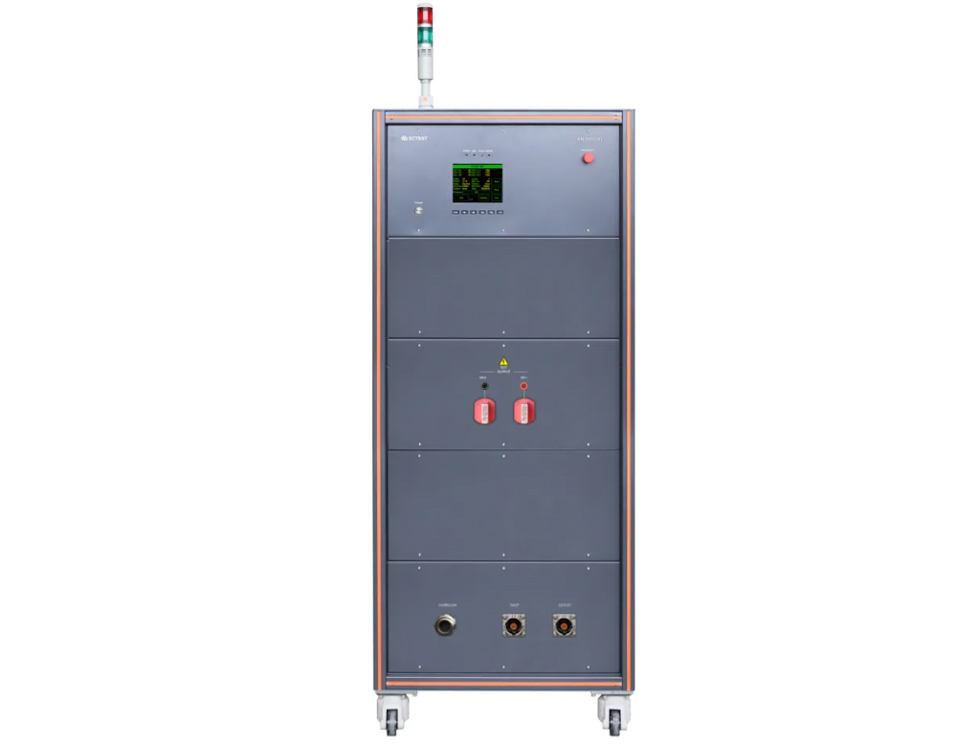

3、高压人工网络

高压人工网络之中包含10mF去耦电容、电感、旁路电容、回路匹配阻抗。

阻抗包含50mΩ、100mΩ、200mΩ、以及2*50mΩ，所有阻抗都需要通过电机满载的载流量，分为100A载流量的设备、300A载流量的设备以及700A载流量的设备。

不同电流量，电阻适配的功率不同，以200mΩ距离，功率大，散热量高，故此体积很大、预留水冷或者油冷输入输出口。

4、大功率纹波测试系统

纹波信号发生器和耦合变压器的要求：

1）功率：≥5kW；大功率功放以便满足绝大部分产品纹波测试，更高电压进行补偿。

2）匝比：耦合变压器的选取与标准限值电流有关，高电流限值需要4：1或者2：1变比出更大电流。

3）耦合效率：为了实现闭环测试，耦合变压器的效率很重要。

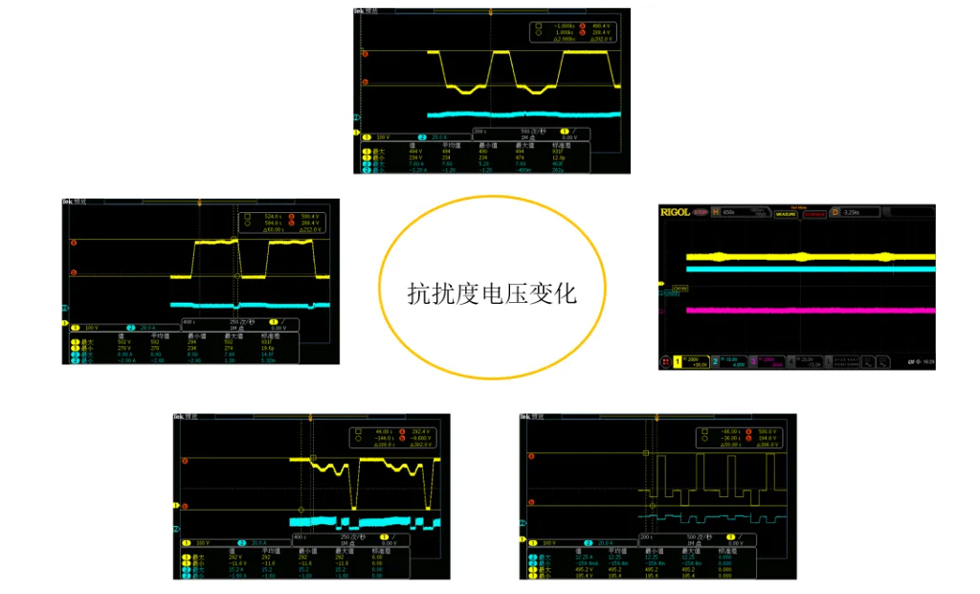

5、抗扰度测试应用示例

大功率产品做抗扰度测试，注入正常电压变化、过压、欠压、电压斜率、叠加纹波等测试，需要注重热管理、水循环，密切注意样品的内部温度、输出性能。防止出现过热损坏、燃烧。

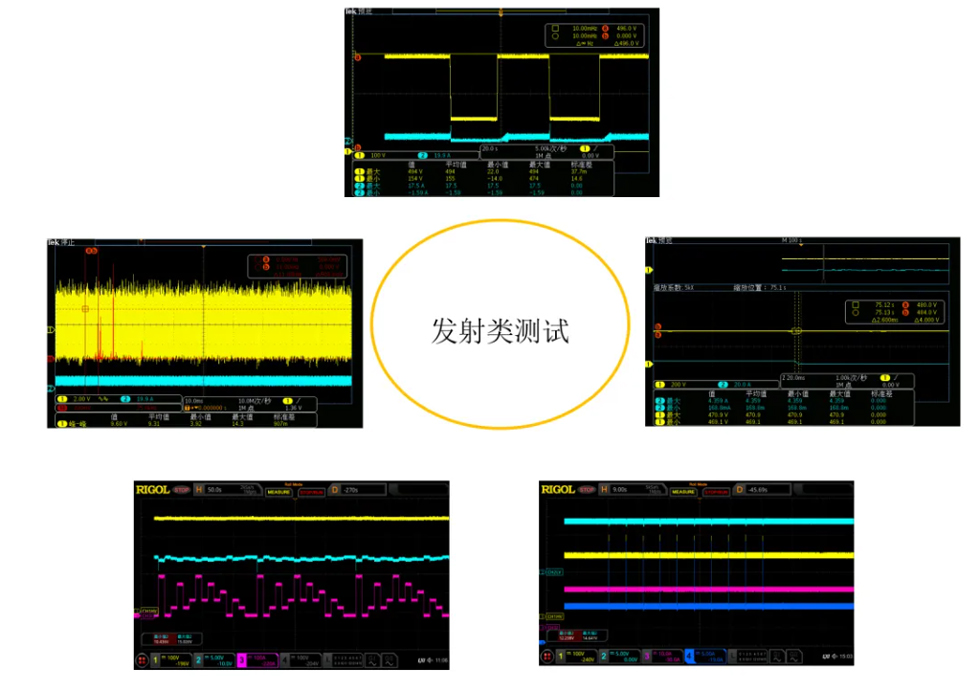

6、发射类测试应用示例

发射类测试诸如产生的电压斜率、产生的电压纹波、产生的抛负载等由样品自身工况状态改变或者跃迁而产生的各种状况，主要在于采集。大电流产品在做发射类时要注意切换工况时保持样品稳定时以及瞬间变化时的波形采集、数据记录。
