VW 80300-2021和ISO 21780-2020标准解读及相关波形发生原理介绍

VW 80300 标准深度解析

聚焦高压系统核心安全项目 —— EHV-04 预充电测试

一、VW 80300 标准概述

1. 核心定义

VW 80300 是大众汽车集团针对旗下新能源车型（HEV、PHEV、BEV）高压电气部件制定的企业标准，现行有效版本为 VW 80300:2021，是高压零部件开发、验证、量产的强制纲领文件。

2. 核心目标

规范高压（HV）零部件全生命周期电气测试，覆盖电气性能、EMC 电磁兼容、故障安全三大维度，保障整车高压系统运行可靠、使用安全。

3. EHV 系列测试定位

EHV（Extended High Voltage）高压扩展测试是 VW80300 核心测试组，覆盖高压上电、动态瞬态扰动、高压过应力耐受等工况，验证高压零部件在各类电网条件下的鲁棒性，EHV-04 预充电试验为其中最基础、必做项目。

二、高压系统预充电设计必要性

1. 风险根源：高压 DC-Link 大容量电容

MCU 电机控制器、OBC 车载充电机输入端均配置大容量薄膜母线电容，上电前电容电压为 0V。若直接闭合高压主接触器，电池与零电压电容间存在巨大压差，会产生峰值数千至数万安培的冲击涌流。

2. 无预充电带来三大致命危害

· 接触器触点电弧熔焊：超大浪涌灼烧金属触点，造成触点永久粘连，高压回路无法分断；

· 功率器件永久损坏：冲击电流击穿 IGBT、薄膜电容，缩短零部件寿命甚至直接报废；

· 整车低压系统电压骤降：高压侧冲击传导至 12V 低压网络，导致整车仪表、VCU、BMS等电控单元误工作、死机。

3. 预充电核心作用

串联预充电阻形成限流支路，平缓给母线电容充电，将合闸瞬间涌流控制在安全限值内，从根源规避接触器熔焊、器件损坏风险。

三、预充电回路核心组件功能

· 主接触器 K+/K-：高压功率回路主通断器件，承受整车持续工作电流；预充电完成后方可闭合主正接触器，承载正常行驶功率电流。

· 预充接触器 Kp + 预充电阻 Rp：二者串联构成限流支路，依靠电阻限制电容充电电流，是实现平缓上电的核心单元；上电完成后断开，避免行车过程电阻持续发热损耗。

· 后端高压负载 DUT（MCU/OBC/DC-DC）：内部集成 DC-Link 薄膜电容，是预充电的对象；电容容量直接决定预充电时长、涌流峰值大小。

四、EHV-04 预充电完整动态流程

整套流程由 BMS 电池管理系统闭环控制，分为 3 个阶段：

阶段 1：预充启动：闭合主负接触器 K- 建立高压负极参考电位，再闭合预充接触器 Kp；电流经预充电阻限流，对 DUT 内部电容 + 外部等效 Cp 电容充电，母线电压缓慢上升。

阶段 2：主正接触器闭合：BMS 实时采集母线电容电压，当电容电压达到电池电压 90%~95% 时，判定压差足够小，闭合主正接触器 K+，主功率回路导通，冲击电流极低。

阶段 3：预充支路切除：主回路稳定导通后，断开预充接触器 Kp，预充电阻退出功率回路，消除行车功耗与发热隐患，高压上电流程全部完成。

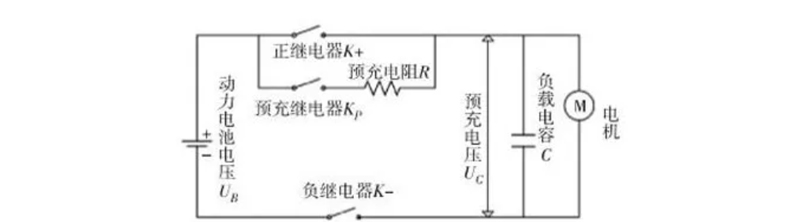

图一：高压电池包预充电电路模型

五、EHV-04 两大试验电路区分（图 2 / 图 3）

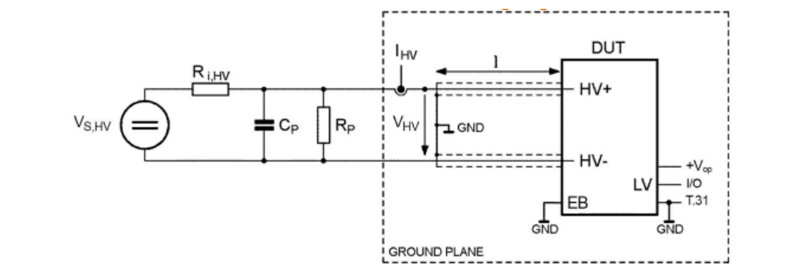

1. 图 2：常规预充电试验（DUT = 电控负载：MCU/OBC）

· 被测对象：无内置高压电源的高压负载零部件；

· 电路结构：高压源 Vs,HV 为供电端，后端串联线路内阻 RI,HV，并联标准 Cp、Rp 模拟整车其余高压负载；

· 测试目的：模拟整车正常上电流程，验证电控负载预充电逻辑、涌流峰值是否合规。

· 标准固定参数：CP=700μF，RP=200Ω。

图二：常规预充电试验电路模型

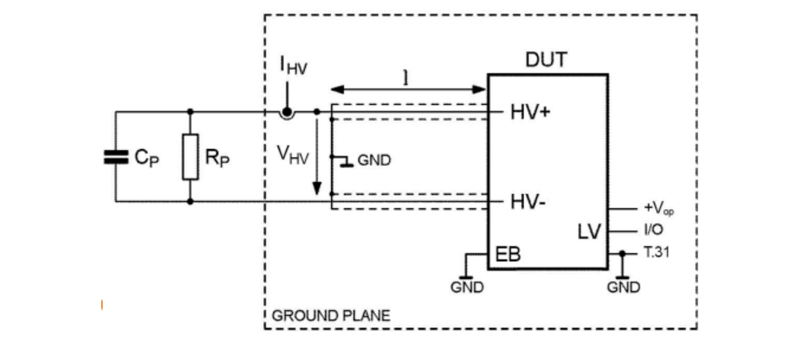

2. 图 3：故障过预充电试验（DUT = 动力电池包）

· 被测对象：自带高压储能的电池包；

· 电路结构：额外引入外部扰动高压源 Vs,HV，模拟电网过压故障场景；

· 测试目的：验证电池包在异常高压预充工况下的耐压、保护、故障诊断能力。

图三：故障过预充电试验电路模型

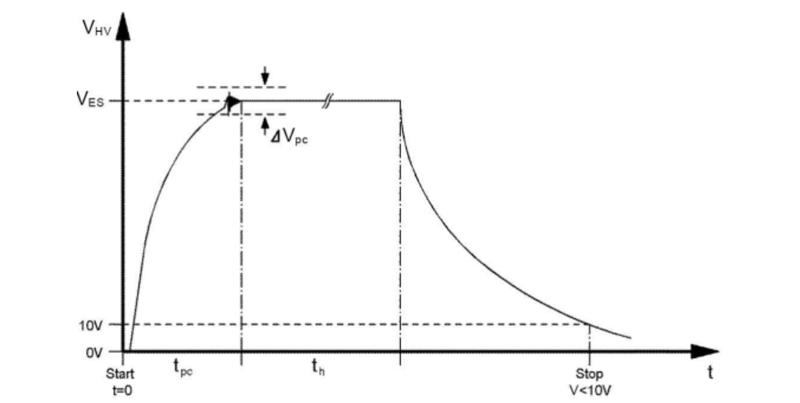

六、预充电波形说明

1. 波形阶段解读

阶段一：预充电阶段 (Start → tpc)

现象：电压从 0V 开始，呈指数曲线快速上升。
   原理：典型的 RC 电路充电过程。BMS 发出预充指令后，预充接触器闭合，电流通过预充电阻对后端大容量母线电容充电，电压平缓上升，有效抑制冲击电流。
   标准关注点：tpc (预充时间) 须满足最大预充时间要求；ΔVpc (预充完成压差) 须达到电池电压 90%-95%，闭合主接触器时冲击电流最小。

阶段二：主接触器闭合 (tpc → th)

现象：电压基本稳定在接近电池电压 (VES) 的水平。
   原理：BMS 检测到母线电压达到预设阈值后控制主接触器闭合，此时压差极小，冲击电流非常小，保护主触点不被熔焊。
   标准关注点：主接触器必须在预充完成后才能闭合。

阶段三：高压供电阶段 (th → Stop)

现象：电压稳定在电池电压 (VES)。
   原理：主接触器闭合后，预充电阻被短路，高压系统进入正常工作模式，由电池直接向后端负载供电。

阶段四：放电阶段 (Stop → Vstop<10V)

现象：电压从 VES 快速下降。
   原理：模拟系统断电后，BMS 激活主动或被动放电路径，将母线电容残余能量迅速释放。
   标准关注点：须在规定时间内电压降至安全电压（通常 60V DC，图中标示 10V 更严格）以确保维修安全。

图四：高压储能装置预充电循环

ISO 21780 标准深度解析

核心聚焦：Test-04 抛负载测试 & Test-07 双向回馈部件过压测试

一、ISO 21780:2020 标准概述

1. 标准定义：国际标准化组织发布《道路车辆 —48V 电气系统 — 电气测试方法》，统一全球 48V 轻混系统电气验证规范。

2. 核心目标：规范 48V 系统零部件电性能验证，考核零部件耐受电压瞬态冲击能力，保障系统长期运行稳定安全。

3. 核心测试项目：

    · Test-04：供电类部件抛负载突卸测试（BSG 发电机、48V DC-DC）；

    · Test-07：双向回馈类部件过压测试（BSG 电机控制器 MCU）。

4. 统一电网模拟参数（Test04/Test07 通用）：RP=36Ω，CP=0.5mF。

二、ISO21780 Test-04 抛负载测试

1. 测试目的

模拟 48V 发电机满载工作时，负载突然断开的整车故障工况；发电机绕组电感储存磁场能量，负载断开后能量释放产生高压尖峰，验证电源类 DUT 自身稳压、过压抑制能力。

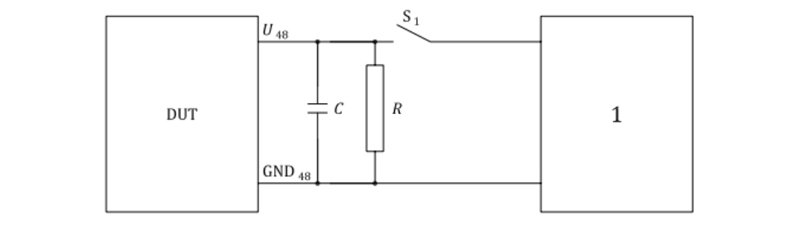

2. 标准电路拓扑

· DUT：BSG 发电机 / 48V DC-DC（持续向外供电的电源类器件）；

· 并联 RC 网络：RP=36Ω，CP=0.5mF，模拟整车线束与各路电控杂散阻抗、电容；

· 高速开关 S1：模拟整车负载突卸，切换时间＜100μs。

图五：Test-04 试验装置：抛负载

3. 测试执行时序

· DUT上电，满载稳定输出；

· 高速开关S1瞬间切断负载；

· 采集母线电压波形，峰值必须低于标准限值，波形全程在标准包络线内判定合格。

4. 波形发生原理

电机绕组等效大电感，满载时储存大量磁场能量；负载断开后回路阻抗骤增，电感释放能量形成高压尖峰；依靠 DUT 内部 TVS、稳压电路钳位电压。

三、ISO21780 Test-07 能量回馈部件过压试验

1. 试验目的与适用对象

适用 DUT：BSG 永磁同步电机 + 四象限逆变器（电机控制器 MCU），常态耗电、制动滑行时产生回馈电能。试验目的：模拟车辆制动、滑行能量回馈极限工况，验证 DUT 在回馈能量无法被蓄电池吸收时的过压抑制能力，母线峰值电压不得超过 58V。

2. DUT 工作底层原理

· 电机绕组等效电阻 + 电感，是电能产生载体；

· 四象限逆变器内含IGBT、DC-Link 稳压电容、主控 CPU；

· 电动模式：48V/52V 直流电转为三相交流电，DUT 消耗电能；

· 回馈模式：车轮带动电机旋转，绕组产生反电动势，逆变器切换整流逻辑，机械能转化为电能向母线输出；

· 同一时刻直流端口只能单向功率传输，无法同时耗电 + 发电。

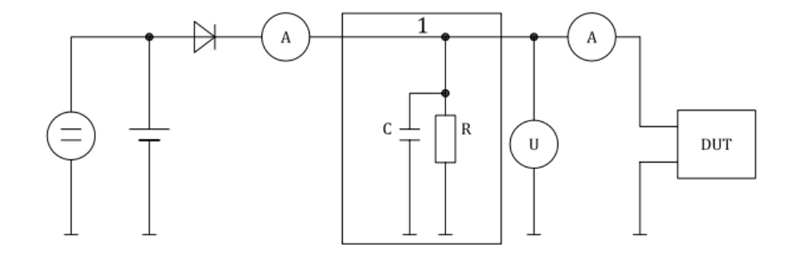

3. Part1 无吸收源工况（无蓄电池吸收回路）

· 电路组成：52V 直流供电电源、隔离二极管、标准 RC 网络 Rp/Cp、DUT；

· 二极管作用：阻断回馈电流流回 52V 供电电源，全程无能量吸收单元；

· 时序：① t<t0：52V 稳定供电，DUT 吸收最大耗电电流稳态运行；② t=t0：上位机下发指令，人为切换 DUT 为回馈模式，回馈电流从零上升；③ 回馈能量仅灌入 Cp 电容，母线电压持续抬升；④ DUT 持续回馈≥300ms，峰值电压＜58V 为合格。

图六：配备供电网络模拟，不含吸收负载

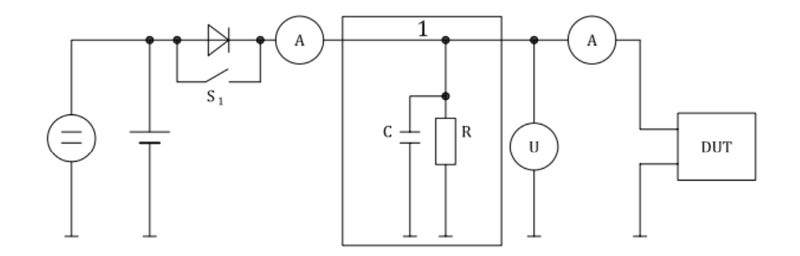

4. Part2 带吸收源 + 切断 S1 工况（模拟蓄电池脱开故障）

· 电路组成：52V 蓄电池模拟电源（并联 15mF 大容量等效电容）、高速开关 S1、标准 RC 网络、DUT；

· 时序逻辑：① t<t0：S1 闭合，蓄电池接入，DUT 满载耗电，母线稳定 52V；② t=t0：下发指令切换回馈模式，回馈电流斜坡上升、母线电压同步爬升；③ 回馈电流达到约定最大值，且电压仍处于上升斜坡区间，高速断开S1；④ 蓄电池吸收回路完全切断，回馈能量仅供给 RC 网络，电压快速冲高；⑤ DUT 维持回馈输出≥300ms，电压峰值不超 58V。

图七：配备供电网络模拟，含吸收负载

四、测试设备简介（PNS 80C200）

设备支持 48V 系统 Test04、Test07 全自动序列测试，可编程时序控制、高精度波形捕获，可设置双向电流斜坡、高速开关切断动作，完整复现标准规定瞬态工况，自动判定电压峰值是否合规。

附录 1 ISO21780 Test07 三大核心疑问深度答疑

问题 1：DUT 状态切换方式，切换后为何向外输出电能

· 状态切换方式：人为指令切换，非 DUT 自动切换。t0 时刻由台架上位机（模拟整车 VCU）下发控制指令，修改逆变器 IGBT 的 PWM 控制逻辑，实现电动模式→回馈发电模式切换；DUT 自身不会自动切换工况。

· 切换后产生电能原理：车辆滑行时车轮持续带动电机转子高速旋转，永磁电机定子绕组切割磁感线产生感应反电动势；控制器调整 IGBT 占空比，使电机侧等效电压高于母线 52V，电流反向流出 DUT，机械能转化为电能向外输送。

· 关键区分：电机绕组仅为无源 RL 元件，本身不会自主向外送电；只有逆变器切换控制策略后，才能将绕组感应电能输送至直流母线。

问题 2：两个细分疑问解答

· t0 时刻是否代表 DUT 吸收最大耗电电流时切换？标准未规定 “吸收最大耗电电流时切换状态”；t0 仅为启动回馈的指令时刻，t0 之前 DUT 保持最大耗电电流稳态运行，t0 瞬间切换工况，此时回馈电流为 0；回馈电流最大值出现在 t0 之后。

· Part2 为何回馈电流达到最大值才断开 S1，模拟什么故障？底层原理：电压上升速率 dU/dt=I/CP，回馈电流越大，电容升压速度越快，过电压峰值越高，为整车最严苛极限工况。模拟实车故障：车辆全力制动回馈过程中，48V 蓄电池主回路突然意外脱开；蓄电池失去吸收回馈能量能力，全部能量灌入整车 RC 电网，考验 DUT 过压抑制极限。

问题 3：标准为何要求 t0 前持续 52V 供电

· 复现实车连续工况：整车先 BSG 电动助力耗电，再滑行回馈发电，完整连续工况必须前置 52V 稳态耗电阶段；

· 保障控制器硬件工作：MCU 主控、IGBT 驱动芯片、电压采样电路依靠外部 52V 供电才能正常工作，无供电则无法完成模式切换；

· 建立标准电压基准：稳态母线 52V 作为电位基准，只有电机反电动势超过 52V 才能实现能量回馈；

· Part2 工况必备前提：52V 电源并联大容量电容模拟蓄电池，既是 DUT 供电电源，也是回馈能量吸收单元，为 “断开 S1” 故障测试提供基础条件。
