【技术文章】GJB151C-2024标准关于CS112静电放电测试差异汇总及校准方法介绍

一、背景与概述

1.1 背景

GJB151C-2024《军用设备和分系统电磁发射和敏感度要求与测量》于2025年1月7日由中央军委装备发展部正式颁布，2025年3月1日起实施，全面取代沿用12年的GJB151B-2013版本。此次修订旨在适应现代战场复杂电磁环境需求，提升军用装备在强干扰环境下的稳定性和可靠性。

CS112静电放电敏感度测试作为22项测试项目之一，在GJB151C-2024中进行了重大技术升级，主要体现在测试方法转型、系统检查强化、限值体系优化等方面。

1.2 概述

人体对物体或两个物体之间的静电有时会产生高达数千伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。静电放电测试旨在要求的电平并使用 150pF电容通过 330Ω电阻及不超过5uH 电感的电路实施放电时，EUT 不应出现任何故障、性能降低或偏离规定的指标值，或超出单个设备和分系统规范中给出的指标允差。

二、核心差异汇总

2.1 测试方法根本性转变

GJB151B-2013方法：

偏向电压测量为主，测试配置和步骤依据国家标准GB/T 17626.2，针对A类设备和B类设备分别提出了空气放电和接触放电的限值。

GJB151C-2024方法：

由"偏向电压测量"改为"偏向电流测量"，显著提升测试准确性。这一转变使测试结果更贴近实际静电放电效应，因为静电放电对设备的损害主要通过放电电流实现，而非单纯电压值。

2.2 限值体系重大调整

2.3 适用平台范围扩展

CS112测试项目的适用平台发生了重要调整：

• 飞机平台：适用性由S（订购方指定）调整为A（适用）

• 空间系统平台：适用性由L（有条件适用）调整为A（适用）

• 地面平台：适用性由L（有条件适用）调整为A（适用）

这一调整意味着CS112测试对更多类型军用装备成为强制性要求，反映了静电防护在现代军事装备中的重要性提升。

2.4 技术细节修正

电流靶图示修正：GJB151C标准CS112项目"5.15.3.1 测试设备"条目中，ESD电流靶的图示进行了重要修正。原图示中可能存在的50Ω负载被确认为错误，正确图示显示中心导体与地之间有25个51Ω电阻并联，为2.04Ω（即图中的2Ω+/-5%）。在实际测试时，电流靶端接衰减器，再连接示波器。

17626.2示意图

三、校准方法详细介绍

3.1 新增测量系统检查要求

GJB151C-2024在CS112项目中新增了完整的测量系统检查体系，这是与GJB151B-2013最显著的区别之一。测量系统检查需同时满足以下两项要求：

1. ESD发生器放电头电压检查：使用静电电压表验证放电头电压准确性

2. ESD发生器放电电流检查：使用静电电流靶验证放电电流波形和幅值

3.2 ESD发生器规格与校验

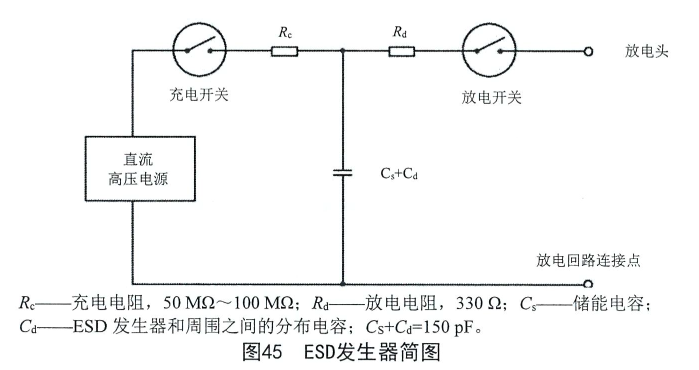

3.2.1 发生器组成要求

• 充电电阻Rc、储能电容Cs、分布电容Cd、放电电阻Rd

• 电压指示器、充电开关、放电开关

• 可更换的电极头（空气放电头和接触放电头）

• 放电回路电缆、电源装置

3.2.2 波形参数校验

ESD模拟器接触放电电流参数

理想接触放电电流波形

3.3 具体校准步骤

步骤1：电压校准

1. 使用经校准的静电电压表（或高压分压计）连接ESD发生器放电头

2. 设置发生器输出标准电压值（如±2kV、±4kV、±8kV，±15kV）

3. 记录电压表读数，计算误差值

4. 调整发生器内部校准电位器，使误差在允许范围内-GJB151C是±10%

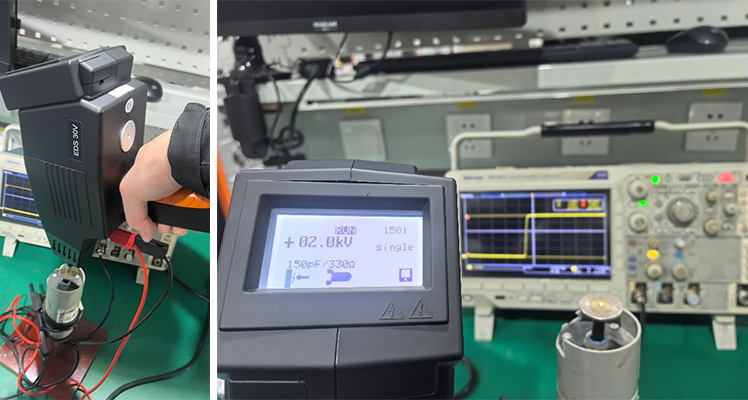

步骤2：电流波形校准

1. 将ESD发生器电流靶正确安装在校准位置

2. 连接高速示波器（带宽≥2GHz）到电流靶输出端（接衰减器）

3. 执行标准放电操作，记录电流波形

4. 对比实测波形与标准波形参数：上升时间（通常0.6-1ns），峰值电流，30ns时的电流值，60ns时的电流值。

步骤3：系统测试

1. 按照实际测试配置搭建完整系统

2. 按照步骤1与步骤2验证整个测量链路的准确性和重复性

3. 执行标准测试程序于负载

4. 记录测试数据并生成测试报告

四、发生器指标介绍及测试常见问题

4.1 发生器指标（以EDS 30T静电放电模拟器为例）

测试系统配置（典型配套设备）

1、放电枪	放电枪与控制 一把
2、高压发生器	程控高压电源 一台
3、阻容模块EDS 20H-RC	150 PF / 330 Ω；放电模块可更换
4、放电电极EDS 30T-CONT(330Ω)	接触放电头
5、放电电极EDS 20H-AIR	空气放电头
6、静电放电试验配置 ESDD	接地高压电阻：2x470 kohm 垂直耦合板：500x500x3 mm 水平耦合板：1600x800x2 mm 参考接地板：2700x1800x2 mm 测试桌：1600x800x800 mm，全实木，满足IEC 61000-4-2要求
7、ESD 校准装置 ESD-CALA	用于IEC/EN61000-4-2的波形校准，包括2 ohm 靶子/ 4 GHz，同轴电缆，使用说明书
8、衰减器JZ602	阻抗: 50 Ω；衰减: 20 db
9、衰减器JZ603	阻抗: 50 Ω；衰减: 30 db

4.2 常见问题与解决方案

问题1：电流靶测量误差

现象：不同实验室测试结果差异较大

原因分析：电流靶安装不规范，接地不良

解决方案：严格按照标准图示安装，确保中心导体与地之间阻值为2Ω+/-5%

问题2：测试重复性差

现象：同一设备多次测试结果不一致

原因分析：环境湿度变化影响放电特性

解决方案：严格控制测试环境湿度在30-60%范围内，每次测试前进行系统校验

五、标准实施与过渡期建议

5.1 过渡期安排

GJB151C-2024发布后通常设置1-2年过渡期。过渡期内，新研制设备需符合新标准，在役设备可逐步改造。

5.2 测试机构选择建议

优先选择具备以下资质的实验室：

• CMA（中国计量认证）资质

• CNAS（中国合格评定国家认可委员会）资质

• 通过军方认可的实验室（如中国电子技术标准化研究院）

5.3 人员培训要求

新版标准对测试人员提出了更高要求：

• 需接受专业EMC测试培训

• 掌握新校准方法和系统检查流程

• 理解限值体系变化和判定标准

六、总结

GJB151C-2024标准在CS112静电放电测试项目上的升级，体现了军用电磁兼容测试技术的进步和实战化需求的提升。主要创新点包括：

1. 测试理念转变：从电压测量到电流测量，更贴近实际损伤机理

2. 体系完整性提升：新增系统检查要求，确保测试准确性

3. 适用性扩展：更多平台成为强制测试对象

4. 技术细节完善：修正历史技术误区，如电流靶图示

随着电子战技术的快速发展，静电放电防护在军用装备中的重要性日益凸显。GJB151C-2024 CS112测试要求的实施，将推动我国军用电子设备ESD防护设计水平的整体提升，为装备在复杂电磁环境下的可靠运行提供有力保障。
