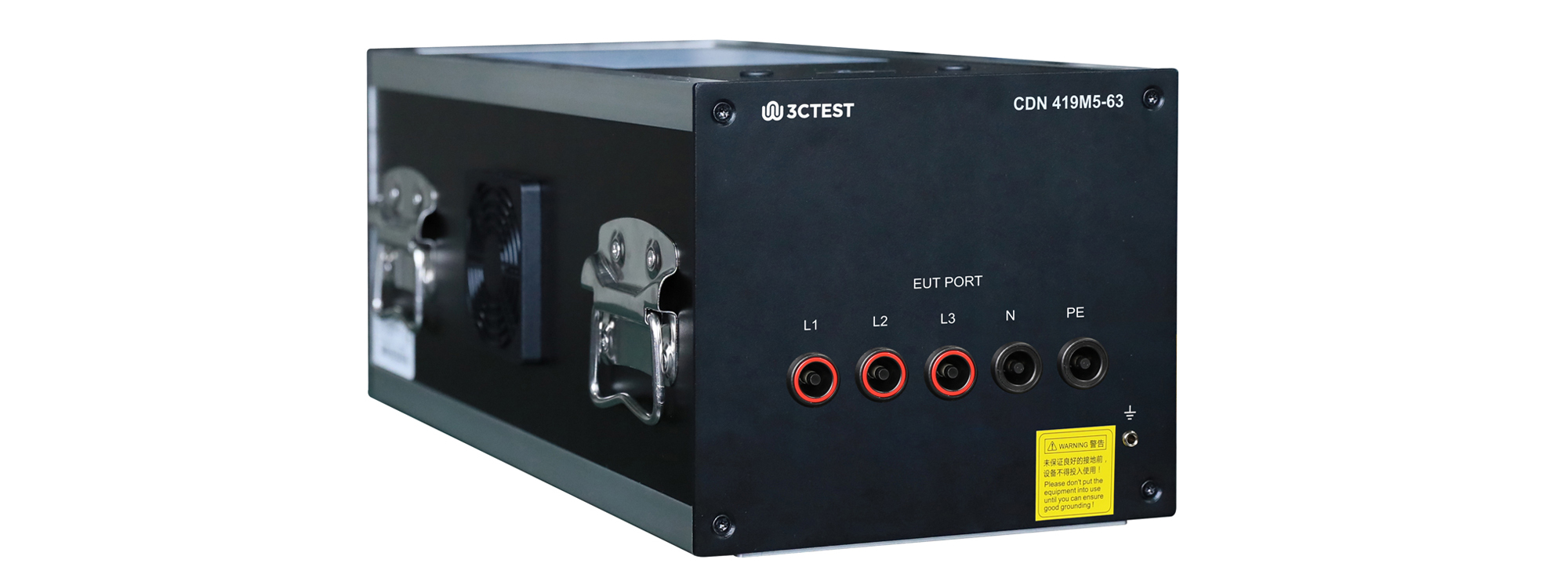

【新品发布】CDN 419M5-63 耦合去耦网络・三相四线差模传导干扰测试专用配套设备

全新 690VAC/63A 三相四线
IEC 61000-4-19 差模传导干扰专用测试配套方案
标准精准匹配・三相四线差模注入・高压大电流带载
强隔离防护・紧凑铝合金机身

时代背景

工业、汽车、轨道交通、通讯等领域三相大功率电气设备，高频差模传导干扰极易引发设备误动作、功能失效。IEC 61000-4-19:2014针对 2kHz~150kHz 差模连续波抗扰度提出强制测试要求，三相四线 L1/L2/L3/N 多回路同步测试对耦合去耦网络的带载能力、差模注入精度、隔离防护性能提出严苛要求，高功率设备测试亟需大电流专用 CDN 配套设备。

技术挑战

传统传导抗扰度配套 CDN 难以适配三相四线完整回路；额定电压、电流规格偏小，无法满足大功率工业设备测试；差模耦合输出幅值不足，隔离去耦效果弱，易造成辅助测试仪器受损；接口布局不合理，三相四线布线繁琐，测试搭建效率低。

解决方案

3CTEST CDN 419M5-63 耦合去耦网络严格依据 IEC 61000-4-19:2014 标准开发，专为三相四线 (L1+L2+L3+N) 差模传导抗扰测试设计，支持高压大电流持续带载，搭配 RSG 40C20 差模传导干扰模拟器，可完整覆盖标准全项测试工况。

核心产品优势

· 精准对标 IEC 61000-4-19，三相四线专项设计完全匹配IEC 61000-4-19:2014标准，支持 4 线完整差模测试，覆盖 2kHz~150kHz 连续波测试频段，可完成未调制波、间歇连续脉冲、矩形调制脉冲全类型差模干扰试验。

· 高压大电流承载，适配大功率被测设备支持AC 690 V / DC 1000 V最高工作电压，额定持续电流63 A，满足工业大功率变频器、车载三相设备、轨道交通电源等大负载产品测试需求。

· 稳定差模耦合输出，测试精度可控最大差模耦合传导电压可达30 V，搭载 12μF 高精度耦合电容（精度 ±1%），4mm 标准香蕉头信号注入端口，接线便捷、耦合波形稳定无畸变。

· 优异隔离去耦，全方位保护辅助设备内置高性能去耦回路，隔离抑制能力强，可阻隔高频干扰反向串入测试主机与供电辅助设备，无需额外增设防护配件，简化整套测试系统搭建。

· 轻量化铝合金机身，适配多行业场景一体化铝合金壳体，整机仅约 10kg，结构紧凑便于机柜部署；适配汽车、通讯、医疗、轨道交通、广播电视等多领域三相设备电磁兼容验证。

主要技术指标

3CTEST 深耕电磁兼容测试配套设备研发，持续推出标准化、高规格耦合去耦网络系列产品。CDN 419M5-63补齐大功率三相四线设备差模传导抗扰测试配套短板，搭配专用差模干扰模拟器与 CoreLab 自动化软件，一站式完成 IEC 61000-4-19 全项合规测试。
